Dished End (Vessel Head) Calculator
Розрахунок геометрії, діаметра заготовки та ваги для торосферичних та еліптичних днищ (DIN 28011, DIN 28013, SS 895) з конфігурацією штуцерів, звітами QC та браузерним експортом 3D STEP.
Відкрити утиліту
Що вона робить
Миттєвий розрахунок геометрії, ваги та об'єму днища судини під тиском. Вона генерує візуальний профіль, включаючи положення штуцерів, експортує відповідну 3D STEP модель та створює друкований «Виробничий звіт» з очікуваними допусками для контролю якості.
Коли використовувати (і коли не використовувати)
Використовуйте, коли:
- Вам потрібно оцінити вагу та діаметр заготовки для замовлення матеріалів.
- Ви хочете візуалізувати положення штуцерів відносно кривизни днища.
- Вам потрібен швидкий лист QC зі стандартними допусками (DIN 28005-1) для цеху.
- Вам потрібен 3D STEP файл сконфігурованого днища для подальшої роботи в CAD.
Уникайте, коли:
- Ви проектуєте еліптичні днища ASME 2:1 (якщо тільки геометрія не збігається з наданими пресетами DIN/SS вручную).
- Вам потрібні розрахунки тиску або аналіз напружень за ASME VIII Div 1.
Вхідні та вихідні дані
Вхідні дані
| Параметр | Опис |
|---|---|
| Стандарт | Виберіть DIN 28011, DIN 28013 або SS 895. |
| Геометрія (Da, s, h1) | Зовнішній діаметр, товщина стінки та висота циліндричної частини. |
| Матеріал | Виберіть із поширених марок (P265GH, нержавіюча сталь, титан) для визначення щільності. |
| Обробка крайок | Налаштовуваний кут V-подібної фаски та розмір притуплення. |
| Штуцери | Додавання штуцерів з конкретними розмірами DN та положенням зміщення. |
Вихідні дані
| Результат | Формат | Примітки |
|---|---|---|
| Геометрія (H, h2, R, r) | Числовий | Розрахунок повної висоти, висоти опуклої частини, радіуса сфери та радіуса відбортовки. |
| Вага та об'єм | Числовий | Оціночна вага готового виробу та внутрішній об'єм. |
| Діаметр заготовки | Числовий | Теоретичний діаметр плоского листа, необхідний для формування. |
| 3D STEP модель | STEP | Експорт геометрії днища судини у вигляді 3D-файлу, створеного в браузері. |
| Звіт QC | PDF/Друк | Форматований лист з номінальними значеннями та порожніми полями для фактичних вимірювань. |
Як користуватися
- Виберіть стандарт виготовлення (наприклад, DIN 28011).
- Введіть зовнішній діаметр (Da), товщину (s) та висоту циліндричної частини (h1).
- Налаштуйте матеріал та обробку крайок (кут фаски/притуплення), якщо необхідно.
- (Опціонально) Додайте штуцери, вказавши розмір (наприклад, DN50) та зміщення від центру.
- Завантажте 3D STEP модель, коли вам знадобиться поточне днище у вигляді CAD файлу.
- Натисніть «QC Report (PDF)», щоб створити друкований виробничий лист.

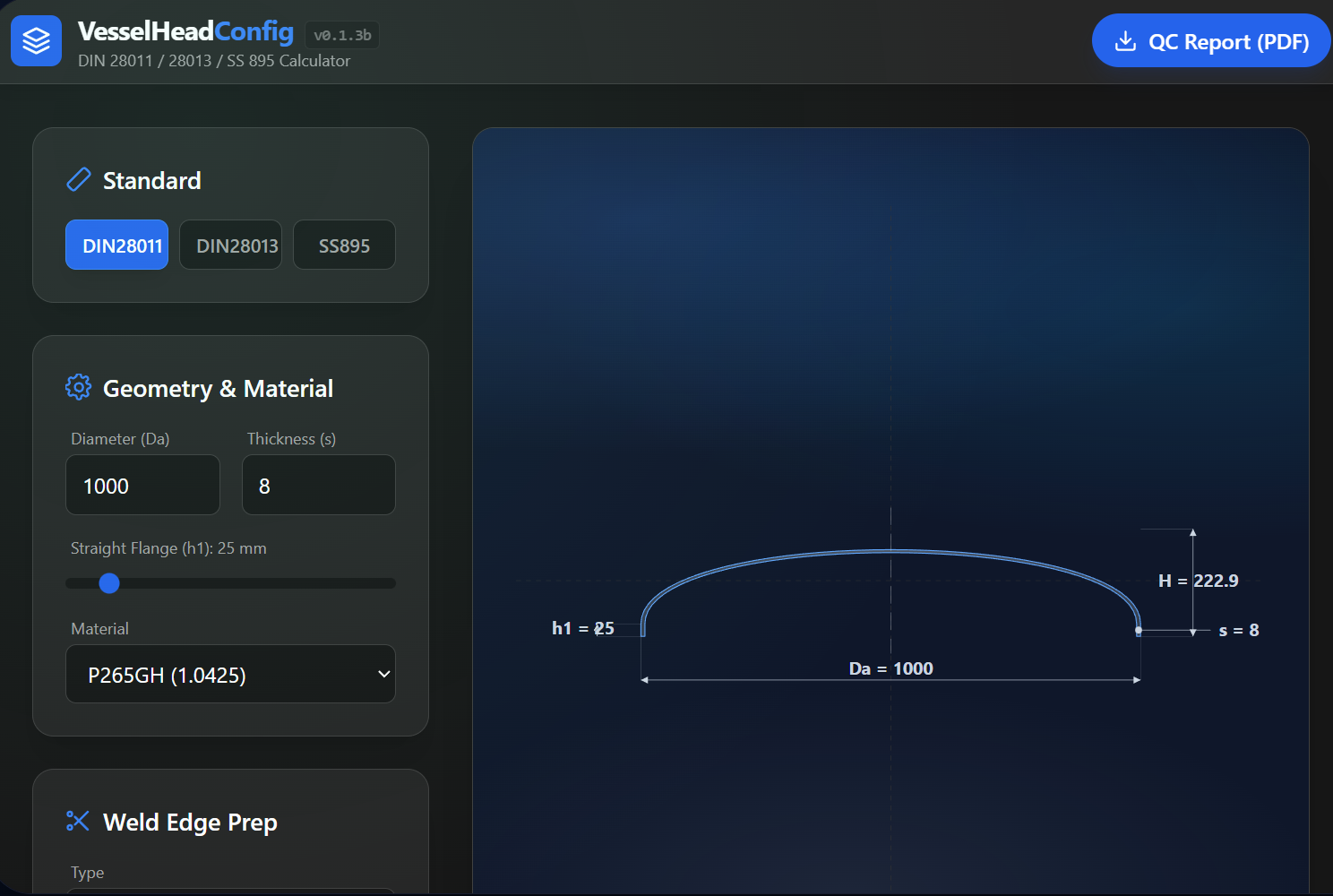

Приклад даних: Стандарт: DIN 28011, Da: 1000 мм, s: 8 мм, h1: 25 мм, Матеріал: P265GH.
- Очікуваний результат: Розрахована загальна висота (H), оцінка ваги (~25 кг) та візуальний профіль, що показує радіус сфери та радіус відбортовки.
Точність та перевірка
- Геометричні розрахунки слідують конкретним формулам для DIN 28011 (R=Da, r=0.1Da), DIN 28013 та SS 895.
- Допуски у звіті отримані з DIN 28005-1 (Formed Heads).
- Вага розраховується з використанням стандартної щільності (7.85 для вуглецевої сталі, 7.9 для нержавіючої).
FAQ
- Які стандарти підтримуються? DIN 28011 (Torispherical), DIN 28013 (Ellipsoidal) та SS 895.
- Чи розраховує він діаметр заготовки? Так. Він оцінює діаметр заготовки, використовуючи стандартні коефіцієнти (наприклад, 1.09x або 1.14x Da) плюс висоту циліндричної частини.
- Чи можна налаштувати обробку крайок? Так. Ви можете вибрати між прямим зрізом (None) або V-подібною фаскою з налаштовуваним кутом та притупленням.
- Чи можна налаштувати звіт QC? Звіт QC генерується автоматично на основі ваших даних та включає допуски за DIN 28005-1. Він друкується прямо з браузера.
- Чи зберігаються мої дані? Ні. Закрийте сторінку, щоб очистити все; дані зберігаються лише в пам'яті браузера.
Припущення та стандарти
- Основа стандартів: Геометрія днища відповідає співвідношенням DIN 28011 (торосферичне, R = Da, r = 0.1 Da), DIN 28013 (еліптичне) та SS 895; допуски у звіті QC отримані з DIN 28005-1 для формованих днищ.
- Ключові припущення:
- Номінальні розміри згідно з вибраним стандартом, без застосування допусків формування до розрахованої геометрії.
- Рівномірна товщина стінки по всьому днищу; потоншення від формування не моделюється.
- Вага використовує стандартну щільність матеріалу (наприклад, 7.85 кг/дм3 для вуглецевої сталі, 7.9 для нержавіючої).
- Діаметр заготовки є оцінкою на основі стандартних коефіцієнтів (наприклад, 1.09x або 1.14x Da) плюс висота циліндричної частини.
- Положення штуцерів розглядаються як візуальне керівництво щодо компонування, а не як розрахунок підкріплення.
- Обмеження:
- Не виконується розрахунок номінального тиску або аналіз напружень (наприклад, проєктні перевірки за ASME VIII Div 1 або EN 13445-3).
- Підкріплення штуцерів, компенсація отворів та конструкція зварних швів не враховуються.
- Еліптичні днища ASME 2:1 не є вбудованим пресетом.
- Втома, корозія понад введену прибавку та термічні ефекти не враховуються.
- ⚠️ Dished End (Vessel Head) Calculator надає підтримку в попередньому визначенні розмірів. Результати повинні бути перевірені кваліфікованим інженером відповідно до чинної редакції норм та специфікації проєкту перед виготовленням або закупівлею.
