Pipe Cutter Visualizer

Попередній перегляд сідлових перетинів труб, налаштування зміщень та експорт шаблонів DXF для розгорток та отворів при збиранні труб.

Відкрити утиліту

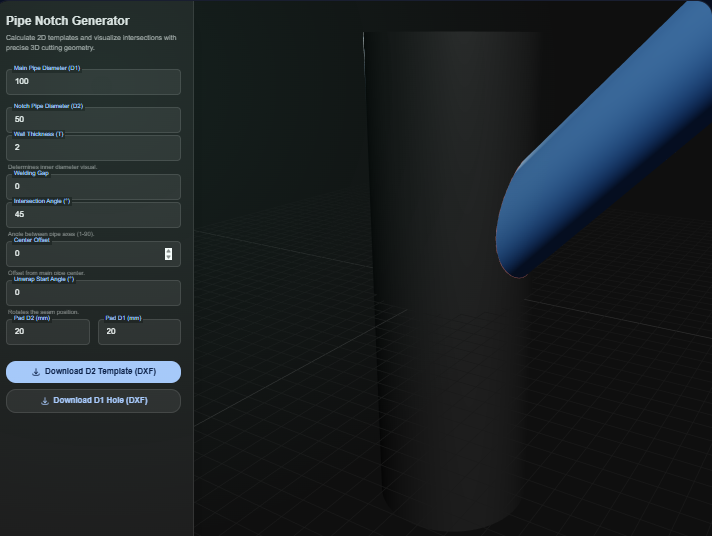

pipe-cutter utility screenshot

Що вона робить​

Pipe Cutter Visualizer візуалізує перетини труб у 3D, щоб ви могли перевірити посадку сідла перед різанням. Введіть діаметри магістральної труби та відгалуження, налаштуйте кут перетину та зміщення, і завантажте повномасштабні DXF-розгортки для відгалуження разом із відповідним вирізом для магістральної труби.

Коли використовувати (і коли не варто)​

Використовуйте, коли:

  • Ви знаєте діаметри труб і вам потрібен шаблон розгортки для різання різаком, плазмою або гідроабразивом.
  • Ви хочете попередньо переглянути зазори та зміщення перед зварюванням вузлів.
  • Вам потрібна швидка геометрія DXF для завантаження в CAM або для друку 1:1 для цеху.

Уникайте, коли:

  • Вам потрібен розрахунок розмірів армуючих накладок або розрахунки за нормами; цей інструмент фокусується лише на геометрії.
  • Труба сильно овальна або потребує складних припусків на фаску, що виходять за межі простого зміщення.

Входи та виходи​

Входи​

ВхідОпис
Зовнішній діаметр магістральної труби (D1)Базовий циліндр, який охоплює сідло.
Зовнішній діаметр відгалуження (D2)Труба відгалуження, на якій буде зроблено виріз.
Кут перетинуКут між осьовими лініями труб; підтримуються перпендикулярні та косі з'єднання.
Зміщення відгалуженняЗсув сідла вгору або вниз для відповідності реальним умовам перед різанням.
Припуск на підрізку (Padding)Додатковий запас у DXF, щоб у роздруківки було місце для різання.

Виходи​

ВихідФорматПримітки
Шаблон розгортки відгалуженняDXFРозгорнуте сідло для обгортання труби в масштабі 1:1.
Виріз магістральної трубиDXFРозімкнена полілінія, що показує отвір у магістральній трубі, з контрольною рамкою.
3D переглядViewportІнтерактивний вигляд для перевірки вирівнювання перед експортом геометрії.

Як використовувати​

  1. Відкрийте утиліту та введіть діаметри у вашій системі одиниць.
  2. Введіть зовнішні діаметри труб та кут перетину.
  3. Додайте будь-яке необхідне зміщення або припуск для вашої збірки.
  4. Перевірте 3D-представлення в реальному часі, щоб підтвердити зазори та поворот.
  5. Експортуйте розгортку DXF та шаблон отвору, потім роздрукуйте або надішліть у CAM.

Приклад даних: Зовнішній діаметр магістралі: 114.3 мм, Зовнішній діаметр відгалуження: 60.3 мм, Кут: 45 град, Зміщення: 10 мм, Припуск: 5 мм.

  • Очікуваний результат: Експортує файли pipe_template.dxf та hole_template.dxf у масштабі 1:1.

Точність та перевірка​

  • Передбачаються круглі труби з незначною овальністю; звіряйтеся з реальним прокатом.
  • Експорт DXF є лише геометричним; за потреби додайте зазори під зварювання в програмі CAM.
  • Друкуйте в масштабі 100% і перевірте паперовий шаблон на трубі перед різанням сталі.
  • Перевірки на тиск або розрахунок посилення повинні виконуватися окремо.

FAQ​

  • Чи можна працювати в дюймах та метричній системі? Так. Вводьте значення в тих одиницях, які ви використовуєте, головне — дотримуватися послідовності; DXF буде слідувати вашим числам.
  • Чи є шаблони DXF повномасштабними? Так. Експорт генерується в масштабі 1:1. Вимкніть будь-яке масштабування друку при виведенні на плоттер.
  • Чи можна налаштувати припуск на фаску або зазор у корені шва? Використовуйте елементи керування відступом (padding) або зміщенням, щоб залишити зайвий матеріал, а потім доопрацюйте фаску в CAM або на верстаку.
  • Чи працює утиліта офлайн? Так. Розрахунок та експорт DXF виконуються у браузері та залишаються на вашому пристрої.
  • Які CAD-інструменти відкривають DXF? Будь-який інструмент з підтримкою DXF (AutoCAD, Fusion, SheetCAM тощо) може імпортувати полілінії.
