Magnetic Level Gauge Configurator
Налаштовуйте розміри, з'єднання та опції магнітних покажчиків рівня (magnetic level gauges) з живим ескізом та експортом PDF-специфікації.
Відкрити утиліту
Що це робить

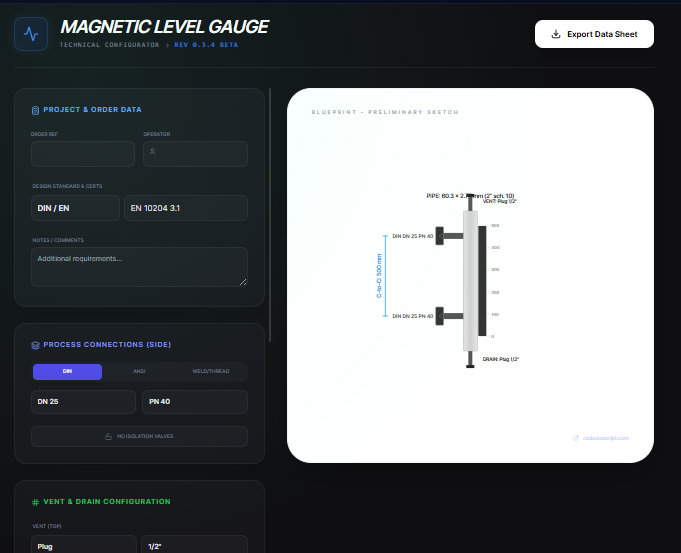

Обирайте технологічні з'єднання, розміри камери, параметри вентиляції та дренажу, а також матеріали. Переглядайте живий SVG-ескіз та експортуйте PDF-специфікацію (datasheet), яка фіксує всі параметри для закупівлі або перевірки постачальником.
Коли використовувати (і коли ні)
Використовуйте, коли:
- Ви складаєте специфікацію магнітного покажчика рівня для запиту ціни або внутрішньої перевірки.
- Ви хочете перевірити міжосьову відстань (center-to-center) та стандарти з'єднань перед замовленням.
- Вам потрібен швидкий PDF-datasheet для обміну даними з відділами трубопроводів або КВПіА.
Уникайте, коли:
- Вам потрібні сертифіковані розрахунки тиску або розрахунки поплавця від виробника.
- Ви налаштовуєте радари з направленою хвилею (guided wave radar) або немагнітні прилади рівня.
Вхідні та вихідні дані
Вхідні дані
| Параметр | Опис |
|---|---|
| Process connection standard and size | Опції DIN, ANSI, під зварювання або різьбові для бічних з'єднань. |
| Center-to-center dimension | Довжина вимірювальної камери, що використовується для масштабування ескізу. |
| Top and bottom connections | Варіанти вентиляції та дренажу (заглушка, клапан або фланець). |
| Materials and ratings | Матеріал камери, клас тиску фланців та припущення щодо питомої ваги середовища. |
| Instrumentation options | Перемикачі, віддалені трансмітери, обігрів та вподобання щодо індикатора. |
| Project metadata | Тег (Tag), номер лінії, замовник та примітки для специфікації. |
Вихідні дані
| Результат | Формат | Примітка |
|---|---|---|
| PDF datasheet | Технічний лист з вибором параметрів та масштабованим ескізом. | |
| Live SVG preview | SVG | Ескіз на екрані, що оновлюється при введенні даних. |
| Connection summary | На екрані | Список параметрів процесу, вентиляції та дренажу для перевірки. |
Як використовувати
- Оберіть стандарт, розмір та рейтинг технологічного з'єднання.
- Введіть міжосьову відстань, а також деталі вентиляції та дренажу.
- Встановіть матеріали, питому вагу середовища та опціональні датчики або трансмітери.
- Додайте метадані проекту для простежуваності.
- Перевірте ескіз та експортуйте PDF-специфікацію.
Приклад набору даних: Бічні з'єднання: DIN DN25 PN40 RF, Міжосьова: 1800 мм, Верх: 1/2 in NPT plug, Низ: 1/2 in NPT valve, Матеріал: 316L, Опції: датчики увімкнені, обігрів вимкнений, Тег: MLG-101.
- Очікуваний результат: Генерується PDF-специфікація з обраними з'єднаннями, розмірами, матеріалами та живим ескізом для MLG-101.
Точність та перевірка
- Розміри на ескізі мають ілюстративний характер; уточнюйте фінальні розміри у постачальника перед виготовленням.
- Класи тиску та температури мають бути перевірені на відповідність вашим стандартам проектування.
- Питома вага та параметри поплавця прийняті за замовчуванням; підтвердьте їх даними процесу, якщо це критично.
- Файли залишаються локальними до моменту завантаження PDF.
FAQ
- Чи можна перемикатися між метричною та імперською системами? Так. Вводьте значення у ваших одиницях; ескіз адаптується.
- Чи готовий PDF для офіційного подання? Це попередня специфікація; запитуйте сертифіковані креслення у виробника.
- Чи зберігаються мої теги? Ні. Дані очищаються при закритті сторінки; зберігайте PDF.
- Чи можна налаштувати типи дренажу та вентиляції? Так. Обирайте заглушку, клапан або фланець.
- Чи надсилаються дані на сервер? Ні. Усі розрахунки локальні.
