Industrial Thermometer Configurator
Обирайте діапазони, штоки, захисні гільзи (thermowells) та з'єднання для промислових термометрів, переглядайте прев'ю та експортуйте PDF-специфікацію.
Відкрити утиліту
Що це робить

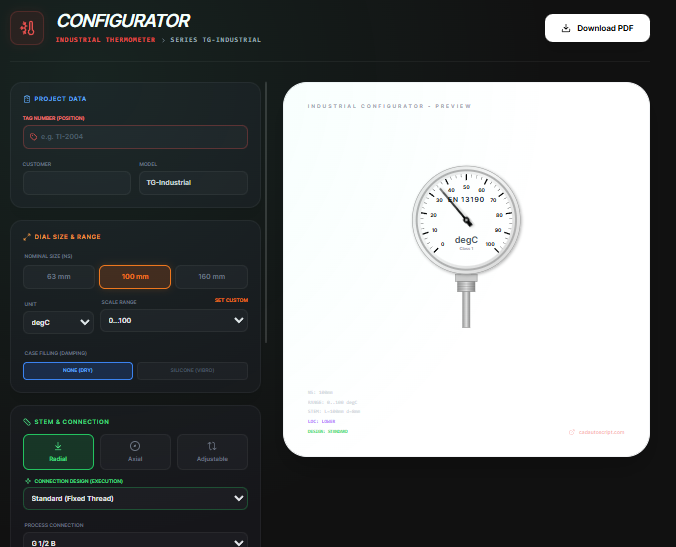

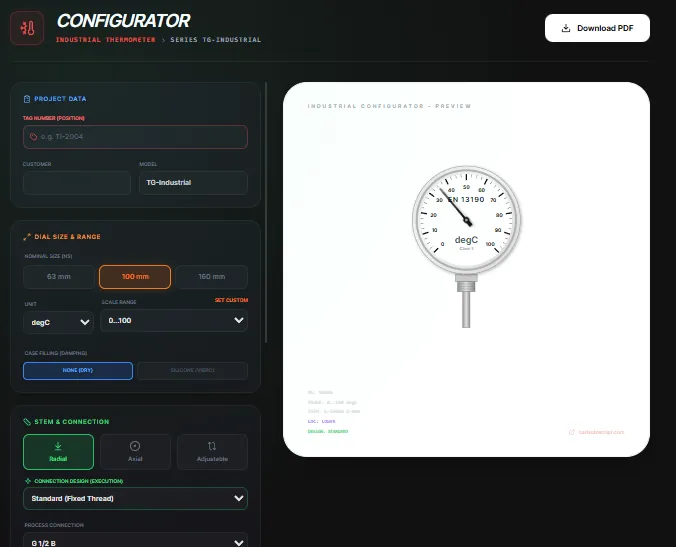

Налаштовуйте біметалевий промисловий термометр (bimetal thermometer): обирайте розмір шкали, температурний діапазон, довжину та діаметр штока (stem), конструкцію кріплення та параметри захисної гільзи (thermowell). Переглядайте SVG-ескіз та експортуйте PDF-специфікацію (datasheet) з метаданими проекту.
Коли використовувати (і коли ні)
Використовуйте, коли:
- Ви формуєте пакет документації з КВПіА і вам потрібна швидка специфікація термометра.
- Ви хочете перевірити довжину штока, з'єднання та параметри гільзи перед замовленням.
- Вам потрібен PDF-лист для друку або відправки постачальникам та сервісним командам.
Уникайте, коли:
- Вам потрібні сертифіковані розрахунки на тиск або вібрацію крім попередньої специфікації.
- Ви підбираєте електронні датчики RTD або перетворювачі замість біметалевих термометрів.
Вхідні та вихідні дані
Вхідні дані
| Параметр | Опис |
|---|---|
| Dial nominal size and unit | Вибір 63, 100 або 160 мм; шкали Цельсія або Фаренгейта. |
| Temperature range | Попередньо встановлені діапазони або введення min/max для робочих умов. |
| Stem geometry and material | Вибір геометрії (довжина, діаметр) та матеріалу штока для занурення. |
| Connection location and standard | Нижнє, заднє або регульоване кріплення з різьбами G, NPT або метричними. |
| Case material and fill | Сухий або заповнений силіконом корпус, а також вибір скла. |
| Thermowell options | Вибір цільноточеної або зварної гільзи, матеріалу, з'єднання з процесом, довжини занурення та розширення. |
| Project metadata | Номер тегу (Tag), середовище, стандарт, сертифікати та опції (наприклад, контрольна стрілка). |
Вихідні дані
| Результат | Формат | Примітка |
|---|---|---|
| PDF datasheet | Генерується локально з обраними параметрами та ескізом. | |
| SVG preview | На екрані | Живе креслення, що оновлюється при зміні геометрії. |
| Configuration summary | На екрані | Швидкий огляд обраного діапазону, штока, з'єднання та гільзи. |
Як використовувати
- Оберіть розмір шкали та температурний діапазон (попередньо встановлений або власний).
- Встановіть довжину, діаметр та матеріал штока відповідно до вимог занурення.
- Оберіть розташування з'єднання та стандарт різьби; оберіть заповнення корпусу та скло.
- Увімкніть та налаштуйте розміри захисної гільзи (thermowell), якщо вона необхідна.
- Перевірте прев'ю та експортуйте PDF-специфікацію.
Приклад набору даних: Шкала: 100 мм, Діапазон: 0...200 C, Шток: 8 x 200 мм (нерж.), Кріплення: нижнє G 1/2, Корпус: заповнений силіконом, Гільза: цільноточена G 1/2, занурення 200 мм, Тег: TI-310.
- Очікуваний результат: PDF-специфікація та прев'ю для TI-310 із вказаними параметрами.
Точність та перевірка
- Специфікація є попередньою; підтверджуйте ліміти тиску та правила занурення у виробника.
- Переконайтеся у достатній довжині занурення для точного вимірювання та захисту чутливого елемента.
- Одиниці та діапазони відображають ваше введення; перевірте їх перед розміщенням замовлення.
- Усі розрахунки виконуються локально до моменту збереження PDF.
FAQ
- Чи можна встановити власний діапазон? Так. Перемкніться на власне введення (custom) та введіть min/max.
- Чи підтримуються градуси Фаренгейта? Так. Оберіть одиницю вимірювання перед вибором діапазону.
- Чи можна запустити утиліту офлайн? Так. Відтворення та експорт у PDF відбуваються в браузері.
- Чи розраховує утиліта розміри гільз автоматично? Вона слідує вашим вхідним даним; перевіряйте їх на відповідність вимогам процесу.
- Де зберігаються мої дані? Тільки у вашому браузері до експорту в PDF.
