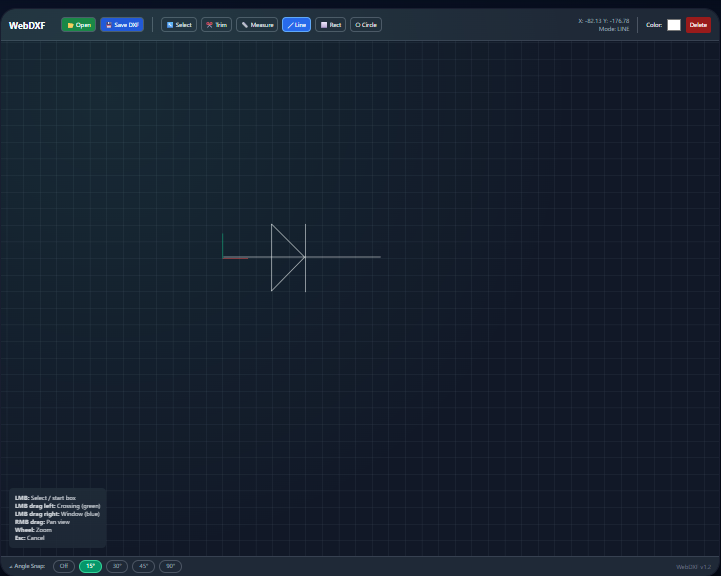

WebDXF Editor
Обрізайте геометрію, анотуйте довжину та зберігайте DXF-файли безпосередньо в браузері для швидкої перевірки якості або тестування макросів.
Відкрити утиліту
Що робить
Відкривайте DXF-файли в браузері, обрізайте або вимірюйте об'єкти та зберігайте зміни назад у DXF без використання важких САПР. Ідеально підходить для швидкої перевірки якості, тестування макросів або доопрацювання геометрії перед подальшим використанням.
Коли використовувати (і коли ні)
Використовуйте, коли:
- Вам потрібно обрізати зайві лінії або швидко провести вимірювання без запуску настільної САПР.
- Ви тестуєте CAD-макроси і хочете перевірити вивід DXF.
- Вам потрібна офлайн-перевірка DXF перед відправкою постачальникам.
Уникайте, коли:
- Вам потрібне 3D-моделювання, залежності або розширені функції креслення.
- Ваш файл дуже великий або містить багато штрихувань, і краще використовувати повноцінну робочу станцію САПР.
Вхідні та вихідні дані
Вхідні дані
| Вхід | Опис |
|---|---|
| DXF файл | Завантажте креслення, яке ви хочете переглянути або відредагувати. |
| Видимість шарів або кольори | Перемикайте шари, щоб зосередитися на важливій геометрії. |
| Режим вибору та прив'язки | Виберіть спосіб виділення та вимірювання ліній. |
| Одиниці вимірювання | Використовуйте одиниці вихідного DXF або свій власний масштаб. |
Вихідні дані
| Вихід | Формат | Примітки |
|---|---|---|
| Відредагований DXF | DXF | Збережіть оновлену геометрію локально. |
| Показники вимірювань | На екрані | Довжини та відстані для швидкої перевірки якості. |
Як використовувати
- Завантажте ваш DXF-файл у редактор.
- Перемкніть шари або прив'язки, щоб ізолювати потрібну геометрію.
- Обріжте, анотуйте або виміряйте за потребою.
- Перевірте креслення на екрані на точність.
- Завантажте оновлений DXF.
Приклад набору даних: Відкрийте flange.dxf, обріжте зайві лінії побудови, виміряйте ділильне коло отворів та збережіть очищений DXF.
- Очікуваний результат: Повертає очищений DXF плюс вимірювання на екрані, які можна використовувати в замітках перевірки якості.
Точність та перевірка
- Розроблено для робочих процесів DXF; збережіть резервну копію оригіналу перед перезаписом.
- Великі файли в браузері можуть працювати повільніше, ніж на робочій станції.
- Одиниці вимірювання відповідають вихідному DXF; перевіряйте масштаб при імпорті з джерел з різними одиницями вимірювання.
- Усі правки залишаються локальними; експортуйте, щоб зберегти зміни.
FAQ
- Які версії DXF підтримуються? Працює зі звичайною геометрією DXF версії R12 і вище.
- Чи підтримує він блоки та штрихування? Прості блоки працюють; складні штрихування можуть сповільнювати роботу і мають бути перевірені після експорту.
- Чи зберігаються правки онлайн? Ні. Файли ніколи не покидають ваш браузер.
- Чи можна змінити одиниці вимірювання? Використовуйте масштаб у вашому DXF; інструмент враховує вихідну геометрію.
- Чи збережуться назви шарів? Дані шарів зберігаються при перезбереженні.
