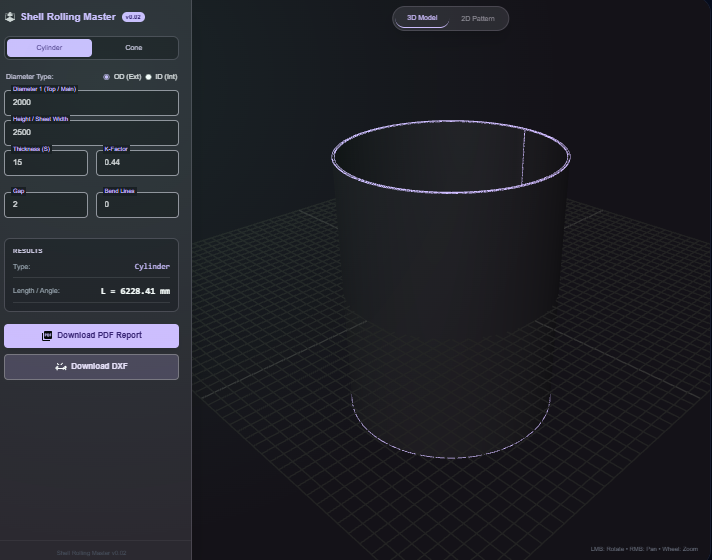

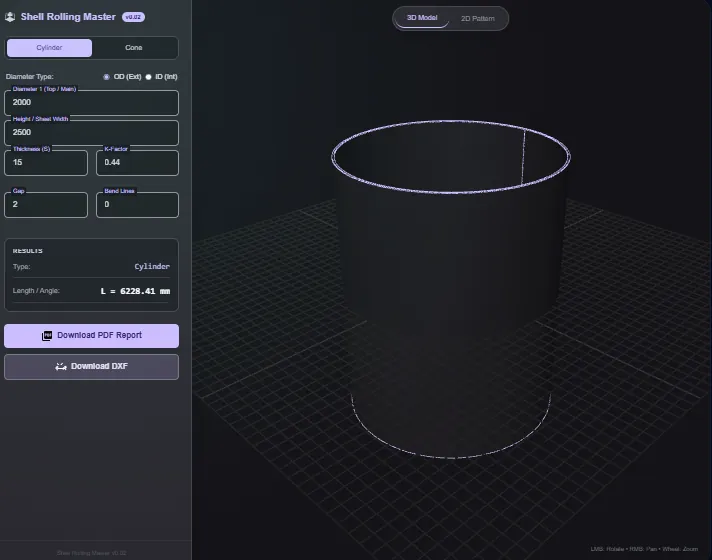

Cylindrical Shell Rolling Calculator
Оцінка міжосьової відстані валків, припуску на згинання та розгортки для циліндричних обичайок з пресетами EN 13445 / ASME VIII.
Відкрити утиліту
Що робить
Розрахуйте міжосьову відстань валків, припуск на згинання та довжину розгортки для циліндричних обичайок до того, як лист потрапить на вальці. Використовуйте пресети в стилі EN 13445 або ASME VIII, додайте припуски на зазор шва або перегин і передайте зведення оператору.
Коли використовувати (і коли ні)
Використовуйте, коли:
- Вам потрібна відстань між валками та довжина розгортки для циліндричної обичайки перед передачею завдання в цех.
- Ви хочете порівняти рекомендації EN 13445 та ASME VIII або поділитися зміщеннями з інспектором.
- Вам потрібна друкована карта налаштування для операторів без відкриття таблиць.
Уникайте, коли:
- Ви вальцюєте конуси, переходи або нециліндричні форми.
- Вам потрібні перевірки методом скінченних елементів або розрахунки потужності верстата, що виходять за рамки простих припусків на згинання.
Вхідні та вихідні дані
Вхідні дані
| Вхід | Опис |
|---|---|
| Цільовий діаметр обичайки | Зовнішній або внутрішній діаметр, який повинна мати обичайка після вальцювання. |
| Товщина листа | Товщина матеріалу, що визначає нейтральну вісь та припуск. |
| Довжина обичайки та зазор шва | Готова довжина плюс будь-який зазор для прихоплювання/збирання, який ви хочете залишити. |
| Стандартний пресет | Виберіть EN 13445, ASME VIII або користувацькі припуски для вашого цеху. |
| Припуск на перегин або плоский хвіст | Наскільки більше ви хочете прокатати кінці, щоб мінімізувати плоскі ділянки. |
| Відстань між валками або геометрія верстата | Додаткові вхідні дані для перевірки можливостей та прогину. |
Вихідні дані
| Вихід | Формат | Примітки |
|---|---|---|
| Керівництво щодо відстані між валками | На екрані | Рекомендована відстань для досягнення цільового діаметра з мінімальними плоскими хвостами. |
| Довжина розгортки | Числовий | Довжина для розкрою листа перед вальцюванням з урахуванням зазору шва. |
| Припуск на згинання / вирахування | Числовий | Значення припусків, які ви можете скопіювати в карту розкрою або техпроцес. |
| Друковані нотатки з налаштування | Текст | Скопіюйте або роздрукуйте прямо зі сторінки для оператора вальців. |
Як використовувати
- Введіть цільовий діаметр обичайки та готову довжину.
- Встановіть товщину листа та виберіть стандартний пресет, що відповідає вашому завданню.
- Додайте зазор шва та будь-які коригування на перегин або плоскі хвости.
- Перегляньте відстань між валками, довжину розгортки та значення припусків.
- Роздрукуйте або скопіюйте значення в цехову карту.
Приклад набору даних: Зовнішній діаметр обичайки: 1500 мм, Товщина: 12 мм, Довжина: 2500 мм, Зазор шва: 3 мм, Пресет: EN 13445, Перегин: невелике зміщення в бік кінців для зменшення плоских хвостів.
- Очікуваний результат: Видає довжину розгортки, пропозиції щодо відстані між валками та значення припусків, готові для передачі оператору вальців.
Точність та перевірка
- Припускається циліндрична обичайка з рівномірною товщиною та помірним пружиненням, що враховується пресетом.
- Не замінює перевірку потужності верстата або детальні розрахунки напружень.
- Використовуйте дані випробувань заводу-виробника для уточнення перегину для сплавів з іншим пружиненням.
- Проведіть вибіркову перевірку на тестовому зразку перед запуском повнорозмірних листів.
FAQ
- Чи підтримуються дюйми поряд з метричною системою? Так. Вводьте числа в системі одиниць, яку ви використовуєте; розрахунки не залежать від одиниць вимірювання.
- Чи можна експортувати результати? Використовуйте діалогове вікно друку браузера або скопіюйте значення у свій шаблон; на сервері нічого не зберігається.
- Чи розраховує він конуси або відводи? Нього. Поточна модель передбачає константний циліндр.
- Як враховується пружинення? Пресети включають типові допуски. Відрегулюйте перегин або припуски для вашої партії матеріалу.
- Чи зберігаються мої записи? Ні. Закрийте сторінку, щоб очистити все; дані зберігаються лише в пам'яті вашого браузера.
