Bourdon Gauge Configurator
Вибирайте номінальні розміри, діапазони, з'єднання та аксесуари для манометрів з трубкою Бурдона, а потім експортуйте лист технічних даних у PDF.
Відкрити утиліту
Що вона робить

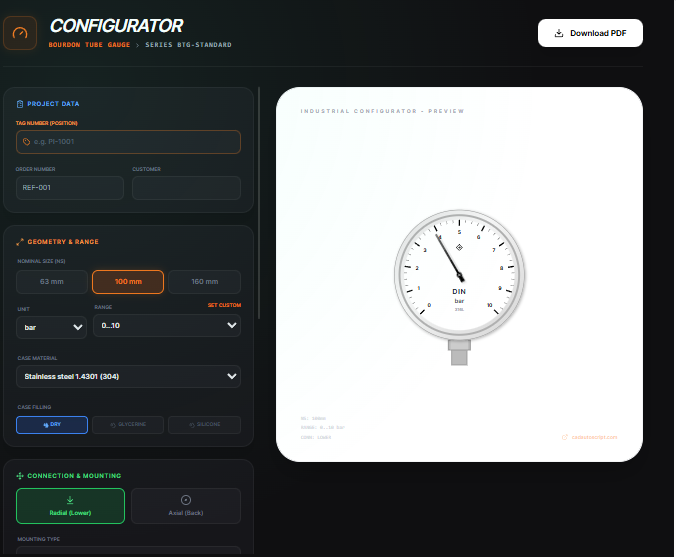

Вибирайте розмір циферблата, діапазон тиску, стандарт з'єднання, заповнення корпусу та аксесуари для манометра з трубкою Бурдона. Переглядайте креслення манометра, перемикайте варіанти сифонів або клапанів та експортуйте лист технічних даних у PDF з вашим вибором.
Коли використовувати (і коли ні)
Використовуйте, коли:
- Ви готуєте специфікацію манометра для цінової пропозиції або внутрішнього узгодження.
- Вам потрібно швидко порівняти варіанти з'єднань або заповнення за допомогою живого прев'ю.
- Вам потрібен PDF-лист для відправки постачальникам без очікування креслень від конструкторського відділу.
Уникайте, коли:
- Вам потрібні сертифіковані показники тиску або схвалення, що виходять за межі попереднього листа даних.
- Ви налаштовуєте електронні датчики або мембранні розділювачі (тут не розглядаються).
Входи та виходи
Входи
| Вхід | Опис |
|---|---|
| Розмір циферблата | Номінальний діаметр шкали манометра. |
| Діапазон тиску та одиниці | Виберіть попередньо встановлені діапазони або введіть власний. |
| Розташування та стандарт з'єднання | Нижнє/заднє кріплення з DIN, ANSI, NPT або іншими варіантами. |
| Заповнення корпусу та вікно | Сухі або заповненні корпуси, плюс матеріал вікна. |
| Аксесуари | Сифон, клапан, фланець або інші опції для включення. |
| Метадані проєкту | Тег, номер лінії та примітки для листа даних. |
Виходи
| Вихід | Формат | Примітки |
|---|---|---|
| PDF datasheet | Зведення по манометру з прев'ю та обраними параметрами. | |
| Gauge preview | На екрані | Живе креслення, яке оновлюється в міру зміни налаштувань. |
Як використовувати
- Виберіть розмір циферблата та діапазон тиску (попередньо встановлений або власний).
- Виберіть розташування з'єднання, стандарт та заповнення корпусу.
- Перемкніть аксесуари, такі як сифон, клапан або фланець.
- Додайте теги проєкту або примітки.
- Експортуйте лист технічних даних у PDF для перевірки або подання.
Приклад даних: Циферблат: 100 мм, Діапазон: від 0 до 10 бар, З'єднання: заднє G 1/2, Заповнення: гліцерин, Аксесуар: сифон, Тег: PG-204.
- Очікуваний результат: Створює PDF-лист даних з обраним діапазоном, з'єднанням, заповненням, аксесуаром та зображенням прев'ю для PG-204.
Точність та перевірка
- Лист даних є попереднім; уточнюйте показники тиску та матеріали, що контактують з середовищем, у виробника.
- Діапазони та одиниці вводяться користувачем; переконайтеся, що вони відповідають вашим технологічним межам.
- Аксесуари мають ілюстративний характер; перевірте зачеплення різьби та монтажні зазори перед встановленням.
- Всі розрахунки залишаються локальними; збережіть PDF для архівування вашого вибору.
FAQ
- Чи можу я ввести власний діапазон? Так. Використовуйте власний діапазон, коли попередньо встановлені варіанти не відповідають вашим потребам.
- Чи підтримуються імперські одиниці вимірювання? Так. Вводьте psi або bar за потреби; у листі даних буде вказано те, що ви ввели.
- Чи можу я додати логотип своєї компанії? Використовуйте експортований PDF і додайте брендинг пізніше, якщо це необхідно.
- Чи відповідає прев'ю реальному масштабу? Воно має ілюстративний характер; запитуйте сертифіковані креслення для отримання точних розмірів.
- Чи завантажуються мої дані? Ні. Все працює в браузері.
