WIKA CPG1500 Log Analyzer
Анализируйте лог-файлы цифровых калибраторов давления WIKA CPG1500, проверяйте метаданные устройства, визуализируйте кривые измерений и создавайте готовые к печати отчеты КК — всё локально в браузере.
Открыть утилиту
Что оно делает

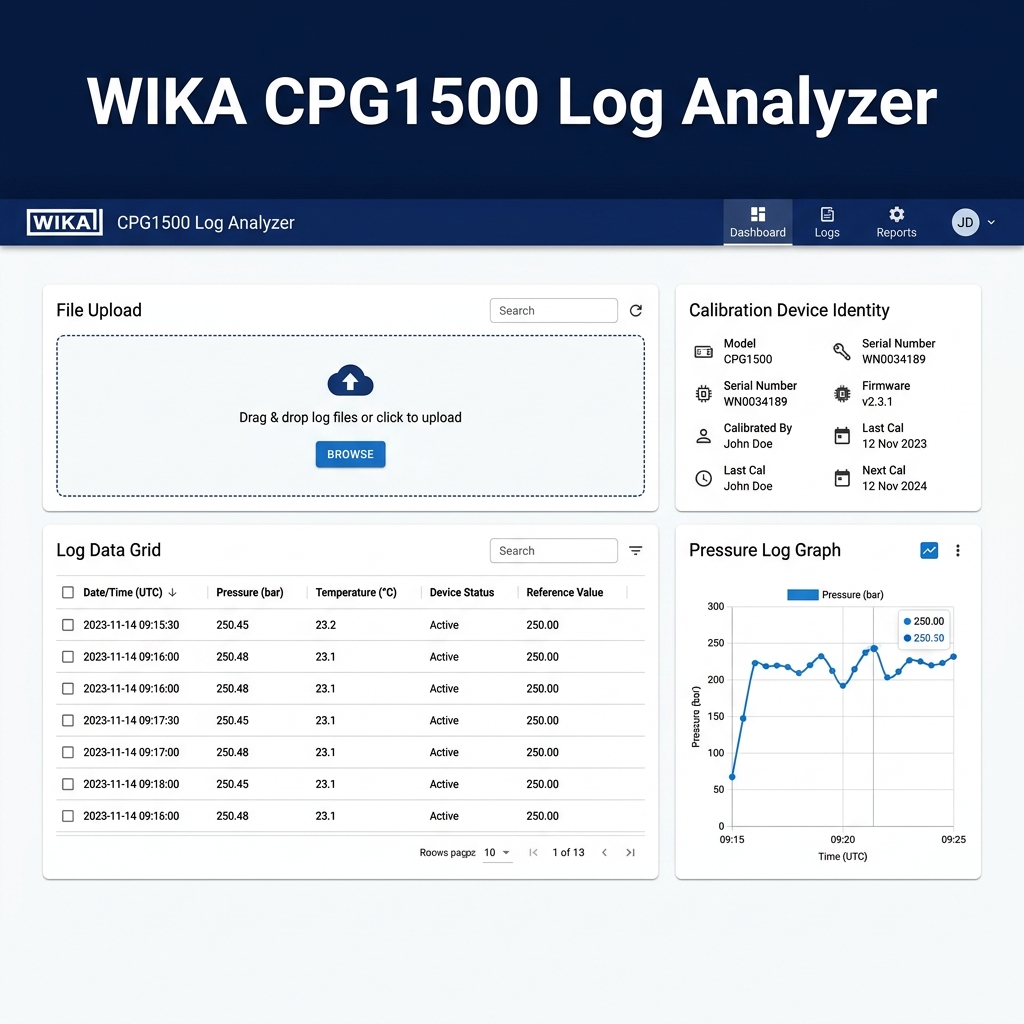

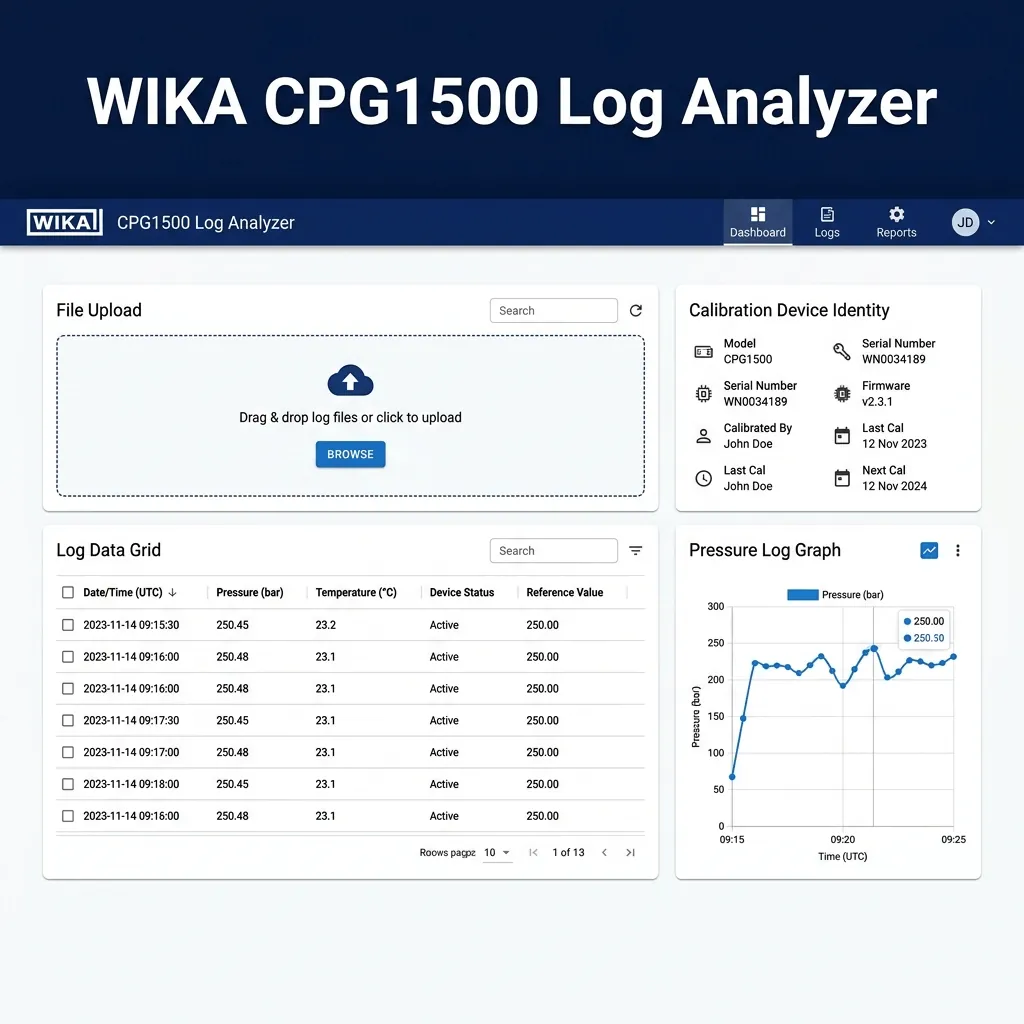

Перетащите лог-файл, экспортированный из цифрового калибратора давления WIKA CPG1500, и мгновенно получите:
- Карточка идентификации устройства — серийный номер, модель, версия прошивки, даты калибровки и метаданные оператора, извлеченные из заголовка файла.
- Сетка данных измерений — таблица всех показаний давления/температуры с отметками времени, доступная для поиска и сортировки.
- График давления — интерактивный линейный график записанной кривой давления во времени.
- Готовый к печати отчет КК — многостраничный макет, оптимизированный для печати (портретная ориентация A4 для таблиц, альбомная A4 для графиков), который можно отправить прямо на принтер или сохранить в PDF.
Всё работает на стороне клиента с использованием React и Material UI. Данные не покидают браузер.
Когда использовать (и когда нет)
Используйте, когда:
- Вам нужно просмотреть логи калибровки WIKA CPG1500 на любой машине с браузером.
- Вы хотите быстро визуально проверить кривую давления перед оформлением сертификата.
- Вам нужно распечатать или сохранить в PDF отформатированный отчет КК для приложения к сопроводительной документации.
- Вы хотите искать или сортировать результаты измерений без импорта необработанного файла в Excel.
Избегайте, когда:
- Ваши лог-файлы получены от другой модели калибратора (парсер специфичен для CPG1500).
- Вам нужна пакетная обработка десятков логов одновременно (загружайте по одному файлу за раз).
Входы и выходы
Входы
| Вход | Описание |
|---|---|
| Лог-файл | Файл .log или .txt, экспортированный из калибратора WIKA CPG1500. |
Выходы
| Выход | Формат | Примечания |
|---|---|---|
| Идентификация устройства | Карточка на экране | Серийный номер, модель, прошивка, даты калибровки, оператор. |
| Таблица измерений | Сетка на экране | Показания давления и температуры с отметками времени и поиском. |
| График давления | Интерактивный график | Линейный график зависимости давления от времени. |
| Отчет КК | Печать / PDF | Многостраничный отчет, оптимизированный для A4, через диалог печати браузера. |
Как использовать
- Откройте утилиту и кликните по области загрузки или перетащите лог-файл CPG1500.
- Проверьте карточку идентификации устройства — подтвердите правильность серийного номера, модели и дат калибровки.
- Просмотрите сетку измерений — используйте поле поиска для фильтрации строк или кликайте по заголовкам столбцов для сортировки.
- Изучите график давления — наводите на точки данных для получения точных значений; используйте зум или панорамирование, если доступно.
- Распечатайте отчет — нажмите кнопку печати в браузере (
Ctrl+P/Cmd+P). Макет автоматически переключится на отчет, оптимизированный для A4, с разрывами страниц для карточки идентификации, таблицы данных и графика.
Пример рабочего процесса
Загрузите лог-файл недавнего теста давления → убедитесь, что серийный номер устройства совпадает с сертификатом калибровки → проверьте кривую давления на наличие аномалий → распечатайте отформатированный отчет и прикрепите его к сопроводительному листу.
Макет печати отчета
Стиль печати создает чистый многостраничный отчет КК:
| Страница | Содержание | Ориентация |
|---|---|---|
| 1 | Идентификация устройства + краткая сводка измерений | Портретная (A4) |
| 2+ | Полная таблица данных измерений | Портретная (A4) |
| Страница графика | График давления с легендой | Альбомная (A4) |
подсказка
Используйте "Сохранить как PDF" в диалоговом окне печати вашего браузера, чтобы архивировать отчет в цифровом виде вместе с вашими калибровочными сертификатами.
Точность и конфиденциальность
- Только извлеченные данные — утилита не изменяет исходный лог-файл; она считывает и отображает значения как есть.
- Никаких загрузок — весь парсинг происходит в браузере с помощью клиентского JavaScript. Никакие данные не передаются на сервер.
- Только в рамках сессии — закройте вкладку, и все обработанные данные исчезнут. Сохраните или распечатайте отчет перед закрытием.
- Сверяйте с источником — всегда перепроверяйте критические значения (серийный номер, тестовое давление) с оригинальным лог-файлом и калибровочным сертификатом.
FAQ
- Какие форматы лог-файлов поддерживаются? Лог-файлы, экспортированные из цифровых калибраторов давления WIKA CPG1500 (
.log/.txt). - Загружаются ли мои данные на сервер? Нет. Всё остается в браузере.
- Могу ли я распечатать или сохранить отчет? Да. Используйте
Ctrl+P/Cmd+Pдля печати или сохранения в PDF. Макет оптимизирован для бумаги формата A4. - Работает ли это офлайн? Да, после загрузки страницы подключение к интернету не требуется.
- Можно ли анализировать несколько файлов одновременно? Загружайте по одному файлу за раз; обновите или очистите страницу для анализа другого лога.
- Что если мой лог-файл не распознается? Парсер специфичен для формата CPG1500. Файлы с других приборов могут не распознаваться. Откройте задачу на GitHub, если считаете, что ваш файл CPG1500 должен работать, но не работает.
