QR Nameplate Generator
Моделирование серийных шильдиков оборудования с поддержкой QR, настраиваемыми материалами, глубиной гравировки и экспортируемыми макетами.
Открыть утилиту
Что это делает
Создавайте серийные бирки оборудования с поддержкой QR, настраиваемыми материалами, глубиной гравировки и строками метаданных. Предварительно просмотрите пластину в 3D, настройте размеры и слои брендинга, а затем экспортируйте макеты в высоком разрешении PNG или SVG для лазерной маркировки или УФ-печати.
Когда использовать (и когда нет)
Используйте, когда:
- Вам нужен быстрый способ генерации серийных бирок для оборудования или инструментов.
- Вы хотите передать готовый векторный макет в типографию или гравировальную мастерскую.
- Вы проверяете читаемость QR-кода при разных размерах перед запуском в производство.
Избегайте, когда:
- Вам требуется серийный выпуск с поддержкой базы данных или отслеживание производства.
- Вам нужны прямые драйверы для принтера или раскладка для массовой печати.
Входные и выходные данные
Входные данные
| Вход | Описание |
|---|---|
| Данные QR | URL, ID актива или текст, закодированный в QR. |
| Метаданные бирки | Название актива, серийный номер, предупреждения или другой текст. |
| Размер и толщина пластины | Общие размеры плюс предустановки глубины гравировки. |
| Предустановка материала | Визуальный стиль для стальных, алюминиевых, пластиковых или окрашенных пластин. |
| Настройки макета | Размер QR, поля и типографика для печатной пластины. |
Выходные данные
| Выход | Формат | Примечания |
|---|---|---|
| Макет шильдика | PNG/SVG | Экспорт в высоком разрешении для гравировки или печати. |
| 3D предпросмотр | Viewport | Визуальная проверка пропорций пластины и глубины гравировки. |
Как использовать
- Введите данные для QR-кода и метаданные, которые вы хотите видеть на бирке.
- Установите размеры пластины, поля и глубину гравировки.
- Выберите предустановку материала или отделки.

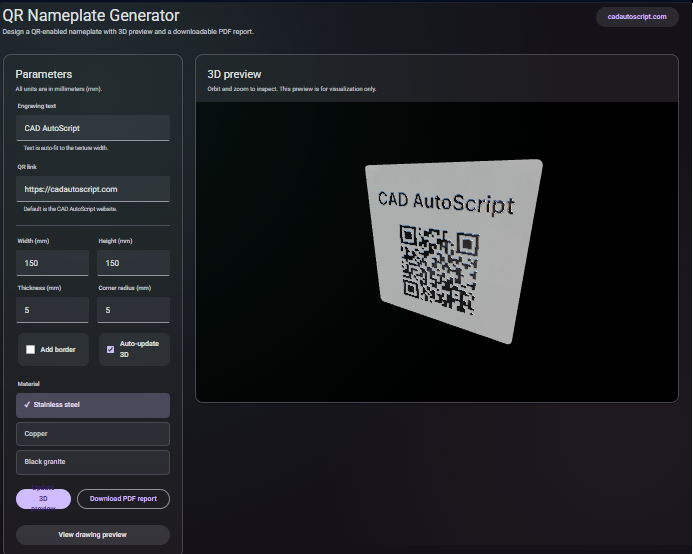

- Просмотрите 3D-модель и при необходимости отрегулируйте размеры.
- Экспортируйте макет в PNG или SVG для производства.
Пример набора данных: Бирка актива P-101 с QR, указывающим на https://cadautoscript.com/utilities/qr-nameplate/, размер 100 x 40 мм, вид под сталь, глубина гравировки 0.3 мм.
- Ожидаемый результат: Экспорт PNG и SVG бирки плюс предпросмотр, показывающий пропорции и читаемые поля QR.
Точность и проверка
- Убедитесь, что разрешение экспортируемого PNG/SVG соответствует требованиям вашего принтера или гравера.
- Оставляйте свободную зону вокруг QR для надежного сканирования.
- Протестируйте один напечатанный образец перед запуском всей партии, чтобы подтвердить читаемость.
- Весь рендеринг выполняется локально; сохраняйте копии экспорта для прослеживаемости.
FAQ
- Можно ли менять материалы? Да. Выберите предустановку, чтобы визуализировать стальные, окрашенные или пластиковые пластины.
- QR-код векторный или растровый? Экспорт в SVG — векторный; PNG — растровый высокого разрешения.
- Работает ли это офлайн? Да. Генерация макета происходит в браузере.
- Как сохранить QR-код сканируемым? Соблюдайте зону отступа (quiet zone) и избегайте уменьшения кода ниже пределов вашего сканера.
- Можно ли серийно выпускать много бирок сразу? Используйте генератор для каждой бирки и повторно используйте шаблон данных.
Связанные инструменты
Список изменений
- Начальная документация.
