Dished End (Vessel Head) Calculator
Расчет геометрии, диаметра заготовки и веса для торосферических и эллиптических днищ (DIN 28011, DIN 28013, SS 895) с конфигурацией штуцеров, отчетами QC и браузерным экспортом 3D STEP.
Открыть утилиту
Что она делает
Мгновенный расчет геометрии, веса и объема днища сосуда под давлением. Она генерирует визуальный профиль, включая положение штуцеров, экспортирует соответствующую 3D STEP модель и создает печатный «Производственный отчет» с ожидаемыми допусками для контроля качества.
Когда использовать (и когда не использовать)
Используйте, когда:
- Вам нужно оценить вес и диаметр заготовки для заказа материалов.
- Вы хотите визуализировать положение штуцеров относительно кривизны днища.
- Вам нужен быстрый лист QC со стандартными допусками (DIN 28005-1) для цеха.
- Вам нужен 3D STEP файл сконфигурированного днища для дальнейшей работы в CAD.
Избегайте, когда:
- Вы проектируете эллиптические днища ASME 2:1 (если только геометрия не совпадает с предоставленными пресетами DIN/SS вручную).
- Вам требуются расчеты давления или анализ напряжений по ASME VIII Div 1.
Входные и выходные данные
Входные данные
| Параметр | Описание |
|---|---|
| Стандарт | Выберите DIN 28011, DIN 28013 или SS 895. |
| Геометрия (Da, s, h1) | Наружный диаметр, толщина стенки и высота цилиндрической части. |
| Материал | Выберите из распространенных марок (P265GH, нержавеющая сталь, титан) для определения плотности. |
| Разделка кромок | Настраиваемый угол V-образной фаски и размер притупления. |
| Штуцеры | Добавление штуцеров с конкретными размерами DN и положением смещения. |
Выходные данные
| Результат | Формат | Примечания |
|---|---|---|
| Геометрия (H, h2, R, r) | Числовой | Расчет полной высоты, высоты выпуклой части, радиуса сферы и радиуса отбортовки. |
| Вес и объем | Числовой | Оценочный вес готового изделия и внутренний объем. |
| Диаметр заготовки | Числовой | Теоретический диаметр плоского листа, необходимый для формовки. |
| 3D STEP модель | STEP | Экспорт геометрии днища сосуда в виде 3D-файла, созданного в браузере. |
| Отчет QC | PDF/Печать | Форматированный лист с номинальными значениями и пустыми полями для фактических измерений. |
Как пользоваться
- Выберите стандарт изготовления (например, DIN 28011).
- Введите наружный диаметр (Da), толщину (s) и высоту цилиндрической части (h1).
- Настройте материал и разделку кромок (угол фаски/притупление), если необходимо.
- (Опционально) Добавьте штуцеры, указав размер (например, DN50) и смещение от центра.
- Скачайте 3D STEP модель, когда вам понадобится текущее днище в виде CAD файла.
- Нажмите «QC Report (PDF)», чтобы создать печатный производственный лист.

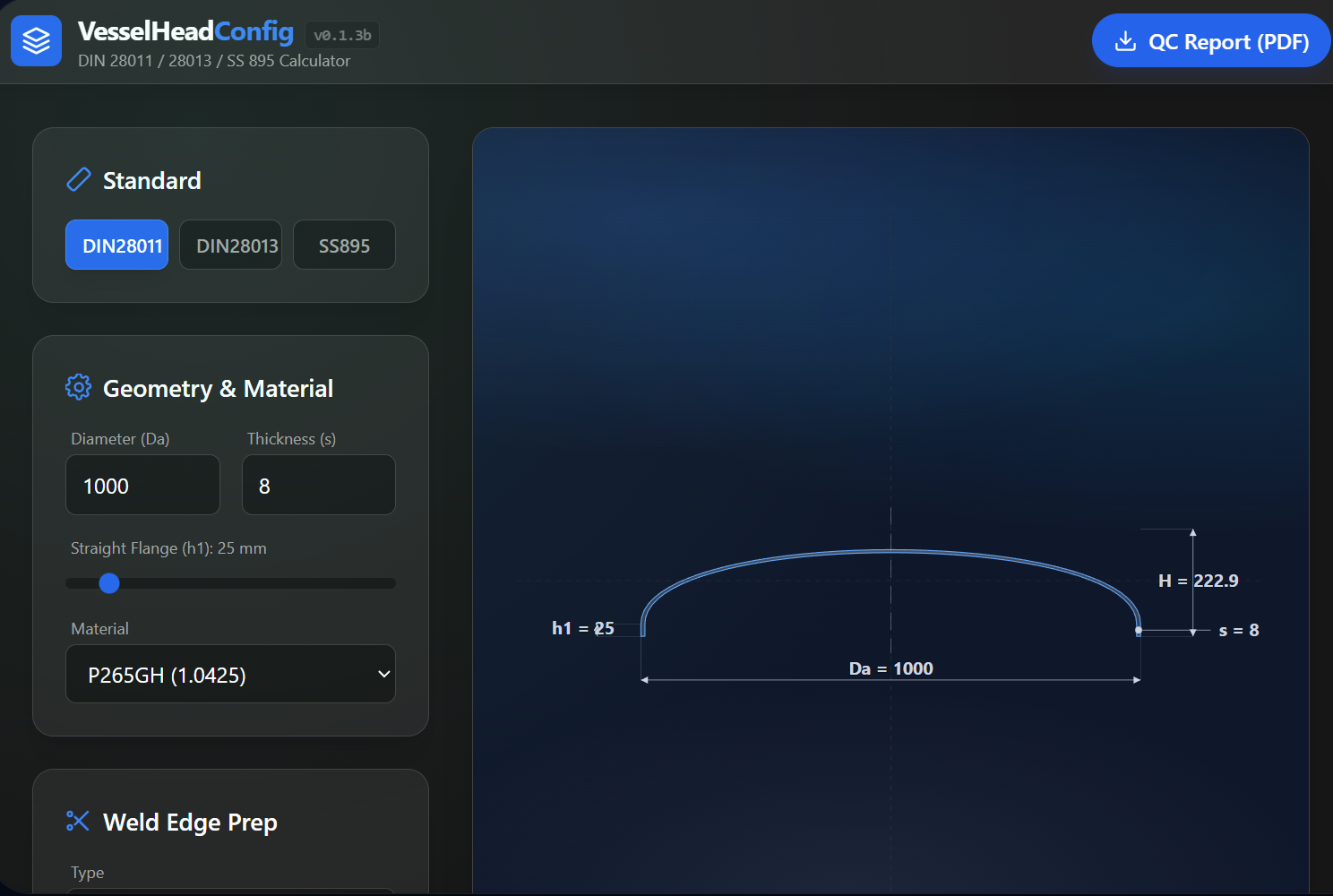

Пример данных: Стандарт: DIN 28011, Da: 1000 мм, s: 8 мм, h1: 25 мм, Материал: P265GH.
- Ожидаемый результат: Рассчитана общая высота (H), оценка веса (~25 кг) и визуальный профиль, показывающий радиус сферы и радиус отбортовки.
Точность и проверка
- Геометрические расчеты следуют конкретным формулам для DIN 28011 (R=Da, r=0.1Da), DIN 28013 и SS 895.
- Допуски в отчете получены из DIN 28005-1 (Formed Heads).
- Вес рассчитывается с использованием стандартной плотности (7.85 для углеродистой стали, 7.9 для нержавеющей).
FAQ
- Какие стандарты поддерживаются? DIN 28011 (Torispherical), DIN 28013 (Ellipsoidal) и SS 895.
- Рассчитывает ли он диаметр заготовки? Да. Он оценивает диаметр заготовки, используя стандартные коэффициенты (например, 1.09x или 1.14x Da) плюс высоту цилиндрической части.
- Можно ли настроить разделку кромок? Да. Вы можете выбрать между прямым срезом (None) или V-образной фаской с настраиваемым углом и притуплением.
- Можно ли настроить отчет QC? Отчет QC генерируется автоматически на основе ваших данных и включает допуски по DIN 28005-1. Он печатается прямо из браузера.
- Сохраняются ли мои данные? Нет. Закройте страницу, чтобы очистить все; данные хранятся только в памяти браузера.
Допущения и стандарты
- Основа стандартов: Геометрия днища следует соотношениям DIN 28011 (торосферическое, R = Da, r = 0.1 Da), DIN 28013 (эллиптическое) и SS 895; допуски отчета QC получены из DIN 28005-1 для формованных днищ.
- Ключевые допущения:
- Номинальные размеры согласно выбранному стандарту, без учета допусков формовки в рассчитанной геометрии.
- Равномерная толщина стенки по всему днищу; утонение от формовки не моделируется.
- Вес рассчитывается по стандартной плотности материалов (например, 7.85 кг/дм3 для углеродистой стали, 7.9 для нержавеющей).
- Диаметр заготовки является оценкой на основе стандартных коэффициентов (например, 1.09x или 1.14x Da) плюс высота цилиндрической части.
- Положения штуцеров рассматриваются как визуальное руководство по компоновке, а не как расчет укрепления.
- Ограничения:
- Не выполняется расчет на давление или анализ напряжений (например, проверки по ASME VIII Div 1 или EN 13445-3).
- Укрепление штуцеров, компенсация отверстий и конструкция сварных швов не учитываются.
- Эллиптические днища ASME 2:1 не входят в набор встроенных пресетов.
- Усталость, коррозия сверх введенной прибавки и тепловые эффекты не рассматриваются.
- ⚠️ The Dished End (Vessel Head) Calculator предоставляет предварительную поддержку в подборе размеров. Результаты должны быть проверены квалифицированным инженером в соответствии с действующей редакцией норм и спецификацией проекта перед изготовлением или закупкой.
