Pipe Cutter Visualizer

Предварительный просмотр седловых пересечений труб, настройка смещений и экспорт шаблонов DXF для разверток и отверстий при сборке труб.

Открыть утилиту

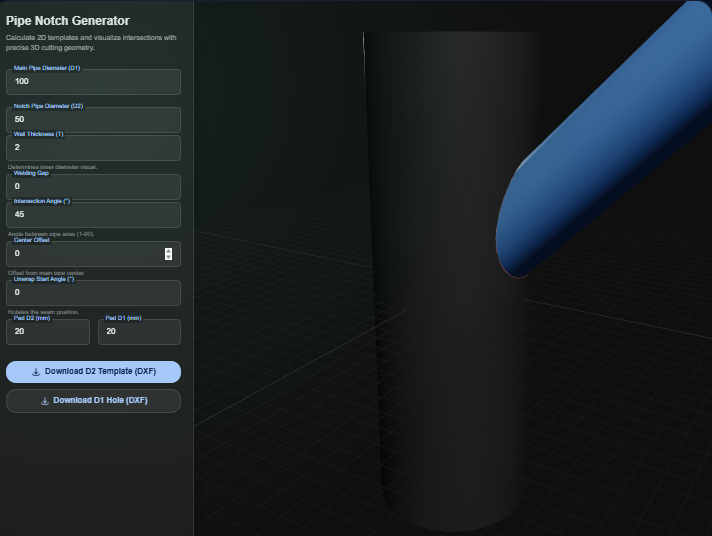

pipe-cutter utility screenshot

Что она делает

Pipe Cutter Visualizer визуализирует пересечения труб в 3D, чтобы вы могли проверить посадку седла перед резкой. Введите диаметры магистральной трубы и ответвления, настройте угол пересечения и смещение, и скачайте полномасштабные DXF-развертки для ответвления вместе с соответствующим вырезом для магистральной трубы.

Когда использовать (и когда не стоит)

Используйте, когда:

  • Вы знаете диаметры труб и вам нужен шаблон развертки для резки резаком, плазмой или гидроабразивом.
  • Вы хотите предварительно просмотреть зазоры и смещения перед сваркой узлов.
  • Вам нужна быстрая геометрия DXF для загрузки в CAM или для печати 1:1 для цеха.

Избегайте, когда:

  • Вам нужен расчет размеров армирующих накладок или расчеты по нормам; этот инструмент фокусируется только на геометрии.
  • Труба сильно овальная или требует сложных припусков на фаску, выходящих за рамки простого смещения.

Входы и выходы

Входы

ВходОписание
Наружный диаметр магистральной трубы (D1)Базовый цилиндр, который охватывает седло.
Наружный диаметр ответвления (D2)Труба ответвления, на которой будет сделан вырез.
Угол пересеченияУгол между осевыми линиями труб; поддерживаются перпендикулярные и косые соединения.
Смещение ответвленияСдвиг седла вверх или вниз для соответствия реальным условиям перед резкой.
Припуск на подрезку (Padding)Дополнительный запас в DXF, чтобы у распечатки было место для резки.

Выходы

ВыходФорматПримечания
Шаблон развертки ответвленияDXFРазвернутое седло для обертывания трубы в масштабе 1:1.
Вырез магистральной трубыDXFРазомкнутая полилиния, показывающая отверстие в магистральной трубе, с контрольной рамкой.
3D просмотрViewportИнтерактивный вид для проверки выравнивания перед экспортом геометрии.

Как использовать

  1. Откройте утилиту и введите диаметры в вашей системе единиц.
  2. Введите наружные диаметры труб и угол пересечения.
  3. Добавьте любое необходимое смещение или припуск для вашей сборки.
  4. Проверьте 3D-представление в реальном времени, чтобы подтвердить зазоры и поворот.
  5. Экспортируйте развертку DXF и шаблон отверстия, затем распечатайте или отправьте в CAM.

Пример данных: Наружный диаметр магистрали: 114.3 мм, Наружный диаметр ответвления: 60.3 мм, Угол: 45 град, Смещение: 10 мм, Припуск: 5 мм.

  • Ожидаемый результат: Экспортирует файлы pipe_template.dxf и hole_template.dxf в масштабе 1:1.

Точность и проверка

  • Предполагаются круглые трубы с незначительной овальностью; сверяйтесь с реальным прокатом.
  • Экспорт DXF является только геометрическим; при необходимости добавьте зазоры под сварку в программе CAM.
  • Печатайте в масштабе 100% и проверьте бумажный шаблон на трубе перед резкой стали.
  • Проверки на давление или расчет усиления должны выполняться отдельно.

FAQ

  • Можно ли работать в дюймах и метрической системе? Да. Вводите значения в тех единицах, которые вы используете, главное — соблюдать последовательность; DXF будет следовать вашим числам.
  • Являются ли шаблоны DXF полномасштабными? Да. Экспорт генерируется в масштабе 1:1. Отключите любое масштабирование печати при выводе на плоттер.
  • Можно ли настроить припуск на фаску или зазор в корне шва? Используйте элементы управления отступом (padding) или смещением, чтобы оставить лишний материал, а затем доработайте фаску в CAM или на верстаке.
  • Работает ли утилита офлайн? Да. Расчет и экспорт DXF выполняются в браузере и остаются на вашем устройстве.
  • Какие CAD-инструменты открывают DXF? Любой инструмент с поддержкой DXF (AutoCAD, Fusion, SheetCAM и т. д.) может импортировать полилинии.
