Metal Bending Prototype
Моделируйте длину фланцев, положение нейтральной оси и вычеты на изгиб для работ с листовым металлом перед тем, как приступать к инструментальной оснастке.
Открыть утилиту

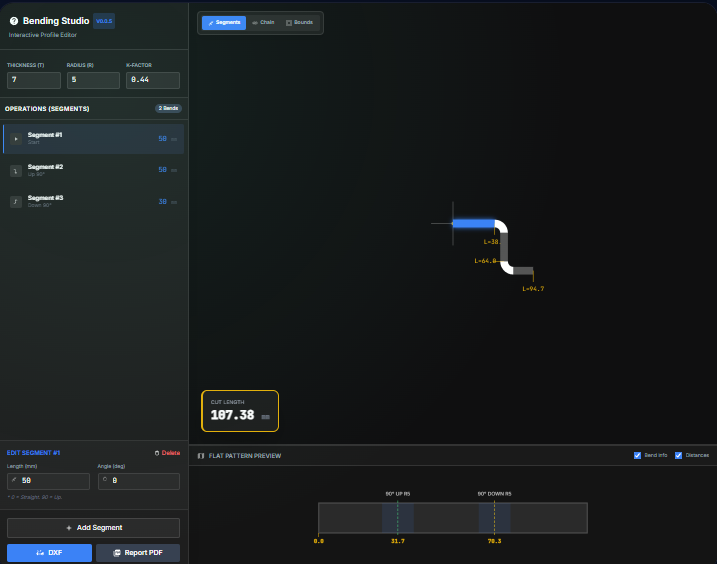

Что она делает
Экспериментируйте с K-factors, bend deductions и положениями нейтральной оси перед отправкой программ на листогибочный пресс. Введите толщину, радиус и углы, чтобы увидеть общую длину развертки и припуски на изгиб, которые соответствуют допускам ISO 2768 или ANSI.
Когда использовать (и когда не использовать)
Используйте, когда:
- Вы составляете или пересматриваете программы для листогиба и хотите проверить припуски перед производством.
- Вы хотите настроить K-factor или bend deductions для соответствия новой партии материала или оснастке пресса.
- Вам нужно быстрое учебное пособие для стажеров, изучающих, как длина фланца меняется при разных радиусах.
Избегайте, когда:
- Вы моделируете штампованные, вальцованные или сильно нелинейные изгибы, для которых требуются данные FEA или поставщика.
- Вам нужны автоматические развертки для сложных деталей с множеством изгибов; выполняйте расчет для каждого изгиба и объединяйте результаты.
Входные и выходные данные
Входные данные
| Вход | Описание |
|---|---|
| Толщина материала | Калибр или толщина листа, который вы сгибаете. |
| Внутренний радиус изгиба | Радиус в области нейтральной оси; определяет значения припуска. |
| Угол изгиба | Угол после пружинения; вводите согласованные единицы измерения. |
| Длины фланцев | Длины полок, прилегающих к изгибу, которые входят в общую длину развертки. |
| K-factor или bend deduction | Выберите расчет на основе K-factor или известного вычета. |
| Заметки о материале или оснастке | Необязательные заметки о ширине матрицы, направлении волокон или настройке пресса. |
Выходные данные
| Выход | Формат | Примечания |
|---|---|---|
| Общая длина развертки | Числовой | Длина для программирования или резки перед формовкой. |
| Припуск / вычет на изгиб | Числовой | Вычисляется на основе толщины, радиуса и угла для указанного K-factor. |
| Положение нейтральной оси | Числовой | Положение, выраженное как коэффициент толщины для справки. |
| Карточка сводки | На экране | Значения для копирования в заметки CAM или технологические карты. |
Как использовать
- Введите толщину листа и внутренний радиус изгиба.
- Установите угол изгиба и длины фланцев, требующие развертки.
- Выберите, производить ли расчет на основе K-factor или bend deduction.
- Просмотрите полученную длину развертки и значения припусков.
- Скопируйте значения в вашу программу CAM или сохраните скриншот.
Пример данных: Толщина: 3 мм, Внутренний радиус: 4 мм, Угол изгиба: 90 град, Фланцы: 50 мм и 75 мм, K-factor: 0.38.
- Ожидаемый результат: Показывает длину развертки и припуск на изгиб для двухполочного изгиба, чтобы вы могли запрограммировать пресс или CAM-развертку.
Точность и проверка
- Предполагается свободная гибка с единым K-factor по всему изгибу.
- Не учитывает направление волокон или износ инструмента; проверьте на пробном образце перед полным запуском.
- Соблюдайте единообразие единиц измерения; инструмент не конвертирует смешанные значения.
- Используйте тестовые образцы на прессе для уточнения K-factor для каждой партии материала.
FAQ
- Поддерживает ли она несколько изгибов? Используйте её для каждого изгиба или полки отдельно; объединяйте результаты для сложных деталей.
- Могу ли я работать в дюймах и метрической системе? Да. Вводите значения в тех единицах, которые вы используете; математика не зависит от единиц измерения.
- Как мне экспортировать числа? Копируйте их прямо из сводки или сделайте быстрый скриншот.
- Работает ли она оффлайн? Да. Все работает локально в вашем браузере.
- Что если мой листогиб использует таблицы вычета на изгиб? Выберите режим bend deduction и подставьте значение из таблицы, чтобы увидеть итоговую длину развертки.
