Magnetic Level Gauge Configurator
Настраивайте размеры, соединения и опции магнитных указателей уровня (magnetic level gauges) с живым эскизом и экспортом PDF-спецификации.
Открыть утилиту
Что это делает

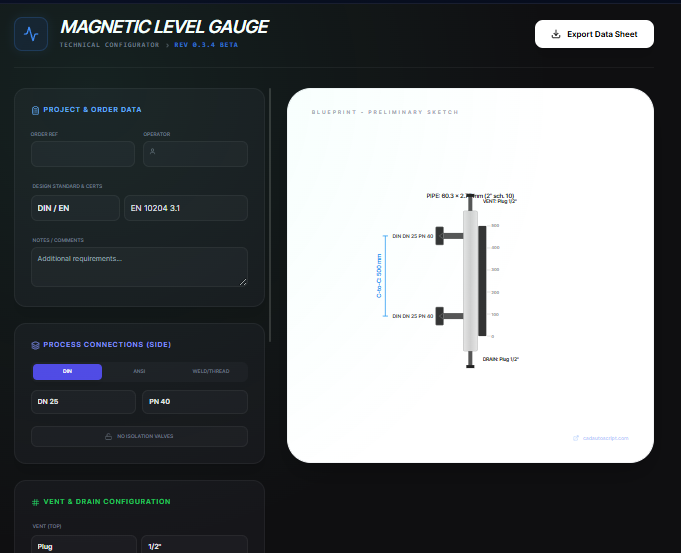

Выбирайте технологические соединения, размеры камеры, параметры вентиляции и дренажа, а также материалы. Просматривайте живой SVG-эскиз и экспортируйте PDF-спецификацию (datasheet), которая фиксирует все параметры для закупки или проверки поставщиком.
Когда использовать (и когда нет)
Используйте, когда:
- Вы составляете спецификацию магнитного указателя уровня для запроса цены или внутренней проверки.
- Вы хотите проверить межосевое расстояние (center-to-center) и стандарты соединений перед заказом.
- Вам нужен быстрый PDF-datasheet для обмена данными с отделами трубопроводов или КИПиА.
Избегайте, когда:
- Вам требуются сертифицированные расчеты давления или расчеты поплавка от производителя.
- Вы настраиваете радары с направленной волной (guided wave radar) или немагнитные приборы уровня.
Входные и выходные данные
Входные данные
| Параметр | Описание |
|---|---|
| Process connection standard and size | Опции DIN, ANSI, под сварку или резьбовые для боковых соединений. |
| Center-to-center dimension | Длина измерительной камеры, используемая для масштабирования эскиза. |
| Top and bottom connections | Варианты вентиляции и дренажа (заглушка, клапан или фланец). |
| Materials and ratings | Материал камеры, класс давления фланцев и допущения по удельному весу среды. |
| Instrumentation options | Переключатели, удаленные трансмиттеры, обогрев и предпочтения по индикатору. |
| Project metadata | Тег (Tag), номер линии, заказчик и примечания для спецификации. |
Выходные данные
| Результат | Формат | Примечание |
|---|---|---|
| PDF datasheet | Технический лист с выбором параметров и масштабированным эскизом. | |
| Live SVG preview | SVG | Эскиз на экране, обновляющийся при вводе данных. |
| Connection summary | На экране | Список параметров процесса, вентиляции и дренажа для проверки. |
Как использовать
- Выберите стандарт, размер и рейтинг технологического соединения.
- Введите межосевое расстояние, а также детали вентиляции и дренажа.
- Установите материалы, удельный вес среды и опциональные датчики или трансмиттеры.
- Добавьте метаданные проекта для прослеживаемости.
- Проверьте эскиз и экспортируйте PDF-спецификацию.
Пример набора данных: Боковые соединения: DIN DN25 PN40 RF, Межосевое: 1800 мм, Верх: 1/2 in NPT plug, Низ: 1/2 in NPT valve, Материал: 316L, Опции: датчики включены, обогрев выключен, Тег: MLG-101.
- Ожидаемый результат: Генерируется PDF-спецификация с выбранными соединениями, размерами, материалами и живым эскизом для MLG-101.
Точность и проверка
- Размеры на эскизе носят иллюстративный характер; уточняйте финальные размеры у поставщика перед изготовлением.
- Классы давления и температуры должны быть проверены на соответствие вашим стандартам проектирования.
- Удельный вес и параметры поплавка приняты по умолчанию; подтвердите их данными процесса, если это критично.
- Файлы остаются локальными до момента загрузки PDF.
FAQ
- Можно ли переключаться между метрической и имперской системами? Да. Вводите значения в ваших единицах; эскиз адаптируется.
- Готов ли PDF для официальной подачи? Это предварительная спецификация; запрашивайте сертифицированные чертежи у производителя.
- Сохраняются ли мои теги? Нет. Данные очищаются при закрытии страницы; сохраняйте PDF.
- Можно ли настроить типы дренажа и вентиляции? Да. Выбирайте заглушку, клапан или фланец.
- Отправляются ли данные на сервер? Нет. Все расчеты локальны.
Связанные инструменты
Список изменений (Changelog)
- Первоначальная документация.
