Industrial Thermometer Configurator
Выбирайте диапазоны, штоки, защитные гильзы (thermowells) и соединения для промышленных термометров, просматривайте превью и экспортируйте PDF-спецификацию.
Открыть утилиту
Что это делает

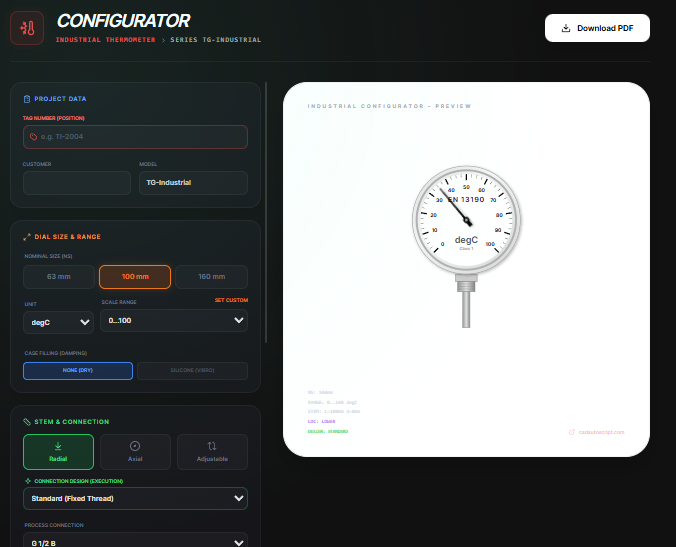

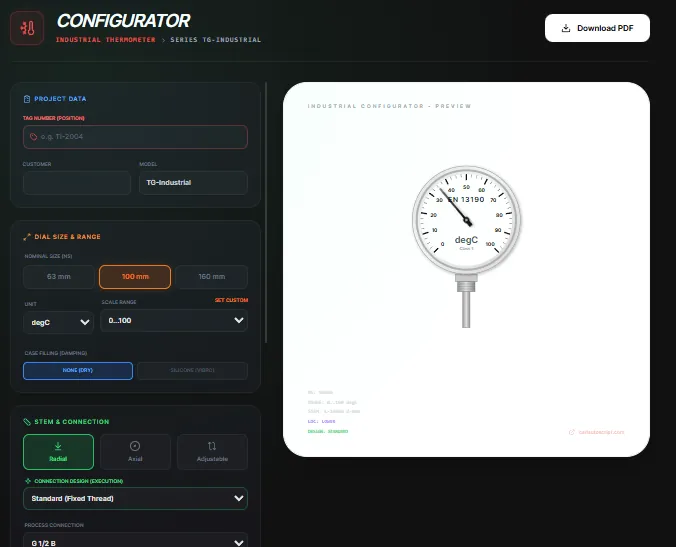

Настраивайте биметаллический промышленный термометр (bimetal thermometer): выбирайте размер шкалы, температурный диапазон, длину и диаметр штока (stem), конструкцию крепления и параметры защитной гильзы (thermowell). Просматривайте SVG-эскиз и экспортируйте PDF-спецификацию (datasheet) с метаданными проекта.
Когда использовать (и когда нет)
Используйте, когда:
- Вы формируете пакет документации по КИПиА и вам нужна быстрая спецификация термометра.
- Вы хотите проверить длину штока, соединение и параметры гильзы перед заказом.
- Вам нужен PDF-лист для печати или отправки поставщикам и сервисным командам.
Избегайте, когда:
- Вам требуются сертифицированные расчеты на давление или вибрацию помимо предварительной спецификации.
- Вы подбираете электронные датчики RTD или преобразователи вместо биметаллических термометров.
Входные и выходные данные
Входные данные
| Параметр | Описание |
|---|---|
| Dial nominal size and unit | Выбор 63, 100 или 160 мм; шкалы Цельсия или Фаренгейта. |
| Temperature range | Предустановленные диапазоны или ввод min/max для рабочих условий. |
| Stem geometry and material | Выбор геометрии (длина, диаметр) и материала штока для погружения. |
| Connection location and standard | Нижнее, заднее или регулируемое крепление с резьбами G, NPT или метрическими. |
| Case material and fill | Сухой или заполненный силиконом корпус, а также выбор стекла. |
| Thermowell options | Выбор цельноточеной или сварной гильзы, материала, соединения с процессом, длины погружения и расширения. |
| Project metadata | Номер тега (Tag), среда, стандарт, сертификаты и опции (например, контрольная стрелка). |
Выходные данные
| Результат | Формат | Примечание |
|---|---|---|
| PDF datasheet | Генерируется локально с выбранными параметрами и эскизом. | |
| SVG preview | На экране | Живой чертеж, обновляющийся при изменении геометрии. |
| Configuration summary | На экране | Быстрый обзор выбранного диапазона, штока, соединения и гильзы. |
Как использовать
- Выберите размер шкалы и температурный диапазон (предустановленный или пользовательский).
- Установите длину, диаметр и материал штока в соответствии с требованиями погружения.
- Выберите расположение соединения и стандарт резьбы; выберите заполнение корпуса и стекло.
- Включите и настройте размеры защитной гильзы (thermowell), если она необходима.
- Проверьте превью и экспортируйте PDF-спецификацию.
Пример набора данных: Шкала: 100 мм, Диапазон: 0...200 C, Шток: 8 x 200 мм (нерж.), Крепление: нижнее G 1/2, Корпус: заполнен силиконом, Гильза: цельноточеная G 1/2, погружение 200 мм, Тег: TI-310.
- Ожидаемый результат: PDF-спецификация и превью для TI-310 с указанными параметрами.
Точность и проверка
- Спецификация является предварительной; подтверждайте лимиты давления и правила погружения у производителя.
- Убедитесь в достаточной длине погружения для точного измерения и защиты чувствительного элемента.
- Единицы и диапазоны отражают ваш ввод; перепроверьте их перед размещением заказа.
- Все расчеты выполняются локально до момента сохранения PDF.
FAQ
- Можно ли установить произвольный диапазон? Да. Переключитесь на пользовательский ввод (custom) и введите min/max.
- Поддерживаются ли градусы Фаренгейта? Да. Выберите единицу измерения перед выбором диапазона.
- Можно ли запустить утилиту офлайн? Да. Отрисовка и экспорт в PDF происходят в браузере.
- Рассчитывает ли утилита размеры гильз автоматически? Она следует вашим вводным данным; проверяйте их на соответствие требованиям процесса.
- Где хранятся мои данные? Только в вашем браузере до экспорта в PDF.
