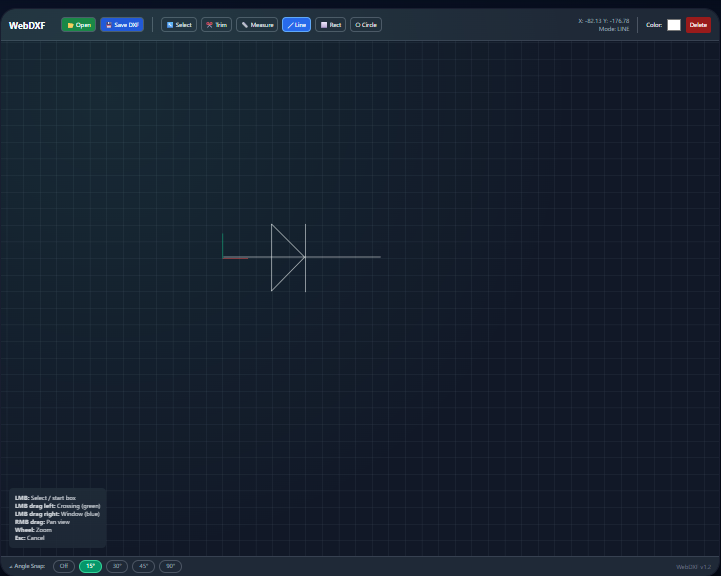

WebDXF Editor
Обрезайте геометрию, аннотируйте длину и сохраняйте DXF-файлы прямо в браузере для быстрой проверки качества или тестирования макросов.
Открыть утилиту
Что делает
Открывайте DXF-файлы в браузере, обрезайте или измеряйте объекты и сохраняйте изменения обратно в DXF без использования тяжелых САПР. Идеально подходит для быстрой проверки качества, тестирования макросов или доработки геометрии перед дальнейшим использованием.
Когда использовать (и когда нет)
Используйте, когда:
- Вам нужно обрезать лишние линии или быстро провести измерения без запуска настольной САПР.
- Вы тестируете CAD-макросы и хотите проверить вывод DXF.
- Вам нужна офлайн-проверка DXF перед отправкой поставщикам.
Избегайте, когда:
- Вам требуется 3D-моделирование, зависимости или расширенные функции черчения.
- Ваш файл очень большой или содержит много штриховок, и лучше использовать полноценную рабочую станцию САПР.
Входные и выходные данные
Входные данные
| Вход | Описание |
|---|---|
| DXF файл | Загрузите чертеж, который вы хотите просмотреть или отредактировать. |
| Видимость слоев или цвета | Переключайте слои, чтобы сосредоточиться на важной геометрии. |
| Режим выбора и привязки | Выберите способ выделения и измерения линий. |
| Единицы измерения | Используйте единицы исходного DXF или свой собственный масштаб. |
Выходные данные
| Выход | Формат | Примечания |
|---|---|---|
| Отредактированный DXF | DXF | Сохраните обновленную геометрию локально. |
| Показания измерений | На экране | Длины и расстояния для быстрой проверки качества. |
Как использовать
- Загрузите ваш DXF-файл в редактор.
- Переключите слои или привязки, чтобы изолировать нужную геометрию.
- Обрежьте, аннотируйте или измерьте по мере необходимости.
- Проверьте чертеж на экране на точность.
- Скачайте обновленный DXF.
Пример набора данных: Откройте flange.dxf, обрежьте лишние линии построения, измерьте делительную окружность отверстий и сохраните очищенный DXF.
- Ожидаемый результат: Возвращает очищенный DXF плюс измерения на экране, которые можно использовать в заметках проверки качества.
Точность и проверка
- Разработано для рабочих процессов DXF; сохраните резервную копию оригинала перед перезаписью.
- Большие файлы в браузере могут работать медленнее, чем на рабочей станции.
- Единицы измерения соответствуют исходному DXF; проверяйте масштаб при импорте из источников с разными единицами измерения.
- Все правки остаются локальными; экспортируйте, чтобы сохранить изменения.
FAQ
- Какие версии DXF поддерживаются? Работает с обычной геометрией DXF версии R12 и выше.
- Поддерживает ли он блоки и штриховки? Простые блоки работают; сложные штриховки могут замедлять работу и должны быть проверены после экспорта.
- Хранятся ли правки онлайн? Нет. Файлы никогда не покидают ваш браузер.
- Можно ли изменить единицы измерения? Используйте масштаб в вашем DXF; инструмент учитывает исходную геометрию.
- Сохранятся ли названия слоев? Данные слоев сохраняются при пересохранении.
