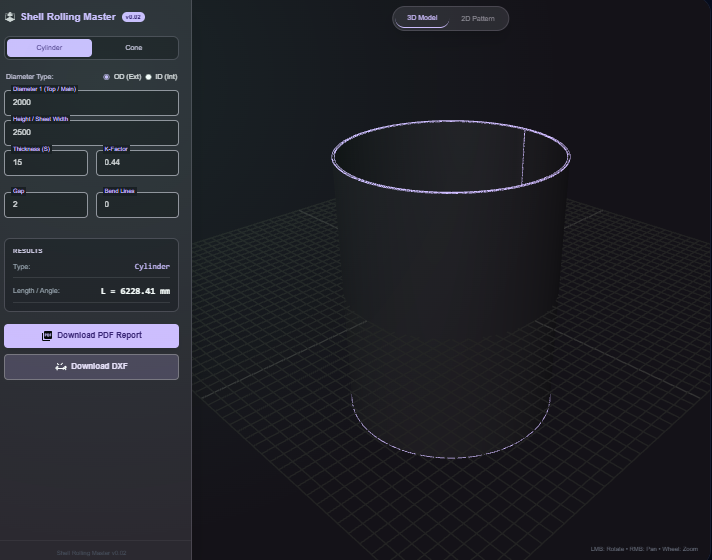

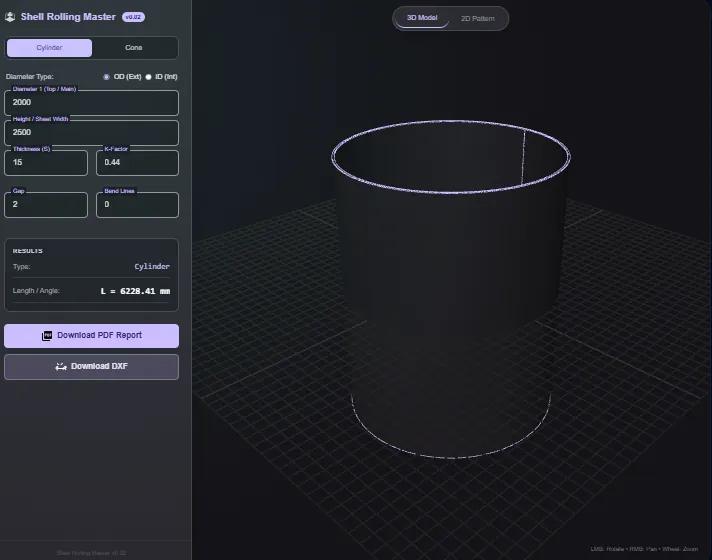

Cylindrical Shell Rolling Calculator
Оценка межосевого расстояния валков, припуска на гибку и развертки для цилиндрических обечаек с пресетами EN 13445 / ASME VIII.
Открыть утилиту
Что делает
Рассчитайте межосевое расстояние валков, припуск на гибку и длину развертки для цилиндрических обечаек до того, как лист попадет на вальцы. Используйте пресеты в стиле EN 13445 или ASME VIII, добавьте припуски на зазор шва или перегиб и передайте сводку оператору.
Когда использовать (и когда нет)
Используйте, когда:
- Вам нужно расстояние между валками и длина развертки для цилиндрической обечайки перед передачей задания в цех.
- Вы хотите сравнить рекомендации EN 13445 и ASME VIII или поделиться смещениями с инспектором.
- Вам нужна печатная карта настройки для операторов без открытия таблиц.
Избегайте, когда:
- Вы вальцуете конусы, переходы или нецилиндрические формы.
- Вам требуются проверки методом конечных элементов или расчеты мощности станка, выходящие за рамки простых припусков на гибку.
Входные и выходные данные
Входные данные
| Вход | Описание |
|---|---|
| Целевой диаметр обечайки | Наружный или внутренний диаметр, который должна иметь обечайка после вальцовки. |
| Толщина листа | Толщина материала, которая определяет нейтральную ось и припуск. |
| Длина обечайки и зазор шва | Готовая длина плюс любой зазор для прихватки/сборки, который вы хотите оставить. |
| Стандартный пресет | Выберите EN 13445, ASME VIII или пользовательские припуски для вашего цеха. |
| Припуск на перегиб или плоский хвост | Насколько больше вы хотите прокатать концы, чтобы минимизировать плоские участки. |
| Расстояние между валками или геометрия станка | Дополнительные входные данные для проверки возможностей и прогиба. |
Выходные данные
| Выход | Формат | Примечания |
|---|---|---|
| Руководство по расстоянию между валками | На экране | Рекомендуемое расстояние для достижения целевого диаметра с минимальными плоскими хвостами. |
| Длина развертки | Числовой | Длина для раскроя листа перед вальцовкой с учетом зазора шва. |
| Припуск на гибку / вычет | Числовой | Значения припусков, которые вы можете скопировать в карту раскроя или техпроцесс. |
| Печатные заметки по настройке | Текст | Скопируйте или распечатайте прямо со страницы для оператора вальцов. |
Как использовать
- Введите целевой диаметр обечайки и готовую длину.
- Установите толщину листа и выберите стандартный пресет, соответствующий вашему заданию.
- Добавьте зазор шва и любые корректировки на перегиб или плоские хвосты.
- Просмотрите расстояние между валками, длину развертки и значения припусков.
- Распечатайте или скопируйте значения в цеховую карту.
Пример набора данных: Наружный диаметр обечайки: 1500 мм, Толщина: 12 мм, Длина: 2500 мм, Зазор шва: 3 мм, Пресет: EN 13445, Перегиб: небольшое смещение в сторону концов для уменьшения плоских хвостов.
- Ожидаемый результат: Выдает длину развертки, предложения по расстоянию между валками и значения припусков, готовые для передачи оператору вальцов.
Точность и проверка
- Предполагается цилиндрическая обечайка с равномерной толщиной и умеренным пружинением, учитываемым пресетом.
- Не заменяет проверку мощности станка или детальные расчеты напряжений.
- Используйте данные испытаний завода-изготовителя для уточнения перегиба для сплавов с другим пружинением.
- Проведите выборочную проверку на тестовом образце перед запуском полноразмерных листов.
FAQ
- Поддерживаются ли дюймы наряду с метрической системой? Да. Вводите числа в используемой вами системе единиц; расчеты не зависят от единиц измерения.
- Можно ли экспортировать результаты? Используйте диалоговое окно печати браузера или скопируйте значения в свой шаблон; на сервере ничего не хранится.
- Рассчитывает ли он конусы или отводы? Нет. Текущая модель предполагает константный цилиндр.
- Как учитывается пружинение? Пресеты включают типичные допуски. Отрегулируйте перегиб или припуски для вашей партии материала.
- Сохраняются ли мои записи? Нет. Закройте страницу, чтобы очистить все; данные хранятся только в памяти вашего браузера.
