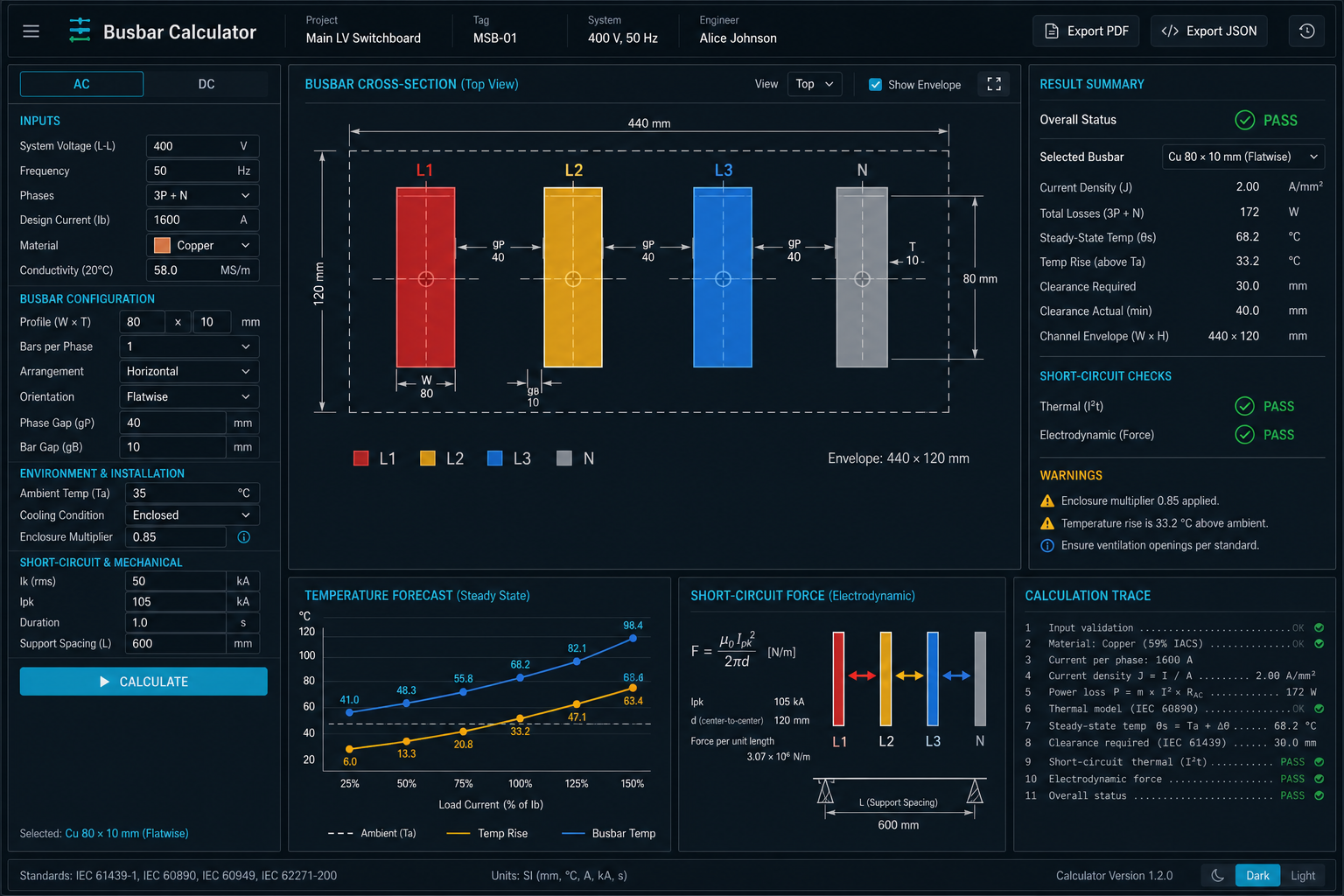

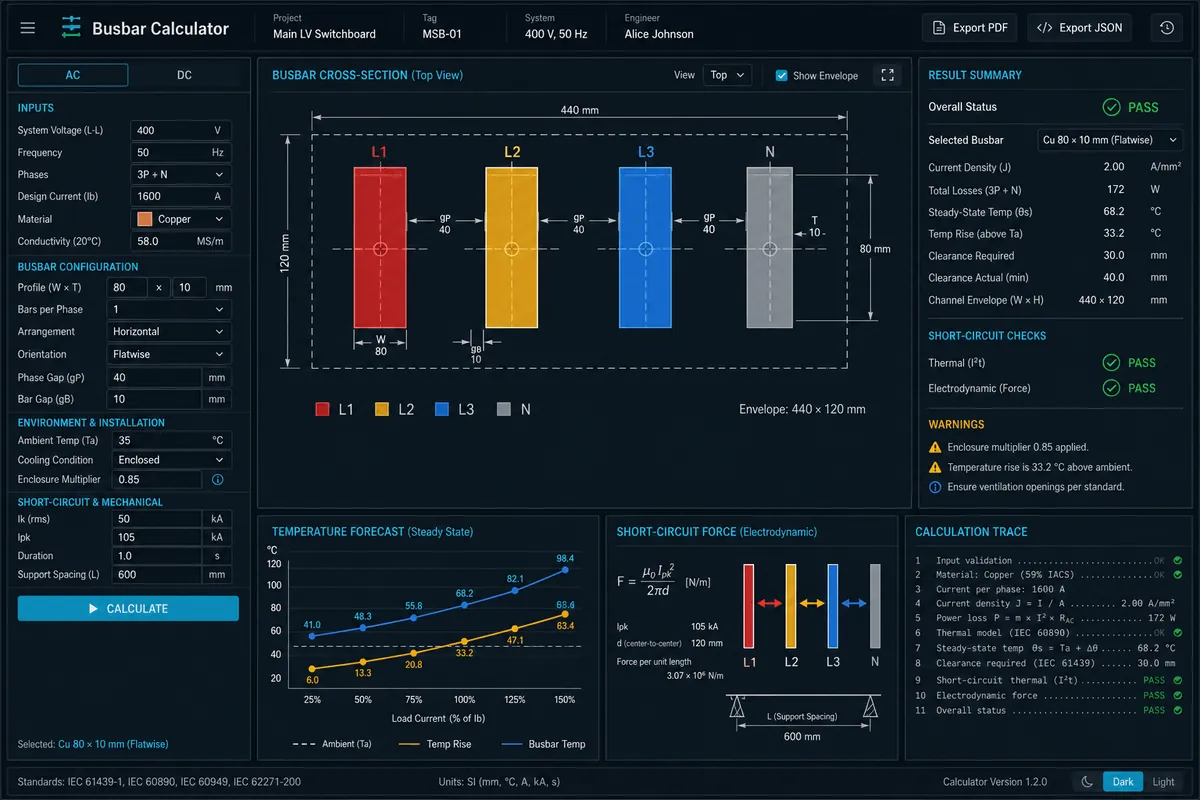

Busbar Calculator
Busbar Calculator помогает предварительно подобрать прямоугольные шины для электрических шкафов: сравнить медь и алюминий, оценить нагрев, проверить зазоры и выгрузить PDF-отчёт без загрузки данных на сервер.
Что делает утилита
Утилита предназначена для предварительных расчётов шин в низковольтных шкафах и распределительных сборках. Пользователь задаёт тип системы AC/DC, напряжение, ток, число фаз, материал, размеры прямоугольной шины, количество шин на фазу, компоновку, условия охлаждения и параметры короткого замыкания. После каждого изменения пересчитываются плотность тока, сопротивление, потери, прогноз температуры, габарит канала, статус зазоров и запас по КЗ.
Приложение подключено как самостоятельный micro-app в static/utility-apps/busbar-calculator. Оболочка CAD AutoScript показывает его так же, как остальные утилиты сайта: через страницу каталога, статью, комментарии, реакции и общую систему доступа.
Когда использовать
- Для предварительного выбора медных или алюминиевых прямоугольных шин.
- Для сравнения одной, двух, трёх или четырёх шин на фазу до компоновки шкафа.
- Для оценки потерь на метр и установившейся температуры при выбранном охлаждении.
- Для быстрой проверки, какие фазные зазоры и отступы требуют инженерного внимания.
- Для подготовки PDF-заметки к обсуждению проекта или QA-проверке.
Входные и выходные данные
| Раздел | Ввод | Результат |
|---|---|---|
| Электрика | AC/DC, напряжение, ток, частота, фазы | Плотность тока, сопротивление, потери на метр |
| Материал и профиль | Медь, алюминий, ширина, толщина, шин на фазу | Площадь, масса, ранжирование кандидатов |
| Компоновка | Горизонтально/вертикально, flatwise/edgewise, зазоры | Схема сечения, центры фаз, габарит канала |
| Среда | Температура, охлаждение, множитель корпуса | Установившаяся температура и график прогноза |
| Короткое замыкание | RMS ток, длительность, пиковый ток, шаг опор | Статус тепловой и механической проверки |
| Отчёты | Проект, шкаф, тег, ревизия, инженер | PDF, JSON импорт/экспорт, CAD payload |
Важные ограничения
Встроенные свойства материалов, рейтинги профилей, охлаждение и правила зазоров помечены как example-only. Они помогают протестировать рабочий процесс, но не являются сертифицированной расчётной базой. Для реального выпуска замените их утверждёнными DIN, IEC, каталогами производителя или проектными данными и проверьте расчёт по правилам вашей организации.
Типовой процесс
- Заполните данные проекта и электрические параметры.
- Выберите медь или алюминий и просмотрите предложенные профили.
- Настройте количество шин на фазу, ориентацию, фазные зазоры и отступы корпуса.
- Проверьте сечение, плотность тока, потери и температурный прогноз.
- Добавьте параметры КЗ, если они известны.
- Экспортируйте PDF-отчёт или JSON-конфигурацию для дальнейшей проверки.
Допущения и стандарты
- Основа стандартов: Подбор размеров, тепловые проверки и проверки зазоров ориентированы на практику по шинам DIN 43670 / DIN 43671 и концепции зазоров IEC 60664, с использованием встроенных примерных наборов данных, а не сертифицированных таблиц.
- Ключевые допущения:
- Установившийся режим работы при заданных токе, температуре окружающей среды и настройке охлаждения.
- Прямоугольные медные или алюминиевые шины с равномерными свойствами материала.
- Номинальные размеры профиля без производственных допусков.
- Проверки короткого замыкания используют RMS ток, длительность, пиковый ток и шаг опор точно в том виде, как они введены.
- Ограничения:
- Встроенные константы материалов, рейтинги профилей, настройки охлаждения и правила зазоров являются только примерными наборами данных для разработки, а не сертифицированной расчетной базой.
- Переходные тепловые процессы, гармоники и эффекты близости/поверхностный эффект за пределами встроенной модели не учитываются.
- Конструкция соединений, покрытия, значения моментов затяжки и проектирование вентиляции корпуса выходят за рамки.
- ⚠️ The Busbar Calculator предоставляет предварительную поддержку в подборе размеров. Результаты должны быть проверены квалифицированным инженером в соответствии с действующей редакцией норм и спецификацией проекта перед изготовлением или закупкой.
