Bourdon Gauge Configurator
Выбирайте номинальные размеры, диапазоны, соединения и аксессуары для манометров с трубкой Бурдона, а затем экспортируйте лист технических данных в PDF.
Открыть утилиту
Что оно делает

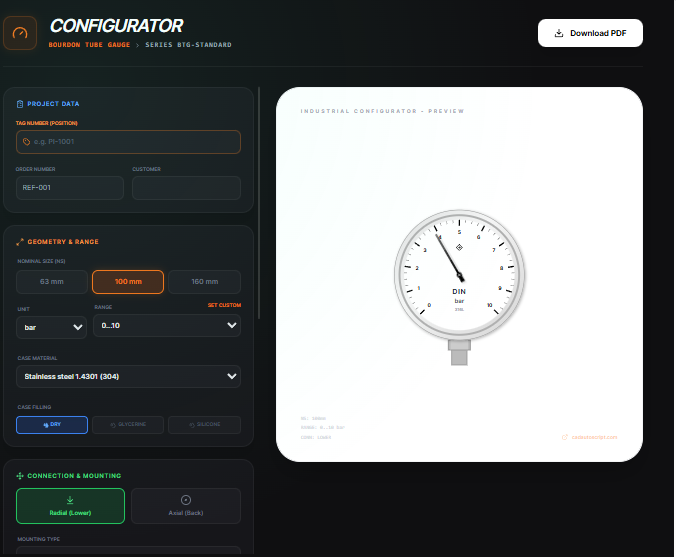

Выбирайте размер циферблата, диапазон давления, стандарт соединения, заполнение корпуса и аксессуары для манометра с трубкой Бурдона. Просматривайте чертеж манометра, переключайте варианты сифонов или клапанов и экспортируйте лист технических данных в PDF с вашим выбором.
Когда использовать (и когда нет)
Используйте, когда:
- Вы готовите спецификацию манометра для ценового предложения или внутреннего согласования.
- Вам нужно быстро сравнить варианты соединений или заполнения с помощью живого превью.
- Вам нужен PDF-лист для отправки поставщикам без ожидания чертежей от конструкторского отдела.
Избегайте, когда:
- Вам нужны сертифицированные показатели давления или одобрения, выходящие за рамки предварительного листа данных.
- Вы настраиваете электронные датчики или мембранные разделители (здесь не рассматриваются).
Входы и выходы
Входы
| Вход | Описание |
|---|---|
| Размер циферблата | Номинальный диаметр шкалы манометра. |
| Диапазон давления и единицы | Выберите предустановленные диапазоны или введите пользовательский. |
| Расположение и стандарт соединения | Нижнее/заднее крепление с DIN, ANSI, NPT или другими вариантами. |
| Заполнение корпуса и окно | Сухие или заполненные корпуса, плюс материал окна. |
| Аксессуары | Сифон, клапан, фланец или другие опции для включения. |
| Метаданные проекта | Тег, номер линии и примечания для листа данных. |
Выходы
| Выход | Формат | Примечания |
|---|---|---|
| PDF datasheet | Сводка по манометру с превью и выбранными параметрами. | |
| Gauge preview | На экране | Живой чертеж, который обновляется по мере изменения настроек. |
Как использовать
- Выберите размер циферблата и диапазон давления (предустановленный или пользовательский).
- Выберите расположение соединения, стандарт и заполнение корпуса.
- Переключите аксессуары, такие как сифон, клапан или фланец.
- Добавьте теги проекта или примечания.
- Экспортируйте лист технических данных в PDF для проверки или подачи.
Пример данных: Циферблат: 100 мм, Диапазон: от 0 до 10 бар, Соединение: заднее G 1/2, Заполнение: глицерин, Аксессуар: сифон, Тег: PG-204.
- Ожидаемый результат: Создает PDF-лист данных с выбранным диапазоном, соединением, заполнением, аксессуаром и изображением превью для PG-204.
Точность и проверка
- Лист данных является предварительным; уточняйте показатели давления и контактирующие материалы у производителя.
- Диапазоны и единицы вводятся пользователем; убедитесь, что они соответствуют вашим технологическим пределам.
- Аксессуары носят индикативный характер; проверьте зацепление резьбы и монтажные зазоры перед установкой.
- Все расчеты остаются локальными; сохраните PDF для архивирования вашего выбора.
FAQ
- Могу ли я ввести пользовательский диапазон? Да. Используйте пользовательский диапазон, когда предустановки не соответствуют вашим потребностям.
- Поддерживаются ли имперские единицы измерения? Да. Вводите psi или bar по необходимости; в листе данных будет указано то, что вы ввели.
- Могу ли я добавить логотип своей компании? Используйте экспортированный PDF и добавьте брендинг в дальнейшем, если это необходимо.
- Соответствует ли превью реальному масштабу? Оно носит иллюстративный характер; запрашивайте сертифицированные чертежи для точных размеров.
- Загружаются ли мои данные? Нет. Все работает в браузере.
