Dished End (Vessel Head) Calculator
Arvuta surveanuma põhja geomeetria, tooriku läbimõõt ja kaal torosfäärilistele ja ellipsoidsetele põhjadele (DIN 28011, DIN 28013, SS 895) koos stutside konfigureerimise, QC aruannete ja brauseripõhise 3D STEP ekspordiga.
Ava rakendus
Mida see teeb
Surveanuma põhja geomeetria, kaalu ja mahu kohene arvutamine. See genereerib visuaalse profiili koos stutside asukohtadega, ekspordib vastava 3D STEP mudeli ja koostab prinditava tootmisaruande koos oodatavate tolerantsidega kvaliteedikontrolli jaoks.
Millal seda kasutada (ja millal mitte)
Kasutage, kui:
- Teil on vaja hinnata kaalu ja tooriku läbimõõtu materjali tellimiseks.
- Soovite visualiseerida stutside asukohti põhja kumeruse suhtes.
- Vajate kiiret QC lehte standardsete tolerantsidega (DIN 28005-1) tootmistsehhi jaoks.
- Soovite brauseripõhist 3D STEP faili konfigureeritud põhjast edasiseks tööks CAD-tarkvaras.
Vältige, kui:
- Projekteerite ASME 2:1 ellipsoidseid põhjasid (välja arvatud juhul, kui geomeetria ühtib käsitsi etteantud DIN/SS seadistustega).
- Vajate ASME VIII Div 1 rõhuklasse või pingeanalüüsi.
Sisendid ja väljundid
Sisendid
| Sisend | Kirjeldus |
|---|---|
| Standard | Valige DIN 28011, DIN 28013 või SS 895 vahel. |
| Geomeetria (Da, s, h1) | Välisläbimõõt, seinapaksus ja sirge serva kõrgus. |
| Materjal | Valige tavaliste markide seast (P265GH, roostevaba teras, titaan), et määrata tihedus. |
| Serva ettevalmistus | Konfigureeritav V-faasi nurk ja juurepinna mõõtmed. |
| Stutsid | Lisage stutsid spetsiifiliste DN suuruste ja asukohtadega. |
Väljundid
| Väljund | Formaat | Märkused |
|---|---|---|
| Geomeetria (H, h2, R, r) | Numbriline | Kogukõrguse, kumeruse kõrguse, sfääri raadiuse ja kumerusraadiuse arvutused. |
| Kaal ja maht | Numbriline | Hinnanguline lõppkaal ja sisemaht. |
| Tooriku läbimõõt | Numbriline | Teoreetiline lehe läbimõõt, mis on vajalik vormimiseks. |
| 3D STEP mudel | STEP | Ekspordib konfigureeritud põhja geomeetria brauseris genereeritud 3D failina. |
| QC aruanne | PDF/Print | Formaaditud leht nimiväärtustega ja tühjade väljadega tegelike mõõtmiste jaoks. |
Kuidas kasutada
- Valige tootmisstandard (nt DIN 28011).
- Sisestage välisläbimõõt (Da), paksus (s) ja sirge serv (h1).
- Konfigureerige vajadusel materjal ja serva ettevalmistus (faasi nurk/juurepind).
- (Valikuline) Lisage stutsid, määrates suurus (nt DN50) ja nihe keskmest.
- Laadige alla 3D STEP mudel, kui vajate praegust põhja CAD failina.
- Klõpsake "QC Report (PDF)", et genereerida prinditav tootmisleht.

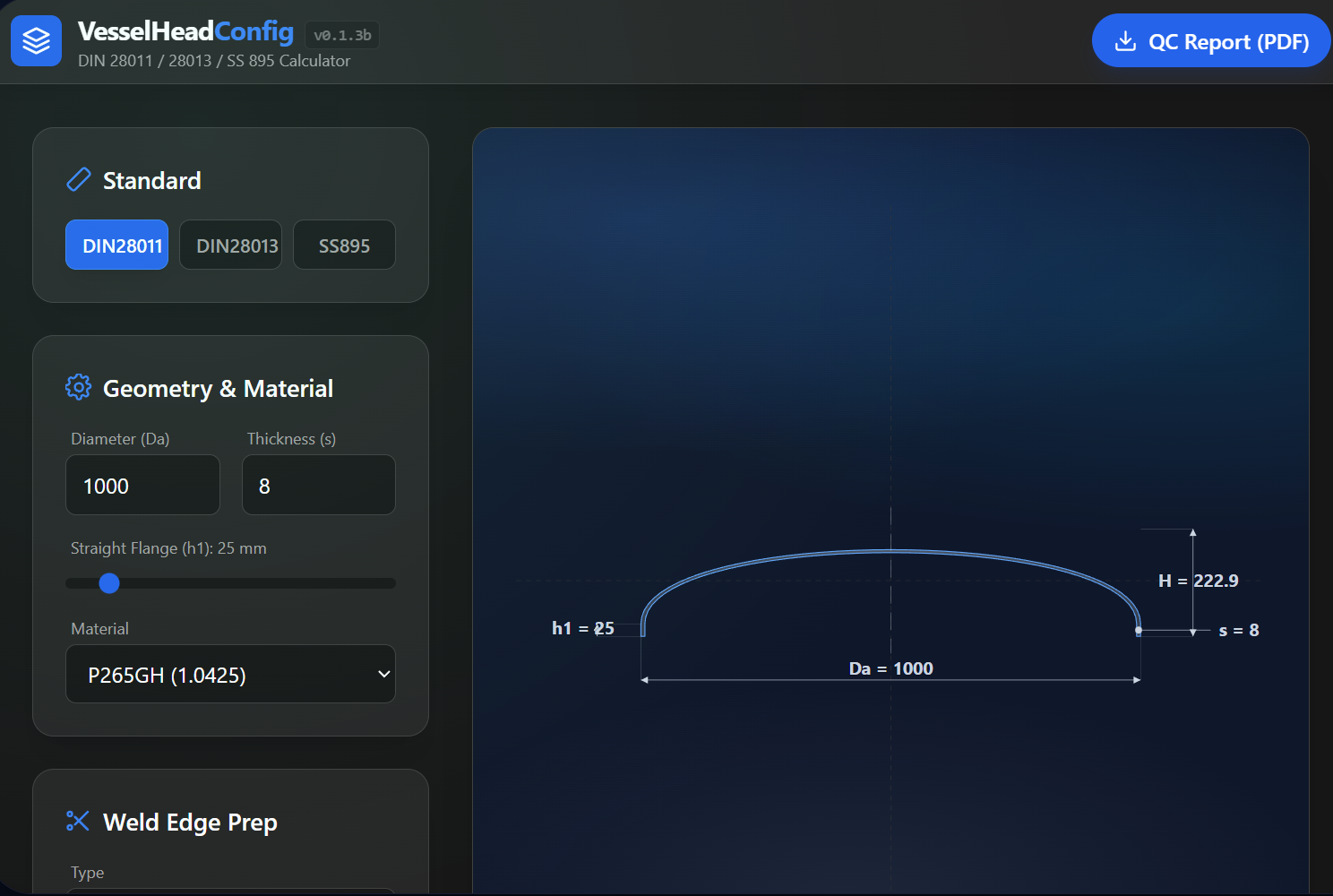

Näidisandmed: Standard: DIN 28011, Da: 1000 mm, s: 8 mm, h1: 25 mm, Materjal: P265GH.
- Oodatav tulemus: Arvutatud kogukõrgus (H), kaalu hinnang (~25 kg) ja visuaalne profiil, mis näitab sfääri ja kumerusraadiust.
Täpsus ja kontroll
- Geomeetria arvutused järgivad konkreetseid valemeid standarditele DIN 28011 (R=Da, r=0,1Da), DIN 28013 ja SS 895.
- Aruande tolerantsid on tuletatud standardist DIN 28005-1 (vormitud põhjad).
- Kaal arvutatakse standardsete tiheduste abil (7,85 süsinikterasele, 7,9 roostevabale terasele).
FAQ
- Millised standardid on toetatud? DIN 28011 (torosfääriline), DIN 28013 (ellipsoidne) ja SS 895.
- Kas see arvutab tooriku läbimõõdu? Jah. See hindab tooriku läbimõõtu, kasutades standardseid tegureid (nt 1,09x või 1,14x Da) pluss sirge serv.
- Kas ma saan konfigureerida keevisliite ettevalmistust? Jah. Saate valida sirge lõike (None) või V-faasi vahel koos konfigureeritava nurga ja juurepinnaga.
- Kas QC aruanne on kohandatav? QC aruanne genereeritakse automaatselt teie sisestatud andmete põhjal ja sisaldab DIN 28005-1 tolerantsid. See prinditakse otse brauserist.
- Kas minu andmed salvestatakse? Ei. Lehe sulgemisel kõik andmed kustutatakse; need jäävad ainult teie brauseri mällu.
Seotud tööriistad
Changelog
- Lisatud brauseripõhine 3D STEP eksport anuma põhjadele.
- v0.1.3b: Lisatud QC aruande genereerimine, stutside konfigureerimine ja serva ettevalmistuse visualiseerimine.
- Esmane väljalase.
