Pipe Cutter Visualizer
Ennusta torude ristumisi, kohanda nihkeid ja ekspordi DXF malle torude ettevalmistamiseks.
Ava utiliit
Mida see teeb

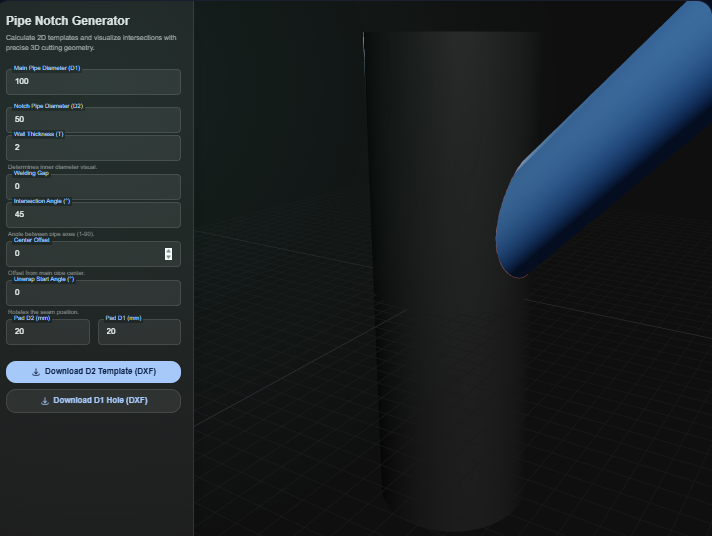

Pipe Cutter Visualizer kuvab torude ristumisi 3D-s, et saaksid kontrollida sadula sobivust enne lõikamist. Sisesta pea- ja harutoru läbimõõdud, kohanda ristumisnurka ning nihet ja laadi alla tegelikus mõõtkavas DXF mallid harutoru mähkimiseks koos vastava avaga peatorul.
Millal seda kasutada (ja millal mitte)
Kasuta seda, kui:
- Tead pea- ja harutoru läbimõõtu ning vajad mähitavat malli põleti, plasma või vesilõikuse jaoks.
- Soovid kontrollida vahesid ja nihkeid enne keevitamist.
- Vajad kiiret DXF geomeetriat CAM tarkvara jaoks või 1:1 väljatrükki töökoja jaoks.
Väldi seda, kui:
- Vajad tugevdusplaatide suuruse määramist või surveanumate koode; see tööriist keskendub ainult geomeetriale.
- Toru on tugevalt ovaalne või nõuab keerukaid faasimisvarusid peale lihtsate nihete.
Sisendid ja väljundid
Sisendid
| Sisend | Kirjeldus |
|---|---|
| Peatoru välisläbimõõt (D1) | Silinder, mille ümber sadul mähitakse. |
| Harutoru välisläbimõõt (D2) | Harutoru, mida lõigatakse. |
| Ristumisnurk | Nurk pea- ja harutoru telgede vahel. |
| Haru nihe | Nihuta sadulat üles või alla vastavalt tegelikele vajadustele. |
| Varu / lõikevaru | DXF väljundile lisatav täiendav serv. |
Väljundid
| Väljund | Formaat | Märkused |
|---|---|---|
| Haru mähise mall | DXF | Lahtirullitud sadul harutoru mähkimiseks 1:1 mõõtkavas. |
| Peatoru väljalõige | DXF | Avatud joon, mis näitab peatorusse lõigatavat ava. |
| 3D eelvaade | Vaateaken | Interaktiivne vaade joonduse kontrollimiseks. |
FAQ
- Kas ma saan töötada tollides ja meetermõõdustikus? Jah. Sisesta väärtused ühikutes, mida kasutad, eeldusel, et oled järjepidev.
- Kas DXF mallid on tegelikus mõõtkavas? Jah. Ekspordid genereeritakse 1:1.
- Kas ma saan kohandada faasimisvaru? Kasuta varu (padding) või nihke kontrolle täiendava materjali jätmiseks.
- Kas see töötab ilma internetita? Jah. Arvutused ja DXF eksport toimuvad brauseris.
