PDF BOM Extractor

Ekstraheerige BOM- ja spetsifikatsioonitabelid vektoriaalsetest PDF-idest puhasteks CSV-ideks, mida saate lokaalselt alla laadida.

Ava utiliit

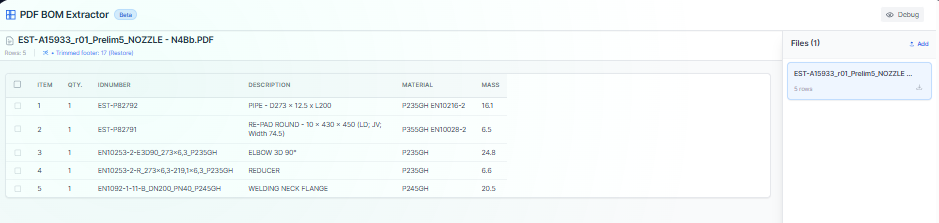

pdf-bom-extractor utility screenshot

Mida see teeb​

Laadige CAD-genereeritud PDF-id, tuvastage automaatselt päiseread ja veerud, eemaldage revisjoni- ja jaluse müra ning eksportige failipõhised CSV-id või ühendatud põhiaruanne. Kõik töötab kliendi poolel, nii et joonised ja ekstraheeritud andmed jäävad teie seadmesse.

Millal seda kasutada (ja millal mitte)​

Kasutage seda, kui:

  • Soovite tõmmata BOM-tabeleid jooniste PDF-idest ilma käsitsi ümbertrükkimiseta.
  • Vajate kiiret CSV-eksporti hankele või QA-le edastamiseks.
  • Eelistate lokaalset sõelumist ilma üleslaadimisteta.

Vältige seda, kui:

  • Teie PDF-id on skaneeritud pildid, mis vajaksid lugemiseks OCR-i.
  • Tabelitel on rasked ühendatud lahtrid või muutuvad veergude arvud, mis rikuvad automaattuvastuse.

Sisendid ja väljundid​

Sisendid​

SisendKirjeldus
PDF-joonisedVektoriaal-PDF-id BOM- või spetsifikatsioonitabelitega.
Päiserea valikKinnitage või kohandage, milline rida määratleb veeru päised.
Veerutuvastuse lülitidKontrollige, kuidas sõeluja veerge grupeerib.
Rea filtridJätke välja revisjoni- või jaluseread, mida te CSV-s ei soovi.
Põhiaruande valikKombineerige väljundid üheks CSV-ks vajadusel.

Väljundid​

VäljundVormingMärkused
Failipõhine CSVCSVÜks CSV iga töödeldud PDF-i kohta.
Põhi-CSVCSVValikuline kombineeritud aruanne kõigist üleslaaditud failidest.
Eelvaate tabelEkraanilVaadake üle ja kohandage enne allalaadimist.

Kuidas kasutada​

  1. Laadige üles üks või mitu joonise PDF-i.
  2. Kinnitage tuvastatud päiserida ja kohandage veerge vajadusel.
  3. Eemaldage jaluse- või revisjonread.
  4. Laadige alla failipõhised CSV-id või põhiaruanne.
  5. Arhiveerige CSV-id oma töövihikuga.

KKK​

  • Kas see teeb OCR-i piltidele? Ei. See loeb ainult vektorteksti.
  • Kas saan töödelda palju faile? Jah. Laadige üles pakett ja eksportige failipõhiselt või põhiaruandena.
  • Kas andmeid laaditakse üles? Ei. Kõik jääb brauserisse.
  • Kuidas käsitletakse ühendatud lahtreid? Sõeluja tasandab veerud; kontrollige ja kohandage pärast eksporti vajadusel.

Seotud tööriistad​

Muudatuste logi​

  • Esialgne dokumentatsioon.
