Metal Bending Prototype
Modellige ääriku pikkusi, neutraaltelje asendeid ja paindemahasid lehtmetalli tööde jaoks enne tööriistade lukustamist.
Ava utiliit
Mida see teeb
Katsetage K-tegureid, paindemahasid ja neutraaltelje asendeid enne programmide saatmist presspiduriga. Sisestage paksus, raadius ja nurgad, et näha kogupikkust ja paindekompensatsioone vastavalt ISO 2768 või ANSI tolerantsiplokile.
Millal seda kasutada (ja millal mitte)
Kasutage seda, kui:
- Koostate või vaatate üle presspiduriprogramme ja soovite enne tootmist kompensatsioone valideerida.
- Soovite häälestada K-tegurit või paindemahasid uue materjalipardi või tööriistastiku jaoks.
- Vajate kiiret õppematerjali praktikantidele, kes õpivad, kuidas ääriku pikkused muutuvad erinevate raadiustega.
Vältige seda, kui:
- Modelleerisite tempitud, rulljooksvaid või tugevalt mittelineaarseid painutusi, mis nõuavad FEA-d või tarnija andmeid.
- Vajate automaatseid lamedaid mustreid keerukate mitme-painutusega osade jaoks; kasutage seda painutuse kohta ja kombineerige tulemused.
Sisendid ja väljundid
Sisendid
| Sisend | Kirjeldus |
|---|---|
| Materjali paksus | Painutatava lehe mõõt või paksus. |
| Sisemine painderaadius | Raadius neutraaltelje piirkonnas; määrab kompensatsiooniväärtused. |
| Paindenurk | Moodustunud nurk pärast peegeldumist; sisestage järjepidevates ühikutes. |
| Ääriku pikkused | Painutuse kõrval olevad jalg-pikkused, mis integreeritakse kogupikkusesse. |
| K-tegur või paindemahasus | Valige arvutuste juhtimiseks K-tegur või teadaolev mahasus. |
| Materjali või tööriista märkused | Valikulised märkused tömbi laiuse, tera suuna või piduri seadistuse kohta. |
Väljundid
| Väljund | Vorming | Märkused |
|---|---|---|
| Kogupikkus lamedalt | Numbriline | Pikkus programmeerimiseks või lõikamiseks enne vormimist. |
| Paindekompenstatsioon / mahasus | Numbriline | Arvutatud paksuse, raadiuse ja nurga põhjal määratud K-teguri jaoks. |
| Neutraaltelje asukoht | Numbriline | Asukoht, väljendatuna paksuse tegurina, viiteks. |
| Kokkuvõttekaart | Ekraanil | Väärtused CAM-märkmetesse või teekaardile kopeerimiseks. |
Kuidas kasutada
- Sisestage lehe paksus ja sisemine painderaadius.
- Seadke paindenurk ja ääriku pikkused, mis vajavad tasandamist.
- Valige, kas juhite matemaatikat K-teguri või paindemahausega.
- Vaadake üle saadud kogupikkus ja kompensatsiooninumbrid.

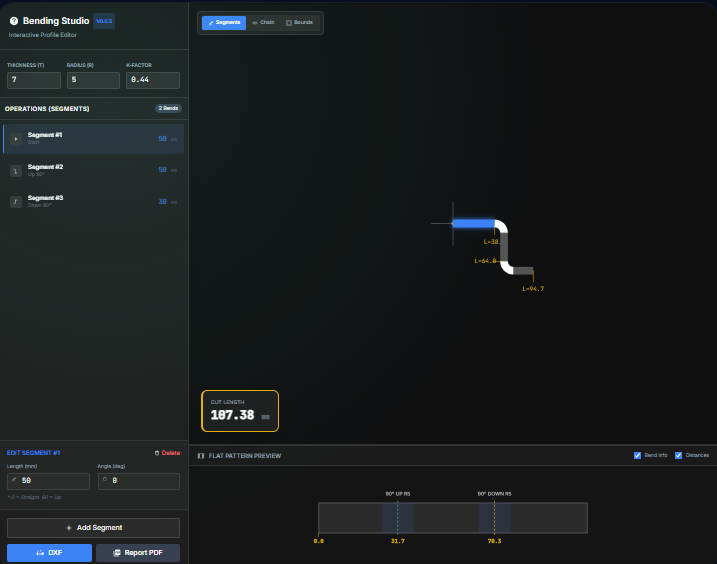

- Kopeerige väärtused oma CAM-programmi või salvestage ekraanipilt marsruutimislehele.
Täpsus ja kontroll
- Eeldab õhkpainutust ühe K-teguriga kogu painutuse ulatuses.
- Ei arvesta tera suunda ega tööriistade kulumist; kontrollige painutatud katsetükiga enne täisproduktsioonile minekut.
- Hoidke sisendühikud järjepidevad; tööriist ei teisenda segaühikuid.
- Kasutage presspidurite katsepakke K-teguri täpsustamiseks iga materjalipartii jaoks.
KKK
- Kas see toetab mitmeid painutusi? Kasutage seda painutuse või jala kohta; kombineerige tulemused keerukate osade jaoks.
- Kas saan töötada tollides ja meetris? Jah. Sisestage väärtused kasutatavates ühikutes; matemaatika on ühikusõltumatu.
- Kuidas numbreid eksportida? Kopeerige need otse kokkuvõttest või tehke kiire ekraanipilt.
- Kas see töötab võrguühenduseta? Jah. Kõik toimub lokaalselt teie brauseris.
- Mis siis, kui minu piduril on paindemahaususe tabelid? Valige paindemahaususe režiim ja sisestage tabeli väärtus, et näha saadud kogupikkust.
