Magnetic Level Gauge Configurator
Seadistage magnetilise tasemeanturi mõõtmed, ühendused ja valikud reaalajas eskiisi ja PDF andmelehe ekspordiga.
Ava utiliit
Mida see teeb

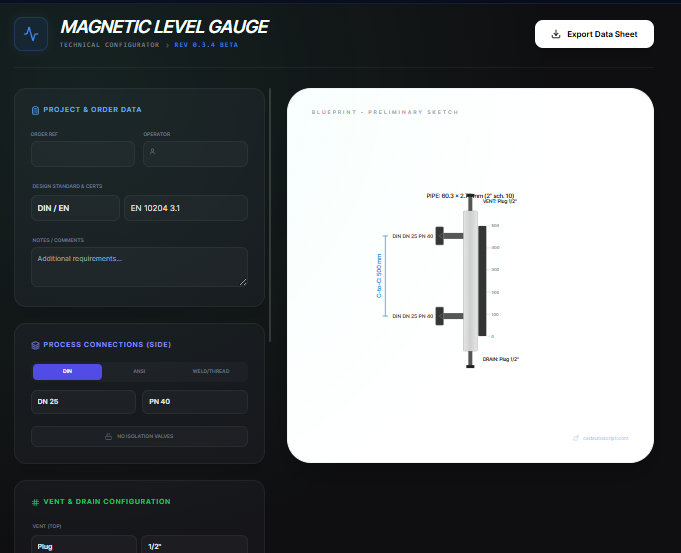

Valige protsessiühendused, kambrili mõõtmed, ventilatsiooni- ja drenaaživalikud ning materjalid, seejärel vaadake reaalajas SVG eskiisi. Eksportige PDF andmeleht, mis kajastab valikuid hanke või tarnija ülevaatuse jaoks.
Millal seda kasutada (ja millal mitte)
Kasutage seda, kui:
- Koostate magnetilise tasemeanturi spetsifikatsiooni hinnapäringuks või sisemiseks ülevaatuseks.
- Soovite enne tellimist kontrollida tsentrist-tsentrisse mõõtmeid ja ühenduse standardeid.
- Vajate kiiret andmelehe PDF-i jagamiseks torustiku- või instrumentatsioonimeeskondadega.
Vältige seda, kui:
- Vajate tootja sertifitseeritud rõhu- või ujukmõõtu arvutusi.
- Konfigureerite juhitud lainete radarit või mittemagnetilisi tasemeinstrumente.
Sisendid ja väljundid
Sisendid
| Sisend | Kirjeldus |
|---|---|
| Protsessiühenduse standard ja suurus | DIN, ANSI, keevitus- või keermestatud valikud külgühenduste jaoks. |
| Tsentrist-tsentrisse mõõde | Kambri pikkus eskiisi skaleerimiseks. |
| Ülemised ja alumised ühendused | Ventilatsiooni- ja drenaaživalikud: kork, ventiil või äärik. |
| Materjalid ja klassid | Kambri materjal, äärikuklass ja eritiheduse eeldused. |
| Instrumentatsiooni valikud | Lülitid, kaugjälgijad, küttejoped ja näidiku eelistused. |
| Projekti metaandmed | Silt, torustiku number, klient ja märkused andmelehe jaoks. |
Väljundid
| Väljund | Vorming | Märkused |
|---|---|---|
| PDF andmeleht | Tehniline leht valikute ja skaleeritud eskiisiga. | |
| Reaalajas SVG eelvaade | SVG | Ekraanil kuvatav eskiis, mis uueneb sisendite muutmisel. |
| Ühenduse kokkuvõte | Ekraanil | Protsessi-, ventilatsiooni- ja drenaažikallüütrid ülevaatuse jaoks. |
Kuidas kasutada
- Valige protsessiühenduse standard, suurus ja klass.
- Sisestage tsentrist-tsentrisse pikkus ning ventilatsiooni- ja drenaažiandmed.
- Seadke materjalid, eritihedus ja valikulised lülitid või edastajad.
- Lisage projekti metaandmed jälgitavuse tagamiseks.
- Vaadake eskiis üle ja eksportige PDF andmeleht.
Täpsus ja kontroll
- Eskiisi mõõtmed on illustratiivsed; kinnitage lõplikud mõõtmed tarnijaga enne valmistamist.
- Rõhu- ja temperatuuriklassid tuleb valideerida vastavalt teie projektikoodile.
- Eritihedus ja ujuku mõõdud on eelduslikud; kontrollige protsessiandmetega, kui need on kriitilised.
- Failid jäävad lokaalseks, kuni laadite PDF alla.
KKK
- Kas saan vahetada meetrilise ja tollisüsteemi vahel? Jah. Sisestage väärtused kasutatavates ühikutes; eskiis skaleeritakse vastavalt.
- Kas PDF on esitamiseks valmis? See on eelnevalt koostatud andmeleht; hankige tarnijalt kinnitus sertifitseeritud jooniste jaoks.
- Kas minu sildid salvestatakse? Ei. Sulgege leht kirjete kustutamiseks või salvestage PDF oma arvestusse.
- Kas saan ventilatsiooni- ja drenaaži tüüpe kohandada? Jah. Valige korgi, ventiili või ääriku stiilid ülemise ja alumise jaoks.
- Kas andmeid saadetakse serverisse? Ei. Arvutused ja eksport toimuvad brauseris.
