Industrial Thermometer Configurator

Valige tööstuslikele termomeetritele vahemikud, sääred (stems), kaitsetaskud (thermowells) ja ühendused, vaadake seadistuse eelvaadet ja eksportige PDF-andmeleht.

Ava rakendus

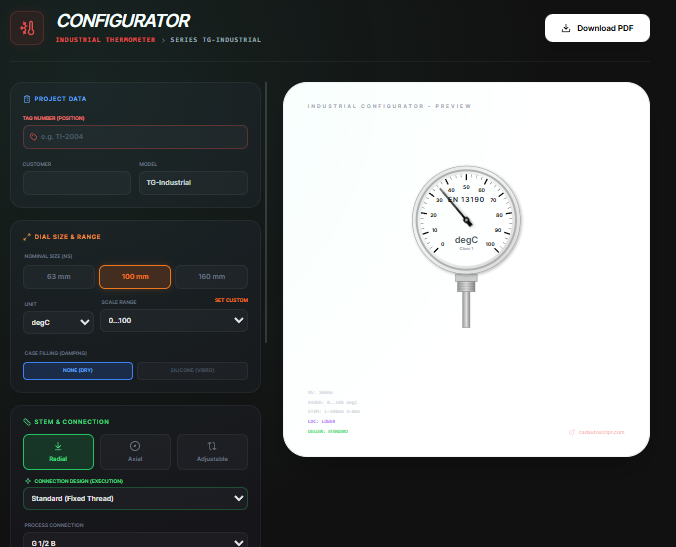

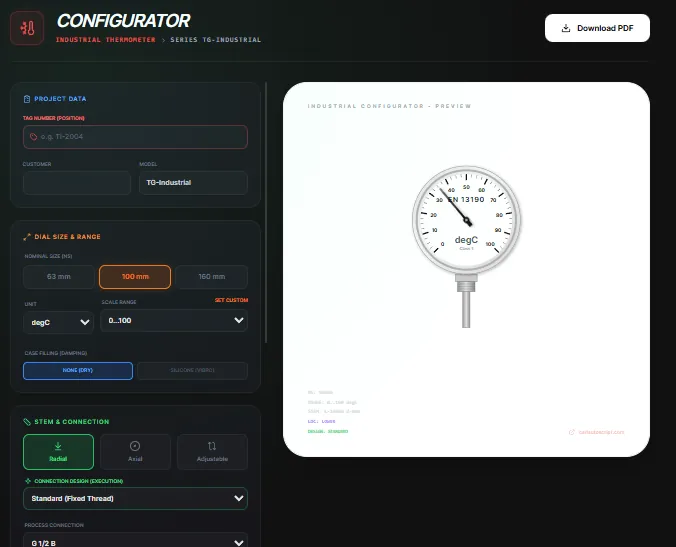

industrial-thermometer-configurator utility screenshot

Mida see teeb​

Konfigureerige bimetall-tööstuslik termomeeter (bimetal thermometer): valige sihverplaadi suurus, temperatuurivahemik, sääre (stem) pikkus ja läbimõõt, paigaldusviis ja kaitsetasku (thermowell) valikud. Vaadake SVG-joonise eelvaadet ja eksportige valikutega PDF-andmeleht.

Millal seda kasutada (ja millal mitte)​

Kasutage seda, kui:

  • Koostate seadmete paketti ja vajate kiiret termomeetri andmelehte.
  • Soovite enne tellimist kontrollida sääre pikkust, ühendust ja kaitsetasku valikuid.
  • Vajate prinditavat PDF-i, mida jagada tarnijate või hooldusmeeskondadega.

Vältige seda, kui:

  • Vajate sertifitseeritud rõhu- või vibratsiooniarvutusi väljaspool esialgset andmelehte.
  • Vajate elektroonilisi RTD andureid või transmittereid bimetall-termomeetrite asemel.

Sisendid ja väljundid​

Sisendid​

SisendKirjeldus
Dial nominal size and unitValige 63, 100 või 160 mm ning Celsius või Fahrenheit vahemik.
Temperature rangeEelseadistatud vahemikud või kohandatud min/max vastavalt protsessi tingimustele.
Stem length, diameter, and materialValige sääre geomeetria ja materjal vastavalt sukeldusvajadusele.
Connection location, design, and standardAlumine, tagumine või reguleeritav kinnitus G, NPT või meetrilise keermega.
Case material and fillKuiv või silikooniga täidetud korpus ning vaateakna valik.
Thermowell optionsLubage treitud või keevitatud taskud, valige disain, materjal, protsessiühendus, sukeldus- ja kaela pikkused.
Project metadata and accessoriesTag-number, keskkond, standard, sertifikaadid ja lisad nagu kontrollosuti või kalibreerimissertifikaat.

Väljundid​

VäljundFormaatMärkused
PDF datasheetPDFGenereeritakse lokaalselt koos valitud parameetrite ja joonisega.
SVG previewEkraanilReaalajas joonis, mis uueneb geomeetria muutmisel.
Configuration summaryEkraanilKiire ülevaade vahemiku, sääre, ühenduse ja kaitsetasku valikutest.

Kuidas kasutada​

  1. Valige sihverplaadi suurus ja temperatuurivahemik (eelseadistatud või kohandatud).
  2. Määrake sääre pikkus, läbimõõt ja materjal vastavalt sukeldusvajadusele.
  3. Valige ühenduse asukoht ja keermestandard; valige korpuse täide ja aken.
  4. Lubage ja määrake kaitsetasku (thermowell) mõõtmed, kui see on vajalik, ning lisage projekti andmed.
  5. Vaadake eelvaade üle ja eksportige PDF-andmeleht.

Näidisandmed: Dial: 100 mm, Vahemik: 0 kuni 200 C, Säär: 8 x 200 mm roostevaba, Kinnitus: alumine G 1/2, Korpus: silikooniga täidetud, Kaitsetasku: treitud G 1/2 koos 200 mm sukeldusega, Tag: TI-310.

  • Oodatud tulemus: Loob PDF-andmelehe ja eelvaate TI-310 jaoks koos valitud parameetritega.

Täpsus ja kontrollimine​

  • Andmeleht on esialgne; kontrollige rõhupiiranguid ja sukeldusreegleid koos tootjaga.
  • Veenduge, et sukelduspikkus on piisav täpseks mõõtmiseks ja elemendi kaitsmiseks.
  • Ühikud ja vahemikud kajastavad teie sisestust; kontrollige need enne tellimuse esitamist üle.
  • Kogu töötlus jääb lokaalseks, kuni salvestate PDF-i.

FAQ​

  • Kas ma saan määrata kohandatud vahemiku? Jah. Lülituge kohandatud (custom) vaatele ja sisestage min ja max.
  • Kas see toetab Fahrenheit skaalat? Jah. Valige ühik enne vahemiku valimist.
  • Kas ma saan seda kasutada võrguühenduseta? Jah. Joonistamine ja PDF-eksport toimuvad brauseris.
  • Kas see arvutab kaitsetaskute mõõtmed automaatselt? See järgib teie sisestusi; kontrollige neid vastavalt protsessi nõuetele.
  • Kus minu andmeid hoitakse? Ainult teie brauseris kuni PDF-i eksportimiseni.
