Visual Gear Pair Calculator
Arvutage välise silindrilise otshammasrataste paari geomeetriat, lahendage profiilinihked ja töö-teljevahe, uurige hammaste haardumist 2D- ja 3D-vaates, kontrollige jõude ja esialgset paindevaru ning eksportige tootmiseks mõeldud DXF-failid või 3D STEP CAD-failid — kõik lokaalselt brauseris.
Põhifunktsioonid
- Geomeetria lahendaja: Käsitleb standardseid ja profiilinihkega ($x_1, x_2$) väliseid otshammasrattaid. Arvutab töö-haardenurga $\alpha_w$ ja teljevahe $a_w$.
- Haardumise terviklikkuse kontrollid: Kohene tagasiside kattuvusteguri, alalõike hoiatuste, rattakeha/ava kontrollide ja hammaste interferentsi kohta.
- Ülekandesuhte otsingumootor: Soovitab sobivaid hammaste arvude ja moodulite kombinatsioone soovitud ülekandesuhte ja teljevahe saavutamiseks.

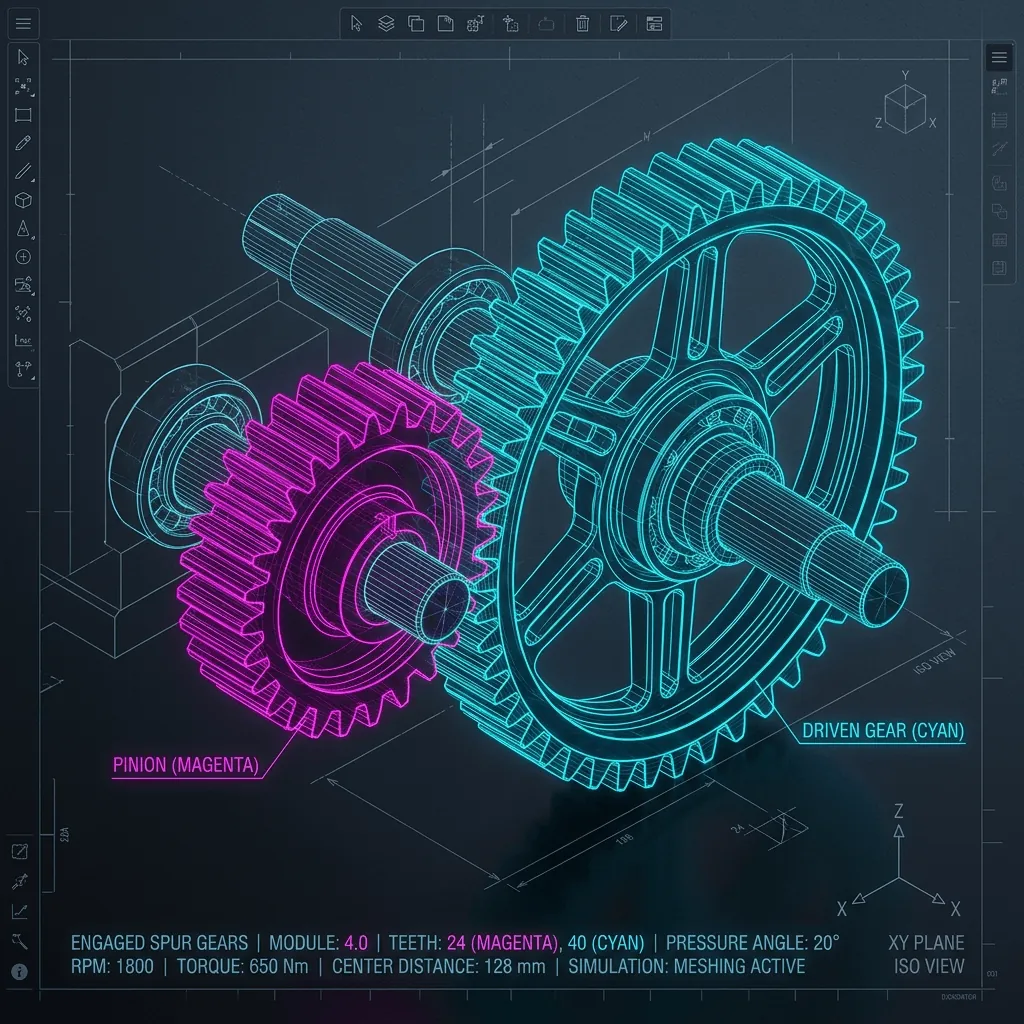

- 2D- ja 3D-haardumise eelvaated: Dünaamilised eelvaated animatsioonikiirustega, mis vastavad sisestatud pöörlemissagedusele (RPM), võimaldades haardumise kvaliteeti visuaalselt hinnata.
- CAD-eksport: Eksportige suletud 2D-polüjooned DXF-i (kihtidega profiilide ning jaotus-/põhi-/välis-/jalusringide jaoks) ja 3D-kehad STEP-i brauseri Web Workeri kaudu (OpenCascade.js).
- PDF-arvutusaruanded: Loob trükivalmis dokumentatsiooni, mis sisaldab valemite tuletusi, hoiatusi, eeldusi ja mõõtmete tabeleid.
Toetatud arvutused
| Valdkond | Parameetrid | Standardid ja tulemused |
|---|---|---|
| Geomeetria | Moodul, hammaste arv, haardenurk, nihked, hambalõtk, hambalaius | Jaotus-, põhi-, välis- ja jalusringi läbimõõdud, töö-teljevahe |
| Haardumise kvaliteet | Kattuvustegur, alalõike piirid, kattumise piirangud | Otskattuvustegur ($\epsilon_\alpha$), profiili terviklikkus |
| Koormused ja jõud | Pöördemoment, pöörlemissagedus (RPM), kasutegur, töörežiimi tegur | Tangentsiaaljõud ($F_t$), radiaaljõud ($F_r$), normaaljõud ($F_n$), ringkiirus ($v$) |
| Paindevaru | Materjali lubatud pinged, töörežiimi eeldused | Hinnanguline paindepinge ($\sigma_b$) ja varutegur Lewise kontrolli järgi |
Oluline märkus
Selle utiliidi pakutavad arvutused, pingehinnangud ja CAD-failid on mõeldud esialgseks inseneriviiteks, prototüüpimiseks ja CAD-makettideks. Paindekontrollid kasutavad lihtsustatud Lewise valemit ega kujuta endast täielikku ISO 6336 või AGMA hindamist. Kontrollige oma lõplikku hammasülekande konstruktsiooni alati sertifitseeritud standardite järgi spetsialiseeritud tarkvaraga enne tootmisse andmist.
Põhiline töövoog
- Valige dimensioonimise režiim: Valige Existing Gear Pair Check konkreetsete mõõtmete kontrollimiseks või Ratio-driven Sizing kandidaatide otsimiseks.
- Seadistage sisendid: Määrake hammasratta põhiparameetrid: moodul, haardenurk, hammaste arvud, hambalaius ja profiilinihked.
- Kontrollige hoiatusi ja valideerimist: Veenduge, et kattuvusteguri märgis on roheline ($> 1.4$) ning et ei ole märgitud alalõike- ega interferentsivigu.
- Uurige visuaalset haardumist: Vaadake 2D-haardumise visandi ja 3D-eelvaate vahekaarte. Lülitage animatsioon sisse, et kontrollida rataste haardumise suunda.
- Laadige alla CAD-failid ja aruanded: Eksportige DXF-failid lõikeprofiilide jaoks, STEP-failid CAD-koostude jaoks ja PDF-aruanne projektidokumentatsiooni tarbeks.
Eeldused ja standardid
- Standardite alus: Hammasratta geomeetria järgib välimiste silindriliste sirghammasrataste jaoks ISO 21771-1 evolvent-seoseid; paindeohutus kasutab lihtsustatud Lewise valemit ega ole täielik ISO 6336 ega AGMA arvutus.
- Peamised eeldused:
- Ainult välimised sirghammasrataste paarid evolventprofiilide ja sisestatud haardenurgaga.
- Staatiline või püsiseisundis koormus, mis on tuletatud sisestatud pöördemomendist, kiirusest, kasutegurist ja teenusetegurist.
- Ühtlased materjaliomadused ja teie esitatud lubatud pinged.
- Nominaalsed mõõtmed ilma valmistustolerantside või kvaliteediklassideta.
- Piirangud:
- Puudub pinna vastupidavuse (süvenemine), hõõrdumise ega mikrosüvenemise kontroll.
- Kaldhammas-, sisemisi, kooniks- ja tigulaid ei toetata.
- Dünaamilisi mõjusid, koormusjaotuse tegureid ega määrimisanalüüsi väljaspool lihtsustatud jõumudelit ei käsitleta.
- Tulemused ei kujuta endast sertifitseeritud hammasratta arvutust tootmisse laskmiseks.
- ⚠️ The Visual Gear Pair Calculator pakub esialgset dimensioneerimise tuge. Tulemused peab kvalifitseeritud insener kontrollima kehtiva koodiväljaande ja projekti spetsifikatsiooni suhtes enne valmistamist või ostmist.
