Busbar Calculator
Busbar Calculator aitab teha elektriskilbi ristkülikukujuliste siinlattide eelvalikut: võrrelda vaske ja alumiiniumi, hinnata kuumenemist, kontrollida vahekaugusi ning eksportida PDF-raport ilma projektiandmeid üles laadimata.
Mida utiliit teeb

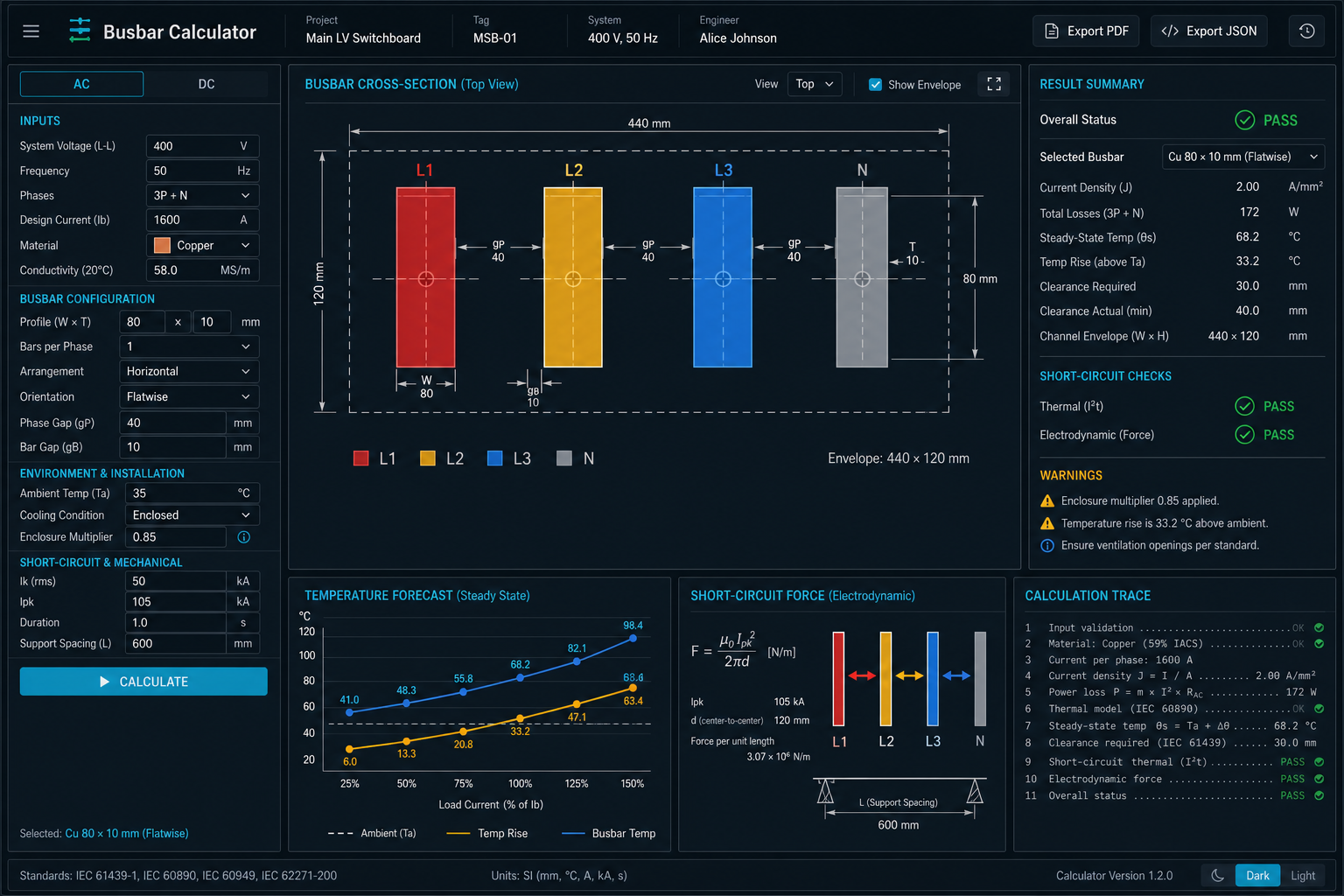

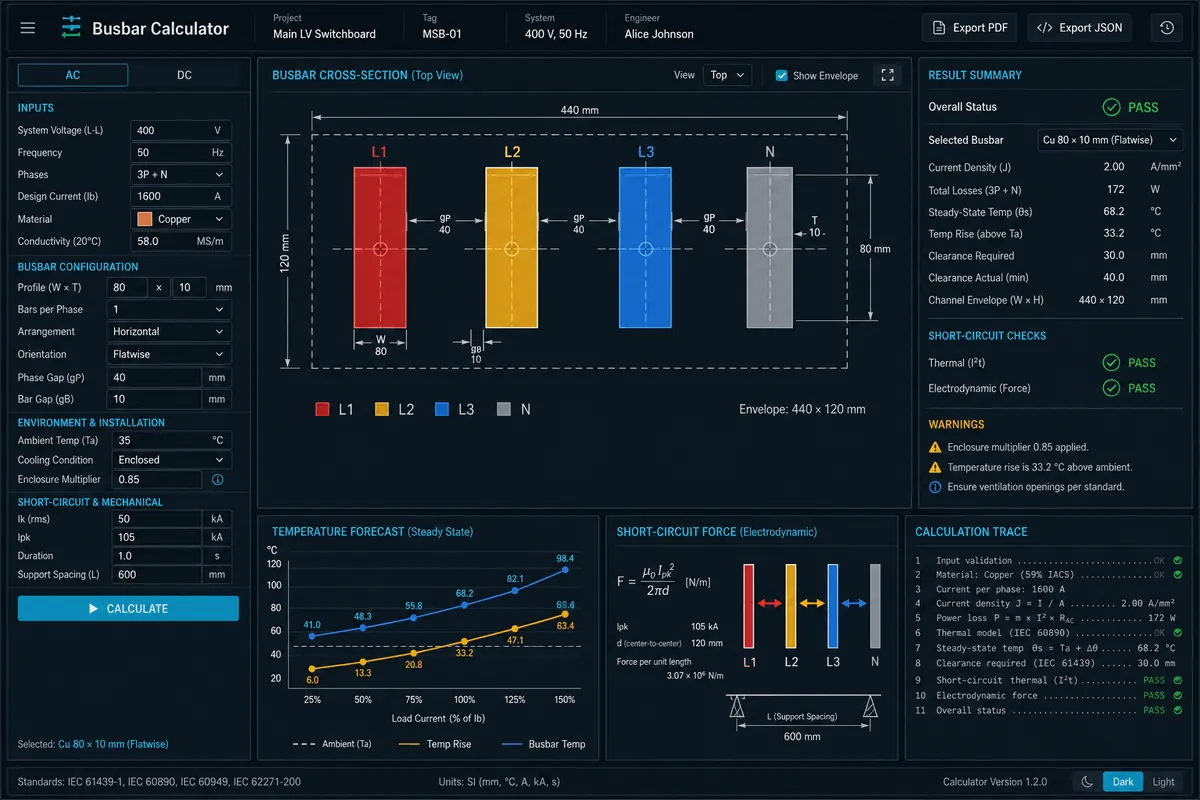

See utiliit on kliendipoolne inseneriabivahend madalpingekilpide ja jaotussüsteemide siinlattide eelanalüüsiks. Kasutaja sisestab AC/DC süsteemi, pinge, voolu, faasid, materjali, ristkülikuprofiili, siinlattide arvu faasi kohta, paigutuse, jahutuse eelduse ja lühise andmed. Rakendus arvutab ümber voolutiheduse, takistuse, kaod, temperatuuriprognoosi, kanali gabariidi, vahekauguste staatuse ja lühise marginaalid.
Rakendus on ühendatud iseseisva micro-appina kataloogis static/utility-apps/busbar-calculator. CAD AutoScripti kest kuvab seda nagu teisi utiliite: kataloogikaardi, artikli, reaktsioonide, kommentaaride ja ühise ligipääsukihiga.
Millal kasutada
- Vase või alumiiniumi ristkülikukujuliste siinlattide eelvalikuks.
- Ühe kuni nelja siinlati võrdlemiseks faasi kohta enne kilbi paigutuse lukustamist.
- Meetri kohta tekkivate kadude ja tasakaalutemperatuuri hindamiseks valitud jahutusega.
- Faaside vahekauguste ja korpuse marginaalide kiireks kontrolliks.
- PDF-arvutusmärkme loomiseks disainiaruteluks või QA-kontrolliks.
Sisendid ja väljundid
| Ala | Sisendid | Väljundid |
|---|---|---|
| Elektrisüsteem | AC/DC, pinge, vool, sagedus, faasid | Voolutihedus, takistus, kaod meetri kohta |
| Materjal ja profiil | Vask, alumiinium, laius, paksus, siinlatte faasi kohta | Pindala, mass, kandidaatide järjestus |
| Paigutus | Horisontaalne/vertikaalne, flatwise/edgewise, vahed | Ristlõike eelvaade, faasikeskmed, kanali ulatus |
| Keskkond | Temperatuur, jahutus, korpuse kordaja | Tasakaalutemperatuur ja prognoosikõver |
| Lühis | RMS-vool, kestus, tipuvool, tugede samm | Termiline ja mehaaniline staatus |
| Raportid | Projekt, kilp, tag, revisjon, insener | PDF, JSON import/eksport, CAD payload |
Olulised piirangud
Kaasasolevad materjalikonstandid, profiilide nimiväärtused, jahutuse eelseaded ja vahekauguse reeglid on märgitud kui example-only. Need teevad töövoo testitavaks, kuid ei ole sertifitseeritud projekteerimisalus. Enne päris projekti väljastamist asendage need kinnitatud DIN-, IEC-, tootja- või projektiandmetega ja valideerige tulemused oma organisatsiooni reeglite järgi.
Tüüpiline töövoog
- Sisestage projekti metaandmed ja elektrilised väärtused.
- Valige vask või alumiinium ja vaadake pakutud profiile.
- Muutke siinlattide arvu faasi kohta, orientatsiooni, faasivahesid ja korpuse marginaale.
- Kontrollige ristlõiget, voolutihedust, kadusid ja temperatuuriprognoosi.
- Lisage lühise eeldused, kui need on teada.
- Eksportige PDF-raport või JSON-konfiguratsioon edasiseks ülevaatuseks.
Eeldused ja standardid
- Standardite alus: Dimensioneerimis-, termo- ja kliirensikontrollid lähtuvad DIN 43670 / DIN 43671 lattide tavast ja IEC 60664 kliirensi kontseptsioonidest, kasutades sertifitseeritud tabelite asemel komplekti kuuluvaid näidisandmestikke.
- Peamised eeldused:
- Püsiseisundis töö sisestatud voolu, keskkonnatemperatuuri ja jahutuse eelseadistuse juures.
- Ristkülikukujulised vask- või alumiiniumlatid ühtlaste materjaliomadustega.
- Nominaalsed profiilimõõtmed ilma valmistustolerantsideta.
- Lühisekontrollid kasutavad RMS-voolu, kestust, tippvoolu ja toe sammu täpselt sisestatud kujul.
- Piirangud:
- Komplekti kuuluvad materjalikonstandid, profiilinäitajad, jahutuse eelseadistused ja kliirensireeglid on üksnes näidiseks mõeldud arendusandmestikud, mitte sertifitseeritud projekteerimisalus.
- Siirdetermilisi sündmusi, harmoonilisi ning naha- ja lähedusefekte väljaspool sisseehitatud mudelit ei käsitleta.
- Liidete projekteerimine, pinnakate, pingutusmomendid ja korpuse ventilatsiooni projekteerimine jäävad käsitlusalast välja.
- ⚠️ The Busbar Calculator pakub esialgset dimensioneerimise tuge. Tulemused peab kvalifitseeritud insener kontrollima kehtiva koodiväljaande ja projekti spetsifikatsiooni suhtes enne valmistamist või ostmist.
