Bourdon Gauge Configurator
Valige Bourdon tube manomeetritele nominaalsed suurused, vahemikud, ühendused ja lisaseadmed, seejärel eksportige PDF-andmeleht.
Ava rakendus
Mida see teeb
Valige Bourdon tube manomeetri sihverplaadi suurus, rõhuvahemik, ühendusstandard, korpuse täide ja lisaseadmed. Vaadake manomeetri joonise eelvaadet, lülitage sisse sifooni või ventiili valikud ja eksportige valikutega PDF-andmeleht.
Millal seda kasutada (ja millal mitte)
Kasutage seda, kui:
- Koostate manomeetri spetsifikatsiooni hinnapakkumise või sisese heakskiidu jaoks.
- Soovite kiiresti võrrelda ühenduse või täite valikuid koos reaalajas eelvaatega.
- Soovite PDF-lehte, mida saata tarnijatele, ootamata CAD-joonise valmimist.
Vältige seda, kui:
- Vajate sertifitseeritud rõhunäitajaid või heakskiite väljaspool esialgset andmelehte.
- Konfigureerite elektroonilisi transmittereid või diafragmatihendeid (ei kuulu selle tööriista alla).
Sisendid ja väljundid
Sisendid
| Sisend | Kirjeldus |
|---|---|
| Dial size | Manomeetri sihverplaadi nominaalne läbimõõt. |
| Pressure range and units | Valige eelseadistatud vahemikud või sisestage kohandatud vahemik. |
| Connection location and standard | Alumine või tagumine ühendus DIN, ANSI, NPT või muude valikutega. |
| Case fill and window | Kuiv või täidetud korpus ning vaateakna materjal. |
| Accessories | Sifoon (siphon), ventiil (valve), äärik või muud lisatavad valikud. |
| Project metadata | Tag, liini number ja märkused andmelehe jaoks. |
Väljundid
| Väljund | Formaat | Märkused |
|---|---|---|
| PDF datasheet | Manomeetri kokkuvõte koos eelvaate ja valikutega. | |

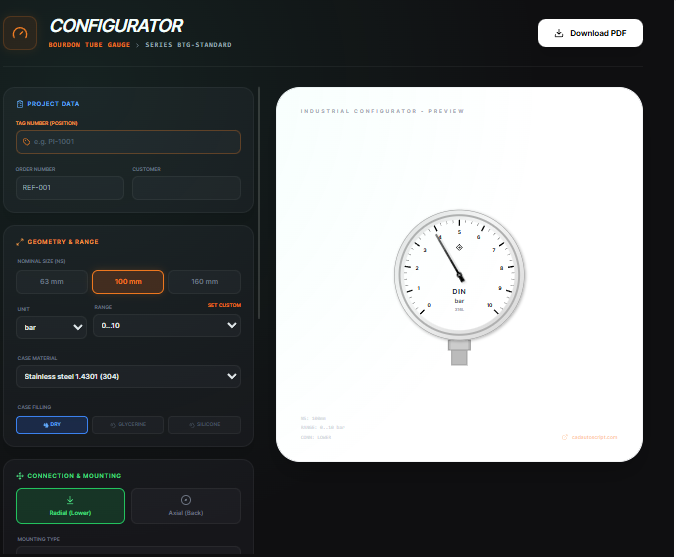

| Gauge preview | Ekraanil | Reaalajas joonis, mis uueneb valikute muutmisel. |
Kuidas kasutada
- Valige sihverplaadi suurus (dial size) ja rõhuvahemik (eelseadistatud või kohandatud).
- Valige ühenduse asukoht, standard ja korpuse täide.
- Lülitage sisse lisaseadmed nagu sifoon, ventiil või äärik.
- Lisage projekti sildid (tag) või märkused.
- Eksportige PDF-andmeleht ülevaatamiseks või esitamiseks.
Näidisandmed: Dial: 100 mm, Vahemik: 0 kuni 10 bar, Ühendus: tagumine G 1/2, Täide: glycerin, Lisaseade: siphon, Tag: PG-204.
- Oodatud tulemus: Loob PDF-andmelehe valitud vahemiku, ühenduse, täite, lisaseadme ja eelvaatepildiga PG-204 jaoks.
Täpsus ja kontrollimine
- Andmeleht on esialgne; kontrollige rõhunäitajaid ja materjale koos tootjaga.
- Vahemikud ja ühikud on kasutaja sisestatud; kinnitage, et need vastavad teie protsessi piirangutele.
- Lisaseadmed on indikatiivsed; kontrollige keerme pikkust ja paigaldusruumi enne paigaldamist.
- Kõik arvutused jäävad lokaalseks; salvestage PDF oma valikute arhiveerimiseks.
FAQ
- Kas ma saan sisestada kohandatud vahemiku? Jah. Kasutage kohandatud vahemikku (custom span), kui eelseadistused ei vasta teie vajadustele.
- Kas see toetab imperiaalühikuid? Jah. Sisestage psi või bar vastavalt vajadusele; andmeleht kuvab seda, mida sisestate.
- Kas ma saan lisada oma ettevõtte logo? Kasutage eksporditud PDF-i ja lisage oma sümboolika hiljem, kui see on vajalik.
- Kas eelvaade on õiges mõõtkavas? See on illustratiivne; täpsete mõõtmete saamiseks küsige tootjalt sertifitseeritud jooniseid.
- Kas see laeb minu andmed üles? Ei. Kõik töötab lokaalselt brauseris.
