Tube Sheet Generator
Genere patrones de orificios de placas de tubos para intercambiadores de calor, obtenga una vista previa del diseño y exporte archivos DXF o STEP directamente desde el navegador.
Abrir utilidad
Qué hace
- Construye patrones de paso cuadrados o triangulares dentro de una placa de tubos circular.

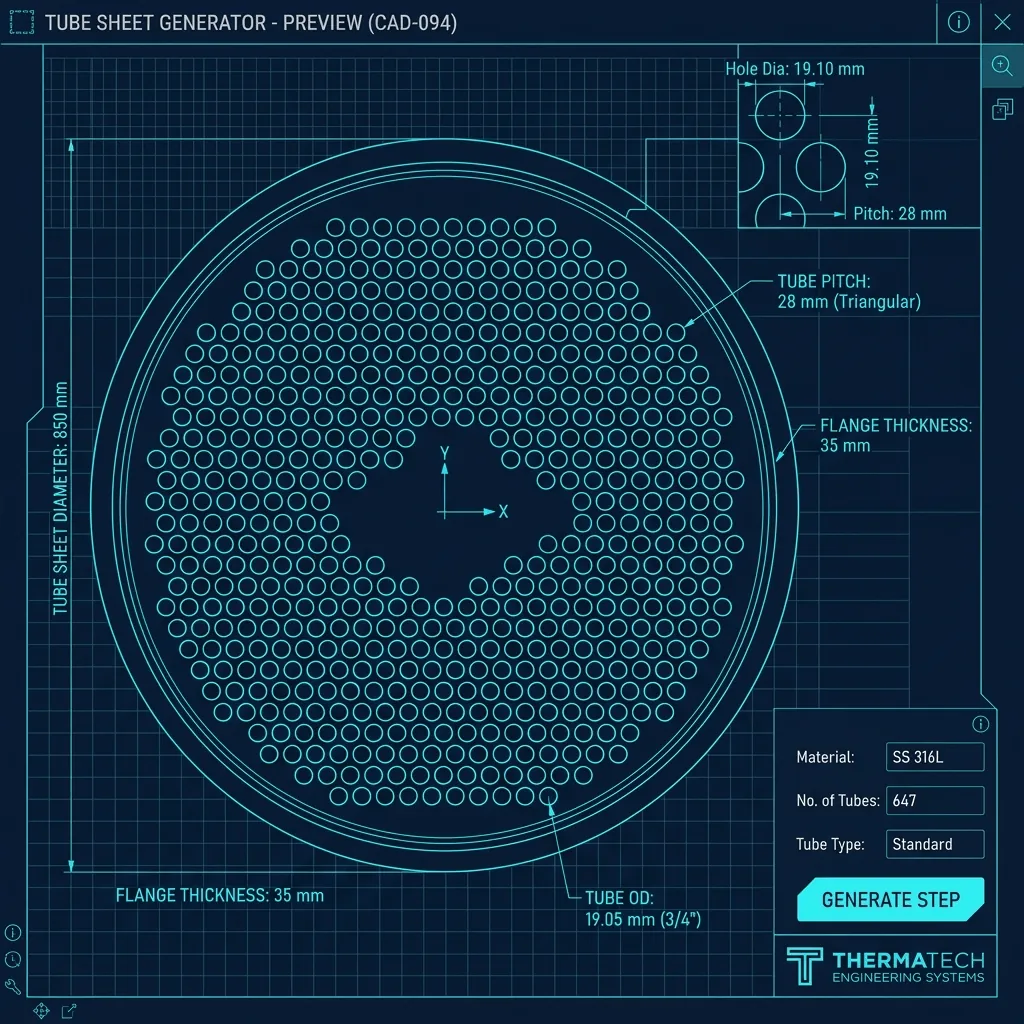

- Muestra una vista previa en 2D en vivo con particiones de paso opcionales.
- Exporta DXF para diseños en 2D y STEP para sólidos en 3D.
Cuándo usarlo
Úselo cuando:
- Necesite generar rápidamente un patrón de tubos para un intercambiador de calor de carcasa y tubos.
- Desee verificar el recuento de tubos para un diámetro de carcasa y paso específicos.
- Necesite un modelo 3D STEP para su ensamblaje CAD sin dibujo manual.
Evítelo cuando:
- El diseño requiera análisis de tensiones según códigos (p. ej., ASME VIII-1) — use esto para geometría, no para validación de código.
Entradas que controla
- Dimensiones de la Placa: Diámetro, espesor y margen del borde.
- Datos de los Tubos: Diámetro del tubo, paso y patrón de diseño (Triangular/Cuadrado).
- Configuración de Pasos: Número de pasos, ancho de la partición y orientación.
Notas de salida
- DXF: Incluye el contorno de la placa de tubos y todos los orificios de los tubos como entidades de círculo.
- STEP: Genera un sólido 3D. Los recuentos elevados de orificios pueden tardar más tiempo debido al procesamiento en el navegador.
Preguntas frecuentes
- ¿Es gratuito? Sí, es una utilidad gratuita basada en el navegador.
- ¿Se cargan mis datos? No. Todos los cálculos y exportaciones ocurren localmente.
- ¿Qué estándares sigue? Sigue las convenciones geométricas estándar de la industria (TEMA) para los patrones de paso.
Herramientas relacionadas
Historial de cambios
- Se añadió la exportación STEP.
- Documentación inicial.
Suposiciones y normas
- Base normativa: Herramienta de disposición geométrica para patrones de paso cuadrado y triangular comúnmente usados en la fabricación de intercambiadores de calor; no implementa ningún código de diseño específico.
- Suposiciones clave:
- Dimensiones nominales de agujero y paso sin tolerancias de taladrado.
- Una placa tubular plana y circular con un margen de borde uniforme.
- Las particiones de paso son una guía visual de disposición, no una característica de diseño hidráulico o mecánico.
- Limitaciones:
- No se realizan cálculos de espesor de placa tubular, tensión de ligamento ni de la unión tubo-placa (p. ej., según TEMA, ASME VIII o EN 13445).
- La optimización del número de tubos para deflectores, placas de impacto o distancias del lado de la carcasa no está cubierta.
- El diseño térmico y el análisis de vibraciones quedan fuera del alcance.
- ⚠️ The Tube Sheet Generator proporciona soporte de dimensionamiento preliminar. Los resultados deben ser verificados por un ingeniero calificado frente a la edición vigente del código y la especificación del proyecto antes de la fabricación o la compra.
