Dished End (Vessel Head) Calculator
Calcule la geometría, el diámetro del disco y el peso de los fondos torisféricos y elipsoidales (DIN 28011, DIN 28013, SS 895) con configuración de boquillas, informes de QC y exportación 3D STEP basada en el navegador.
Abrir utilidad
Qué hace
Cálculo instantáneo de la geometría, el peso y el volumen del fondo de un recipiente a presión. Genera un perfil visual que incluye las posiciones de las boquillas, exporta un modelo 3D STEP correspondiente y produce un "Informe de fabricación" imprimible con las tolerancias esperadas para el control de calidad.
Cuándo usarlo (y cuándo no)
Úselo cuando:
- Necesite estimar el peso y el diámetro del disco para el pedido de materiales.
- Desee visualizar las posiciones de las boquillas en relación con la curvatura del fondo.
- Necesite una hoja de QC rápida con tolerancias estándar (DIN 28005-1) para el taller.
- Desee un archivo 3D STEP del lado del navegador del fondo configurado para el trabajo de CAD posterior.
Evítelo cuando:
- Esté diseñando fondos elipsoidales ASME 2:1 (a menos que la geometría coincida manualmente con los ajustes preestablecidos de DIN/SS proporcionados).
- Necesite clasificaciones de presión o análisis de tensión ASME VIII Div 1.
Entradas y salidas
Entradas
| Entrada | Descripción |
|---|---|
| Estándar | Elija entre DIN 28011, DIN 28013 o SS 895. |
| Geometría (Da, s, h1) | Diámetro exterior, espesor de pared y altura de la pestaña recta. |
| Material | Seleccione entre grados comunes (P265GH, Inoxidable, Titanio) para determinar la densidad. |
| Preparación de bordes | Ángulo de bisel en V y dimensiones de la cara de raíz configurables. |
| Boquillas | Añada boquillas con tamaños DN específicos y posiciones de desplazamiento. |
Salidas
| Salida | Formato | Notas |
|---|---|---|
| Geometría (H, h2, R, r) | Numérico | Cálculos de altura total, altura del abombado, radio del abombado y radio de la zona de transición. |
| Peso y volumen | Numérico | Peso final estimado y volumen interno. |
| Diámetro del disco | Numérico | Diámetro teórico de la placa plana necesaria para el conformado. |
| Modelo 3D STEP | STEP | Exporta la geometría del fondo del recipiente configurada como un archivo 3D generado por el navegador. |
| Informe de QC | PDF/Imprimir | Una hoja formateada con valores nominales y campos en blanco para las medidas reales. |
Cómo usarlo
- Seleccione el estándar de fabricación (p. ej., DIN 28011).
- Introduzca el diámetro exterior (Da), el espesor (s) y la pestaña recta (h1).
- Configure el material y la preparación de los bordes (ángulo de bisel/cara de raíz) si es necesario.
- (Opcional) Añada boquillas especificando el tamaño (p. ej., DN50) y el desplazamiento desde el centro.
- Descargue el modelo 3D STEP cuando necesite el fondo actual como un archivo CAD.
- Haga clic en "QC Report (PDF)" para generar la hoja de fabricación imprimible.

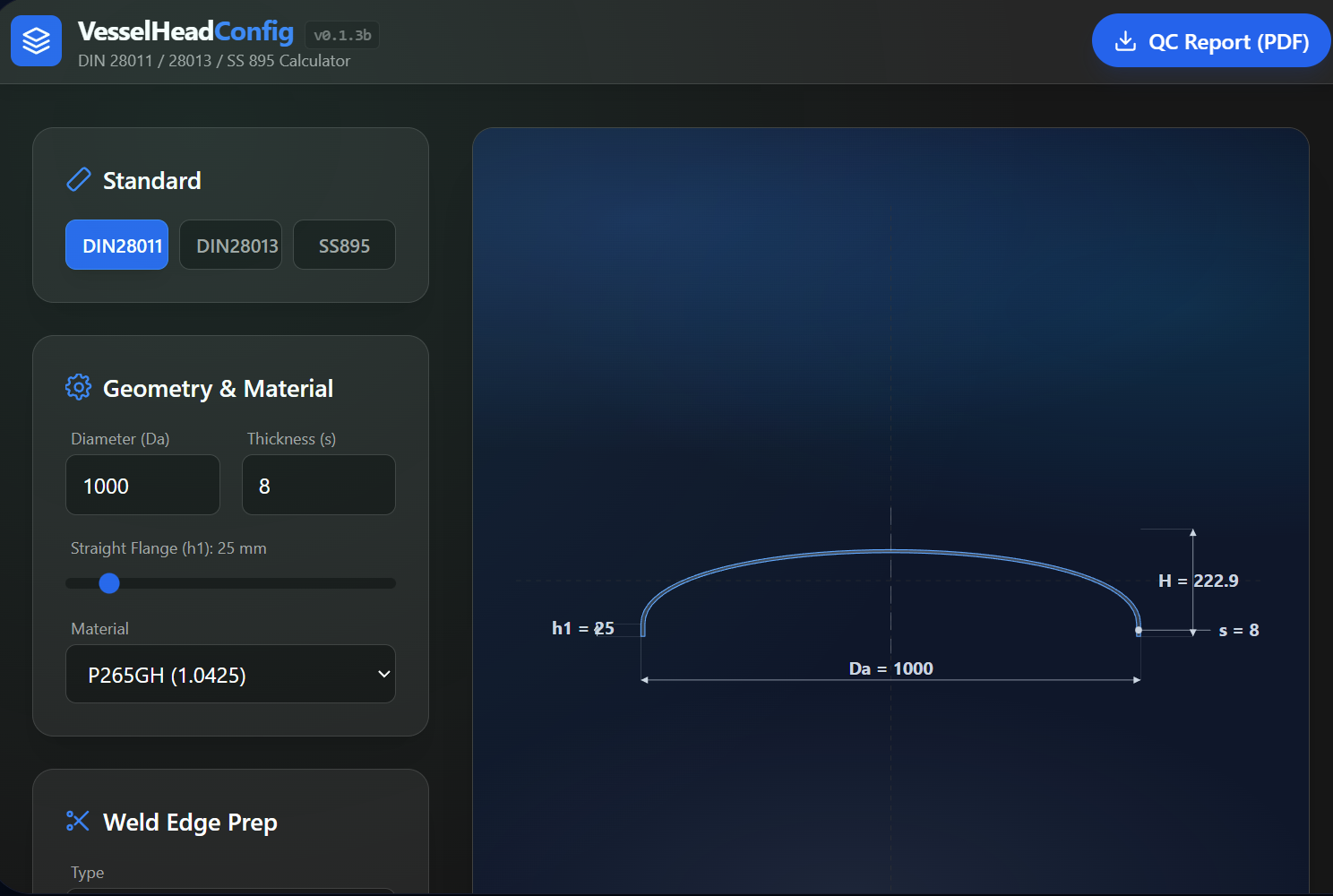

Ejemplo de datos: Estándar: DIN 28011, Da: 1000 mm, s: 8 mm, h1: 25 mm, Material: P265GH.
- Resultado esperado: Altura total (H) calculada, estimación de peso (~25 kg) y un perfil visual que muestra el radio del abombado y el radio de la zona de transición.
Precisión y verificación
- Los cálculos de geometría siguen las fórmulas específicas para DIN 28011 (R=Da, r=0.1Da), DIN 28013 y SS 895.
- Las tolerancias en el informe se derivan de DIN 28005-1 (Fondos conformados).
- El peso se calcula utilizando densidades estándar (7.85 para acero al carbono, 7.9 para inoxidable).
FAQ
- ¿Qué estándares son compatibles? DIN 28011 (Torisférico), DIN 28013 (Elipsoidal) y SS 895.
- ¿Calcula el diámetro del disco? Sí. Estima el diámetro del disco utilizando factores estándar (p. ej., 1.09x o 1.14x Da) más la pestaña recta.
- ¿Puedo configurar la preparación de la soldadura? Sí. Puede seleccionar entre un corte recto (None) o un bisel en V con ángulo y cara de raíz configurables.
- ¿Es personalizable el informe de QC? El informe de QC se genera automáticamente en función de sus entradas e incluye tolerancias DIN 28005-1. Se imprime directamente desde el navegador.
- ¿Se guardan mis entradas? No. Cierre la página para borrarlo todo; solo permanece en la memoria de su navegador.
Herramientas relacionadas
Changelog
- Se añadió la exportación 3D STEP basada en el navegador para fondos de recipientes.
- v0.1.3b: Se añadió la generación de informes de QC, la configuración de boquillas y la visualización de la preparación de bordes.
- Lanzamiento inicial.
Feedback / reporte de error
- Abrir un issue en GitHub
- Envíe un correo electrónico o un mensaje directo con el slug
pressure-vessel-dished-end-calcpara que podamos reproducir el problema.
