Pipe Cutter Visualizer

Previsualice las intersecciones de injertos (bocas de pescado), ajuste los desplazamientos y exporte envolventes DXF y plantillas de agujeros para ajustes de tubería.

Abrir utilidad

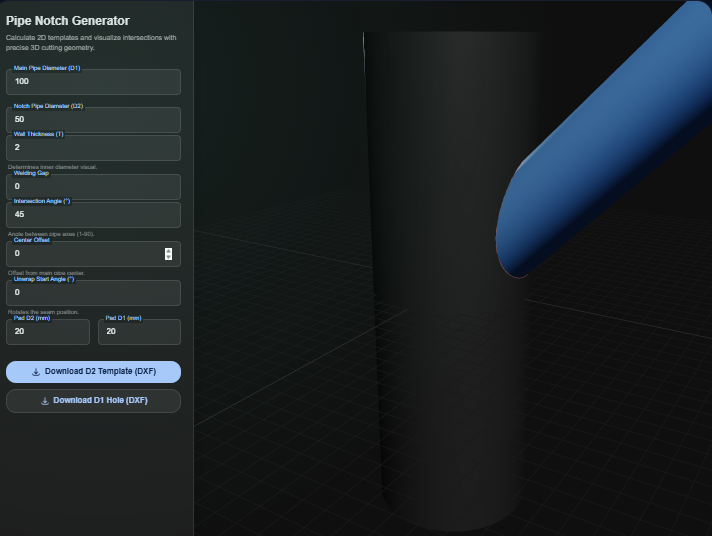

pipe-cutter utility screenshot

Qué hace

Pipe Cutter Visualizer renderiza intersecciones de tubo a tubo en 3D para que pueda verificar el ajuste del injerto antes de cortar. Ingrese los diámetros del tubo principal y del ramal, ajuste el ángulo de intersección y el desplazamiento, y descargue envolventes DXF a escala real para el ramal junto con el recorte correspondiente para el tubo principal.

Cuándo usarlo (y cuándo no)

Úselo cuando:

  • Conozca los diámetros del tubo principal y del ramal y necesite una plantilla envolvente para corte con soplete, plasma o chorro de agua.
  • Quiera previsualizar el espacio libre y el desplazamiento antes de soldar carretes de tubería.
  • Necesite geometría DXF rápida para cargar en CAM o para imprimir a escala 1:1 para el taller.

Evítelo cuando:

  • Necesite el dimensionamiento de placas de refuerzo o cálculos bajo código; esta herramienta se enfoca únicamente en la geometría.
  • La tubería esté muy ovalada o requiera tolerancias de bisel complejas más allá de los simples desplazamientos.

Entradas y salidas

Entradas

EntradaDescripción
Diámetro exterior del tubo principal (D1)Cilindro base sobre el que se envuelve el injerto.
Diámetro exterior del tubo ramal (D2)Tubo del ramal que será entallado y envuelto.
Ángulo de intersecciónÁngulo entre las líneas centrales del principal y el ramal; soporta juntas perpendiculares o sesgadas.
Desplazamiento del ramalDesplace el injerto hacia arriba o hacia abajo para coincidir con los desplazamientos reales antes de cortar.
Relleno / margen de recorteMargen extra añadido a la salida DXF para que las impresiones tengan espacio de purga para el corte.

Salidas

SalidaFormatoNotas
Plantilla envolvente del ramalDXFInjerto desplegado para envolver el tubo ramal a escala 1:1.
Recorte del tubo principalDXFPolilínea abierta que muestra el agujero a cortar en el tubo principal, con un cuadro de referencia.
Previsualización 3DVisorVista interactiva para verificar la alineación antes de exportar la geometría.

Cómo usarlo

  1. Abra la utilidad e ingrese los diámetros en el sistema de unidades con el que trabaja.
  2. Ingrese el DE del tubo principal, el DE del ramal y el ángulo de intersección.
  3. Agregue cualquier desplazamiento o relleno necesario para su ajuste.
  4. Revise la previsualización 3D en vivo para confirmar el espacio libre y la rotación.
  5. Exporte la envolvente DXF y la plantilla del agujero, luego imprima o envíe a CAM.

Ejemplo de datos: DE del tubo principal: 114.3 mm, DE del ramal: 60.3 mm, Ángulo: 45 gr, Desplazamiento: 10 mm, Relleno: 5 mm.

  • Resultado esperado: Exporta pipe_template.dxf y hole_template.dxf dimensionados para una impresión 1:1 o importación en CAM.

Precisión y verificación

  • Asume tuberías redondas con una ovalidad insignificante; verifique contra el material real.
  • La exportación DXF es únicamente geométrica; añada brechas de bisel o preparaciones de soldadura en el programa del taller si es necesario.
  • Imprima con escala al 100% y verifique con una plantilla de papel rápida antes de comprometerse con el acero.
  • Las verificaciones de presión o refuerzo deben realizarse por separado.

FAQ

  • ¿Puedo trabajar tanto en pulgadas como en sistema métrico? Sí. Ingrese los valores en las unidades que utiliza, siempre que mantenga las entradas coherentes; el DXF seguirá sus números.
  • ¿Son las plantillas DXF a escala real? Sí. Las exportaciones se generan a escala 1:1. Desactive cualquier escalado de impresión al trazar.
  • ¿Puedo ajustar la tolerancia de bisel o la brecha de raíz? Use los controles de relleno (padding) o desplazamiento (offset) para dejar material extra, luego termine el bisel en CAM o en el banco.
  • ¿Funciona sin conexión? Sí. El cálculo y la exportación DXF se ejecutan en el navegador y permanecen en su dispositivo.
  • ¿Qué herramientas CAD abren el DXF? Cualquier herramienta compatible con DXF (AutoCAD, Fusion, SheetCAM, etc.) puede importar las polilíneas.
