Extractor de BOM de PDF
Extraiga tablas de listas de materiales (BOM) y especificaciones de PDF vectoriales en archivos CSV limpios que puede descargar localmente.
Abrir utilidad
Qué hace
Suelte PDF generados por CAD, detecte automáticamente las filas y columnas de encabezado, recorte el ruido de revisión o pie de página y exporte archivos CSV por archivo o un informe maestro combinado. Todo se ejecuta en el lado del cliente, por lo que los dibujos y los datos extraídos permanecen en su dispositivo.
Cuándo usarlo (y cuándo no)
Úselo cuando:
- Quiera extraer tablas de listas de materiales (BOM) de dibujos en PDF sin tener que volver a escribir manualmente.
- Necesite una exportación rápida a CSV para entregar a compras o control de calidad.
- Prefiera un análisis local sin cargas de archivos.
Evítelo cuando:
- Sus PDF sean imágenes escaneadas que necesiten OCR para ser leídas.
- Las tablas tengan muchas celdas combinadas o recuentos de columnas variables que impidan la detección automática.
Entradas y salidas
Entradas
| Entrada | Descripción |
|---|---|
| Dibujos PDF | PDF vectoriales con tablas de BOM o especificaciones. |
| Selección de fila de encabezado | Confirme o ajuste qué fila define los encabezados de las columnas. |
| Selectores de detección automática de columnas | Controle cómo el analizador agrupa las columnas. |
| Filtros de fila | Omita las filas de revisión o de pie de página que no desee en el CSV. |
| Opción de informe maestro | Combine las salidas en un solo CSV cuando sea necesario. |
Salidas
| Salida | Formato | Notas |
|---|---|---|
| CSV por archivo | CSV | Un CSV por cada PDF que procese. |
| CSV maestro | CSV | Informe combinado opcional de todos los archivos cargados. |

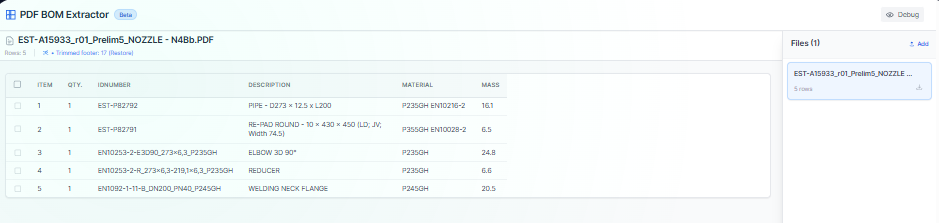

| Tabla de vista previa | En pantalla | Revise y ajuste antes de descargar. |
Cómo usar
- Cargue uno o más dibujos en PDF.
- Confirme la fila de encabezado detectada y ajuste las columnas si es necesario.
- Recorte cualquier fila de pie de página o de revisión.
- Descargue los CSV por archivo o un informe maestro.
- Archive los CSV con su paquete de trabajo.
Conjunto de datos de ejemplo: Cargue dos PDF de ensamblaje con tablas de BOM, mantenga la fila de encabezado 2, recorte las notas de revisión y exporte tanto los CSV por archivo como un master_report.csv.
- Salida esperada: Produce dos CSV individuales más un archivo maestro combinado con columnas alineadas.
Precisión y verificación
- Depende de texto seleccionable; los PDF escaneados necesitan OCR primero.
- Las tablas combinadas o irregulares pueden necesitar una limpieza manual después de la exportación.
- Revise la vista previa antes de descargar para asegurarse de que se detectó la fila de encabezado correcta.
- Todo el análisis se ejecuta localmente; mantenga sus propias copias de seguridad de los CSV exportados.
Preguntas frecuentes
- ¿Realiza OCR en imágenes? No. Solo lee texto vectorial.
- ¿Puedo procesar muchos archivos? Sí. Cargue un lote y exporte por archivo o como un informe maestro.
- ¿Se carga algún dato? No. Todo permanece en el navegador.
- ¿Cómo se manejan las celdas combinadas? El analizador aplana las columnas; verifique y ajuste después de la exportación si es necesario.
- ¿Puedo cambiar el delimitador? Se exporta como CSV; ajuste los delimitadores más tarde en su herramienta de hoja de cálculo.
