Prototipo de doblado de metal

Modele longitudes de brida, posiciones del eje neutro y deducciones de doblado para trabajos de chapa metálica antes de comprometer el utillaje.

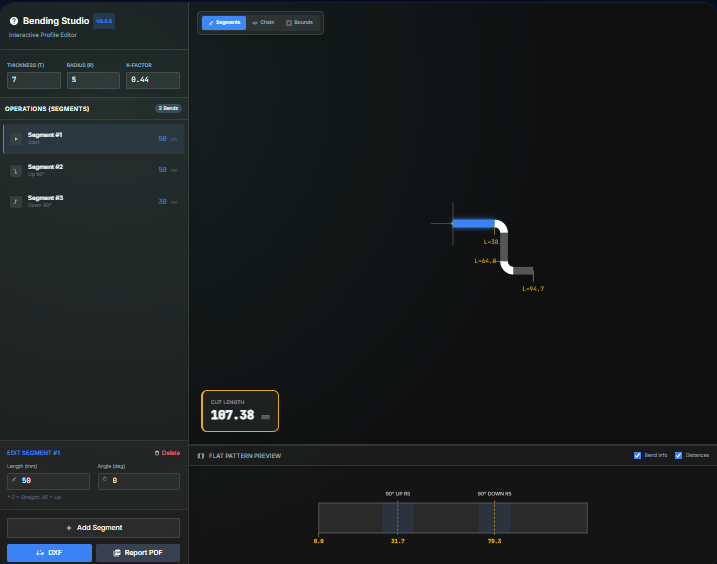

Abrir utilidad

Qué hace

Experimente con factores K, deducciones de doblado y posiciones del eje neutro antes de enviar programas a la prensa plegadora. Ingrese el espesor, el radio y los ángulos para ver la longitud plana total y las tolerancias por doblez que se alinean con los bloques de tolerancia de estilo ISO 2768 o ANSI.

Cuándo usarlo (y cuándo no)

Úselo cuando:

• Esté redactando o revisando programas de prensa plegadora y quiera validar las tolerancias antes de la producción.
• Quiera ajustar el factor K o las deducciones de doblado para que coincidan con un nuevo lote de material o utillaje de la prensa.
• Necesite una ayuda de capacitación rápida para aprendices que están aprendiendo cómo cambian las longitudes de brida con diferentes radios.

Evítelo cuando:

• Esté modelando dobleces estampados, conformados por rodillos o altamente no lineales que necesiten datos de FEA o del proveedor.
• Necesite patrones planos automáticos para piezas complejas de múltiples dobleces; ejecute esto por doblez y combine los resultados.

Entradas y salidas

Entradas

Entrada	Descripción
Espesor del material	Calibre o espesor de la chapa que está doblando.
Radio de doblado interior	Radio en la región del eje neutro; impulsa los valores de tolerancia.
Ángulo de doblado	Ángulo formado después del retorno elástico; ingrese unidades consistentes.
Longitudes de brida	Longitudes de los tramos adyacentes al doblez que se integran en la longitud plana.
Factor K o deducción de doblado	Elija impulsar los cálculos con el factor K o una deducción conocida.
Notas de material o utillaje	Notas opcionales para recordarle el ancho de la matriz, la dirección del grano o la configuración de la prensa.

Salidas

Salida	Formato	Notas
Longitud plana total	Numérico	Longitud para programar o cortar antes del conformado.
Tolerancia / deducción de doblado	Numérico	Calculado a partir del espesor, el radio y el ángulo para el factor K especificado.
Ubicación del eje neutro	Numérico	Posición expresada como un factor del espesor para referencia.
Tarjeta de resumen	En pantalla	Valores para copiar en las notas del CAM o en las hojas de ruta.

Cómo usar

1. Ingrese el espesor de la chapa y el radio de doblado interior.
2. Establezca el ángulo de doblado y las longitudes de brida que deben aplanarse.
3. Elija si desea impulsar las matemáticas a partir de un factor K o una deducción de doblado.
4. Revise los números de longitud plana y tolerancia resultantes.
5. Copie los valores en su programa de CAM o guarde una captura de pantalla para el taller.

Conjunto de datos de ejemplo: Espesor: 3 mm, Radio interior: 4 mm, Ángulo de doblado: 90 grados, Bridas: 50 mm y 75 mm, Factor K: 0.38.

• Salida esperada: Muestra la longitud plana y la tolerancia de doblado para el doblez de dos tramos para que pueda programar la prensa o el patrón plano de CAM.

Precisión y verificación

• Supone doblado al aire con un único factor K en todo el doblez.
• No tiene en cuenta la dirección del grano ni el desgaste del utillaje; verifique con una probeta doblada antes de una ejecución completa.
• Mantenga consistentes sus unidades de entrada; la herramienta no convierte valores mixtos.
• Utilice piezas de prueba de la prensa plegadora para refinar el factor K para cada lote de material.

Preguntas frecuentes

• ¿Admite múltiples dobleces? Úselo por doblez o por tramo; combine los resultados para piezas complejas.
• ¿Puedo trabajar en pulgadas y sistema métrico? Sí. Ingrese los valores en las unidades que utiliza; las matemáticas son independientes de las unidades.
• ¿Cómo exporto los números? Cópielos directamente del resumen o tome una captura de pantalla rápida.
• ¿Funciona sin conexión? Sí. Todo se ejecuta localmente en su navegador.
• ¿Qué pasa si mi prensa utiliza tablas de deducción de doblado? Seleccione el modo de deducción de doblado e ingrese el valor de la tabla para ver la longitud plana resultante.
