Configurador de indicador de nivel magnético

Configure las dimensiones, conexiones y opciones del indicador de nivel magnético con un boceto en vivo y exportación de hoja de datos en PDF.

Abrir utilidad

Qué hace

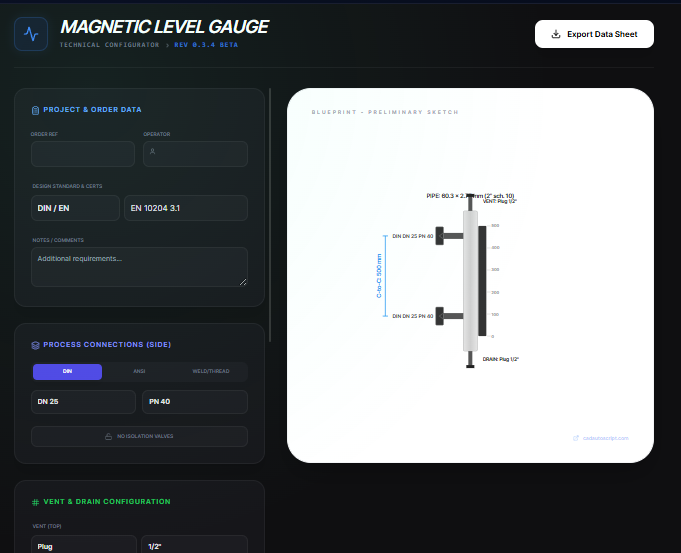

Seleccione conexiones de proceso, dimensiones de la cámara, opciones de venteo y drenaje, y materiales, luego obtenga una vista previa de un boceto SVG en vivo. Exporte una hoja de datos en PDF que capture las selecciones para adquisiciones o revisión de proveedores.

Cuándo usarlo (y cuándo no)

Úselo cuando:

• Esté redactando una especificación de indicador de nivel magnético para una cotización o revisión interna.
• Quiera verificar las dimensiones de centro a centro y los estándares de conexión antes de realizar el pedido.
• Necesite una hoja de datos rápida en PDF para compartir con los equipos de tuberías o instrumentación.

Evítelo cuando:

• Requiera cálculos certificados de presión o dimensionamiento del flotador de un fabricante.
• Esté configurando un radar de onda guiada o instrumentos de nivel no magnéticos.

Entradas y salidas

Entradas

Entrada	Descripción
Estándar y tamaño de conexión a proceso	Opciones DIN, ANSI, soldadas o roscadas para conexiones laterales.
Dimensión de centro a centro	Longitud de la cámara del indicador utilizada para escalar el boceto.
Conexiones superior e inferior	Opciones de venteo y drenaje como tapón, válvula o brida.
Materiales y clasificaciones	Material de la cámara, clasificación de la brida y supuestos de gravedad específica.
Opciones de instrumentación	Interruptores, transmisores remotos, camisas de calefacción y preferencias del indicador.
Metadatos del proyecto	Etiqueta (tag), número de línea, cliente y notas para la hoja de datos.

Salidas

Salida	Formato	Notas
Hoja de datos PDF	PDF	Hoja técnica con selecciones y un boceto a escala.
Vista previa SVG en vivo	SVG	Boceto en pantalla que se actualiza con sus entradas.
Resumen de conexión	En pantalla	Indicaciones de proceso, venteo y drenaje para revisión.

Cómo usar

1. Elija el estándar, tamaño y clasificación de la conexión a proceso.
2. Ingrese la longitud de centro a centro más los detalles de venteo y drenaje.
3. Establezca los materiales, la gravedad específica y los interruptores o transmisores opcionales.
4. Agregue metadatos del proyecto para la trazabilidad.
5. Revise el boceto y exporte la hoja de datos en PDF.

Conjunto de datos de ejemplo: Conexiones laterales: DIN DN25 PN40 RF, Centro a centro: 1800 mm, Superior: tapón NPT de 1/2 pulgada, Inferior: válvula NPT de 1/2 pulgada, Material: 316L, Opciones: sensores superior e inferior activados, Camisa de calefacción desactivada, Etiqueta: MLG-101.

• Salida esperada: Genera una hoja de datos en PDF con las conexiones, dimensiones, materiales seleccionados y un boceto en vivo para MLG-101.

Precisión y verificación

• Las dimensiones del boceto son ilustrativas; confirme las dimensiones finales con el proveedor antes de la fabricación.
• Las clasificaciones de presión y temperatura deben validarse contra su código de diseño.
• Se asume la gravedad específica y el dimensionamiento del flotador; confirme con los datos del proceso si es crítico.
• Los archivos permanecen locales hasta que descarga el PDF.

Preguntas frecuentes

• ¿Puedo cambiar entre métrico e imperial? Sí. Ingrese los valores en las unidades que utiliza; el boceto se escala en consecuencia.
• ¿Está el PDF listo para su presentación? Es una hoja de datos preliminar; obtenga la confirmación del proveedor para dibujos certificados.
• ¿Almacena mis etiquetas (tags)? No. Cierre la página para borrar las entradas o guarde el PDF para sus registros.
• ¿Puedo ajustar los tipos de venteo y drenaje? Sí. Elija estilos de tapón, válvula o brida para la parte superior e inferior.
• ¿Se envían datos a algún servidor? No. Los cálculos y la exportación se ejecutan en el navegador.
