Industrial Thermometer Configurator
Seleccione rangos, tallos (stems), vainas (thermowells) y conexiones para termómetros industriales, previsualice el montaje y exporte una ficha técnica en PDF.
Abrir utilidad
Qué hace

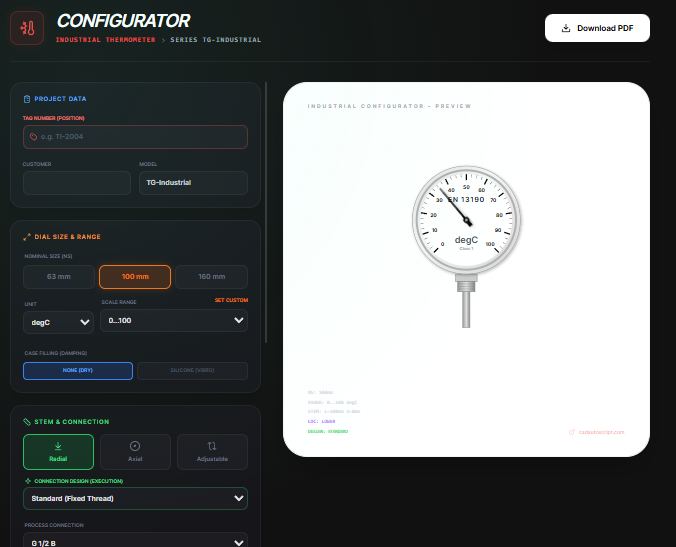

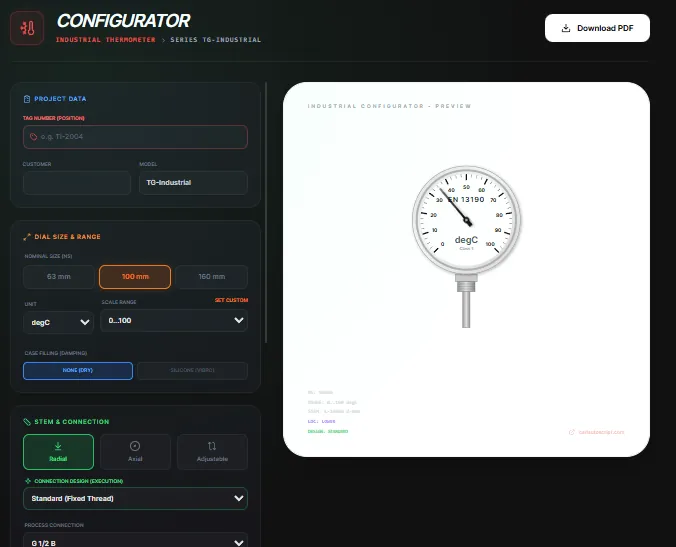

Configure un termómetro industrial bimetálico (bimetal thermometer): elija el tamaño de la esfera, el rango de temperatura, la longitud y el diámetro del tallo (stem), el diseño de montaje y las opciones de vaina (thermowell). Previsualice el boceto SVG y exporte una ficha técnica en PDF (datasheet) con metadatos del proyecto.
Cuándo usarlo (y cuándo no)
Úselo cuando:
- Esté creando un paquete de instrumentación y necesite una ficha técnica de termómetro rápida.
- Quiera verificar la longitud del tallo, la conexión y las opciones de vaina antes de realizar el pedido.
- Necesite un PDF imprimible para compartir con proveedores o equipos de mantenimiento.
Evítelo cuando:
- Requiera cálculos certificados de presión o vibración más allá de una ficha técnica preliminar.
- Esté especificando RTDs electrónicos o transmisores en lugar de termómetros bimetálicos.
Entradas y salidas
Entradas
| Entrada | Descripción |
|---|---|
| Dial nominal size and unit | Seleccione 63, 100 o 160 mm y elija rangos en Celsius o Fahrenheit. |
| Temperature range | Rangos preestablecidos o personalizados (mín/máx) para adaptarse a las condiciones del proceso. |
| Stem length, diameter, and material | Elija la geometría del tallo y el material para los requisitos de inmersión. |
| Connection location, design, and standard | Montaje inferior, posterior o ajustable con roscas G, NPT o métricas. |
| Case material and fill | Cajas secas o llenas de silicona más selección de ventana. |
| Thermowell options | Active vainas sólidas o fabricadas, elija el diseño, material, conexión a proceso, longitudes de inserción y extensión. |
| Project metadata and accessories | Número de tag, medio, estándar, certificados y opciones como puntero rojo o certificado de calibración. |
Salidas
| Salida | Formato | Notas |
|---|---|---|
| PDF datasheet | Generado localmente con las selecciones y el boceto configurados. | |
| SVG preview | En pantalla | Dibujo en vivo que se actualiza a medida que cambia la geometría. |
| Configuration summary | En pantalla | Revisión rápida de las opciones de rango, tallo, conexión y vaina. |
Cómo usar
- Seleccione el tamaño de la esfera y el rango de temperatura (preestablecido o personalizado).
- Establezca la longitud, el diámetro y el material del tallo para que coincidan con las necesidades de inmersión.
- Elija la ubicación de la conexión y el estándar de rosca; elija el llenado de la caja y la ventana.
- Active y dimensione una vaina (thermowell) si es necesario, luego añada los metadatos del proyecto.
- Revise la vista previa y exporte la ficha técnica en PDF.
Ejemplo de conjunto de datos: Dial: 100 mm, Rango: 0 a 200 C, Tallo: 8 x 200 mm inoxidable, Montaje: inferior G 1/2, Caja: llena de silicona, Vaina: mecanizada sólida G 1/2 con inserción de 200 mm, Tag: TI-310.
- Resultado esperado: Genera una ficha técnica en PDF y una vista previa para TI-310 que muestra el rango, tallo, montaje y vaina seleccionados.
Precisión y verificación
- La ficha técnica es preliminar; confirme los límites de presión y las reglas de inmersión con el fabricante.
- Asegúrese de que la longitud de inserción sea suficiente para una detección precisa y para proteger el elemento.
- Las unidades y rangos reflejan su entrada; verifique dos veces antes de emitir una orden de compra.
- Todo el procesamiento permanece local hasta que guarde el PDF.
FAQ
- ¿Puedo establecer un rango personalizado? Sí. Cambie a personalizado (custom) y e introduzca su mín y máx.
- ¿Soporta Fahrenheit? Sí. Elija la unidad antes de seleccionar un rango.
- ¿Puedo ejecutarlo sin conexión? Sí. El renderizado y la exportación a PDF ocurren en el navegador.
- ¿Dimensiona las vainas automáticamente? Sigue sus entradas; verifique contra los requisitos de presión y inmersión.
- ¿Dónde se almacenan mis datos? Solo en su navegador hasta que exporte el PDF.
