Visual Gear Pair Calculator

Calcule la geometría de un par de engranajes cilíndricos rectos externos, resuelva los desplazamientos de perfil y la distancia entre centros de funcionamiento, inspeccione el engrane de los dientes en 2D y 3D, verifique fuerzas y la seguridad preliminar a flexión, y exporte archivos DXF de fabricación o archivos CAD 3D STEP, todo localmente en el navegador.

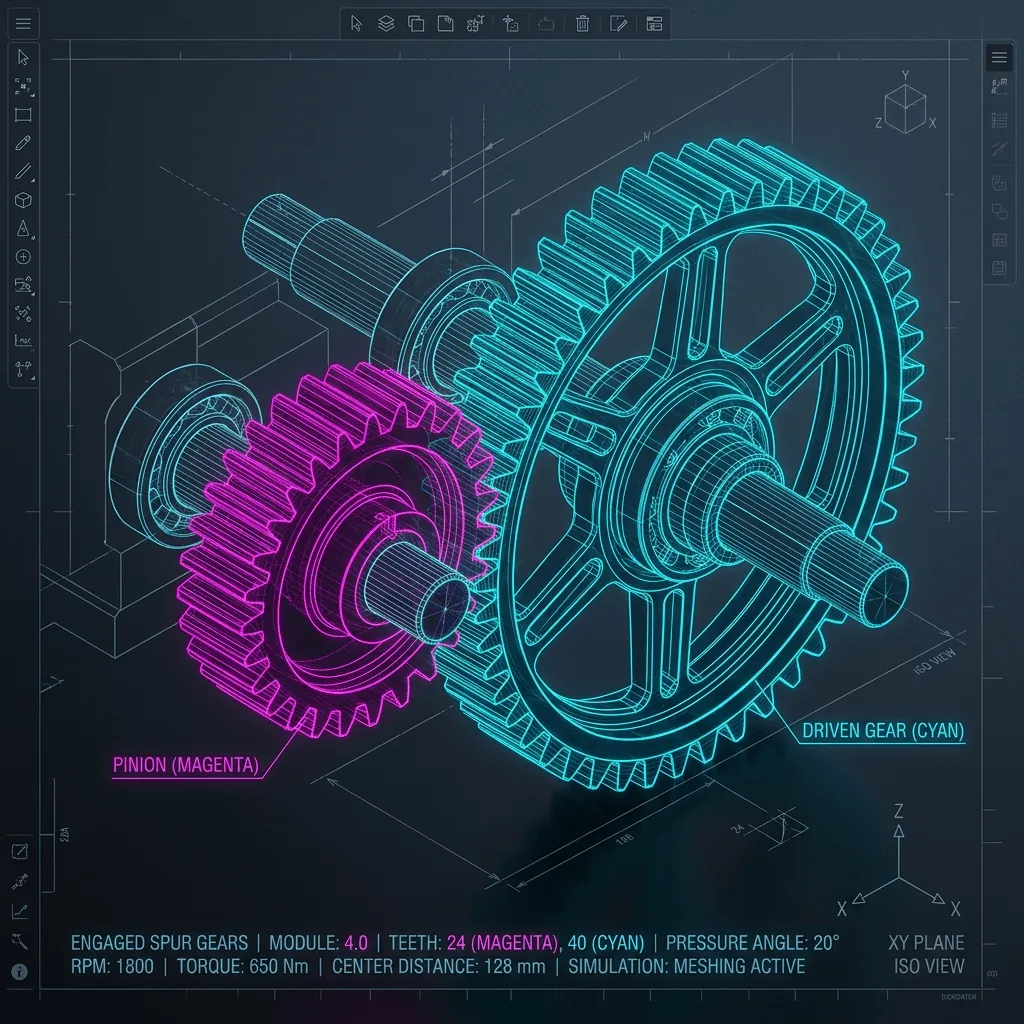

Gear Calculator Preview

Abrir utilidad

Características principales

  • Solucionador de geometría: Maneja engranajes rectos externos estándar y con desplazamiento de perfil ($x_1, x_2$). Calcula el ángulo de presión de funcionamiento $\alpha_w$ y la distancia entre centros $a_w$.
  • Verificaciones de integridad del engrane: Retroalimentación instantánea sobre la relación de contacto, advertencias de socavado, comprobaciones del cuerpo/agujero del engranaje e interferencia entre dientes.
  • Motor de búsqueda de relaciones: Sugiere combinaciones adecuadas de números de dientes y módulos para lograr la relación de transmisión y la distancia entre centros deseadas.
  • Vistas previas 2D y 3D del engrane: Vistas previas dinámicas con velocidades de animación que coinciden con las RPM introducidas, lo que permite inspeccionar visualmente la calidad del engrane.
  • Exportaciones CAD: Exporte polilíneas cerradas 2D a DXF (con capas para perfiles y círculos primitivo/base/exterior/de raíz) y sólidos 3D a STEP mediante un Web Worker del navegador (OpenCascade.js).
  • Informes de cálculo en PDF: Genera documentación lista para imprimir que incluye derivaciones de fórmulas, advertencias, suposiciones y tablas de dimensiones.

Cálculos compatibles

ÁreaParámetrosNormas y resultados
GeometríaMódulo, número de dientes, ángulo de presión, desplazamientos, juego, ancho de caraDiámetros primitivo, base, exterior y de raíz, distancia entre centros de funcionamiento
Calidad del engraneRelación de contacto, límites de socavado, restricciones de solapeRelación de contacto transversal ($\epsilon_\alpha$), integridad del perfil
Cargas y fuerzasPar, velocidad (RPM), eficiencia, factor de servicioFuerza tangencial ($F_t$), radial ($F_r$), normal ($F_n$), velocidad primitiva ($v$)
Seguridad a flexiónTensiones admisibles del material, suposiciones de servicioTensión de flexión estimada ($\sigma_b$) y factor de seguridad mediante la verificación de Lewis

Aviso importante

Los cálculos, las estimaciones de tensiones y los archivos CAD proporcionados por esta utilidad son para referencia de ingeniería preliminar, prototipado y maquetas CAD. Las verificaciones de flexión utilizan una fórmula de Lewis simplificada y no constituyen una evaluación completa según ISO 6336 o AGMA. Verifique siempre su diseño final del engranaje con normas certificadas usando software especializado antes de su liberación para producción.

Flujo de trabajo básico

  1. Elija el modo de dimensionamiento: Seleccione Existing Gear Pair Check para revisar dimensiones específicas o Ratio-driven Sizing para buscar candidatos.
  2. Configure las entradas de dimensionamiento: Defina los parámetros básicos del engranaje: módulo, ángulo de presión, números de dientes, ancho de cara y desplazamientos de perfil.
  3. Verifique advertencias y validación: Asegúrese de que el indicador de relación de contacto esté en verde ($> 1.4$) y de que no se señalen errores de socavado o interferencia.
  4. Inspeccione el engrane visual: Revise las pestañas del croquis 2D del engrane y de la vista previa 3D. Active la animación para verificar la dirección del engrane.
  5. Descargue archivos CAD e informes: Exporte archivos DXF para perfiles de corte, archivos STEP para ensamblajes CAD y el informe PDF para los registros del proyecto.
