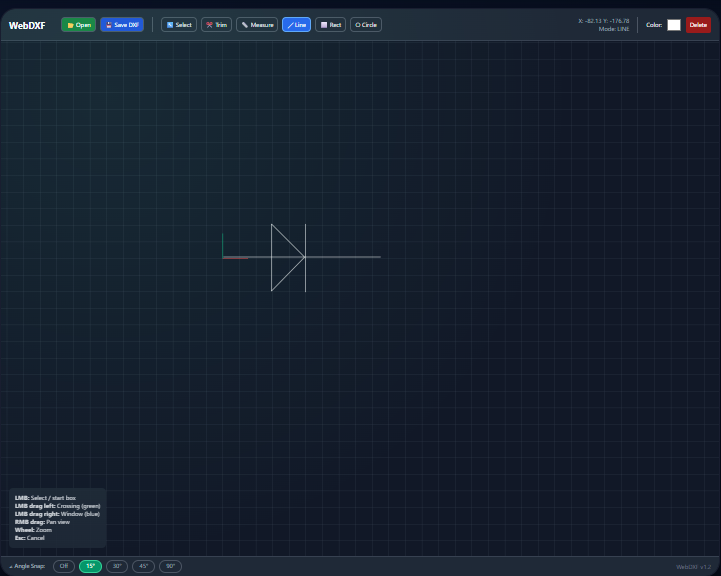

Editor WebDXF
Recorte geometría, anote longitudes y vuelva a guardar archivos DXF directamente en el navegador para un control de calidad rápido o pruebas de macros.
Abrir utilidad
Qué hace
Abra archivos DXF en el navegador, recorte o mida entidades y guarde los cambios de nuevo en DXF sin tener que recurrir a un CAD pesado. Ideal para un control de calidad rápido, pruebas de macros o retoques antes de enviar la geometría a producción.
Cuándo usarlo (y cuándo no)
Úselo cuando:
- Necesite recortar líneas perdidas o agregar medidas rápidas sin iniciar un CAD de escritorio.
- Esté probando macros de CAD y desee verificar la salida de DXF.
- Desee un control de cordura de DXF fuera de línea antes de compartirlo con proveedores.
Evítelo cuando:
- Necesite modelado 3D, restricciones o funciones de dibujo avanzadas.
- Su archivo sea extremadamente grande o esté muy cargado de sombreados y se beneficiaría de una estación de trabajo CAD completa.
Entradas y salidas
Entradas
| Entrada | Descripción |
|---|---|
| Archivo DXF | Cargue el dibujo que desea inspeccionar o editar. |
| Visibilidad de capas o colores | Alterne las capas para enfocarse en la geometría crítica. |
| Selección y modo de snap | Elija cómo selecciona y mide las líneas. |
| Referencia de unidades | Use las unidades del DXF de origen o su propia escala de referencia. |
Salidas
| Salida | Formato | Notas |
|---|---|---|
| DXF editado | DXF | Guarde la geometría actualizada localmente. |
| Lecturas de medición | En pantalla | Longitudes y distancias para un control de calidad rápido. |
Cómo usar
- Cargue su archivo DXF en el editor.
- Alterne las capas o los snaps para aislar la geometría que necesita.
- Recorte, anote o mida según sea necesario.
- Revise el dibujo en pantalla para verificar la precisión.
- Descargue el DXF actualizado.
Conjunto de datos de ejemplo: Abra flange.dxf, recorte las líneas de construcción sueltas, mida el círculo de pernos y guarde el DXF limpio.
- Salida esperada: Devuelve un DXF limpio más mediciones en pantalla que puede referenciar en sus notas de control de calidad.
Precisión y verificación
- Diseñado para flujos de trabajo DXF; mantenga una copia de seguridad del original antes de sobrescribirlo.
- Los archivos grandes pueden sentirse más lentos en el navegador que en una estación de trabajo.
- Las unidades siguen al DXF de origen; verifique la escala si importa desde fuentes con unidades mixtas.
- Todas las ediciones permanecen locales; exporte para conservar sus cambios.
Preguntas frecuentes
- ¿Qué versiones de DXF son compatibles? Funciona con geometría común R12+ DXF.
- ¿Es compatible con bloques y sombreados? Los bloques simples funcionan; los sombreados pesados pueden ser más lentos y deben verificarse después de la exportación.
- ¿Se guardan las ediciones en línea? No. Los archivos nunca salen de su navegador.
- ¿Puedo cambiar las unidades? Utilice la referencia de escala en su DXF; la herramienta respeta la geometría de origen.
- ¿Mantendrá los nombres de las capas? Los datos de las capas se preservan al volver a guardar.
