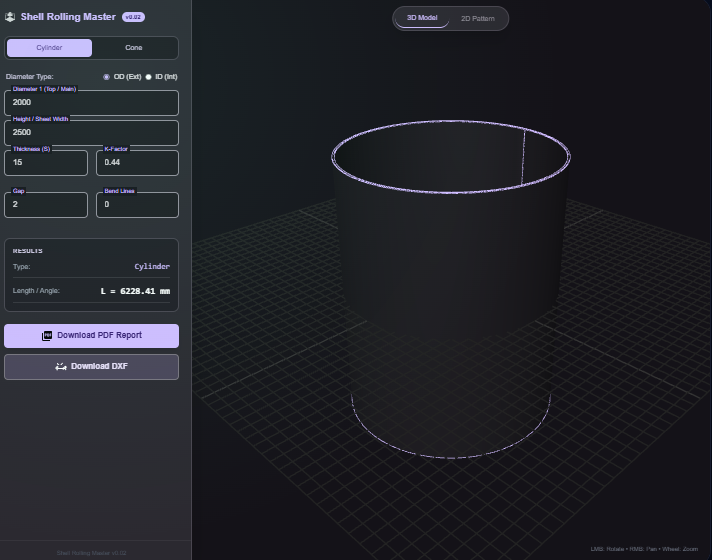

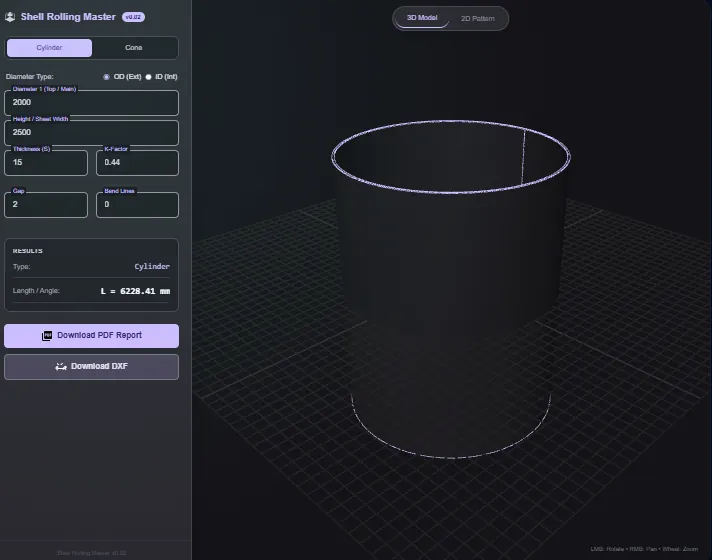

Cylindrical Shell Rolling Calculator

Estime el espaciado de los rodillos, la tolerancia de doblado y la longitud desarrollada para virolas cilíndricas con ajustes preestablecidos EN 13445 / ASME VIII.

Abrir utilidad

Qué hace

Calcule el espaciado de los rodillos, la tolerancia de doblado y la longitud desarrollada para virolas cilíndricas antes de que la placa llegue a los rodillos. Use ajustes preestablecidos de estilo EN 13445 o ASME VIII, agregue la brecha de la costura o tolerancias de sobrecurvado, y entregue el resumen del espaciado al operador.

Cuándo usarlo (y cuándo no)

Úselo cuando:

• Necesite el espaciado de los rodillos y la longitud desarrollada para una virola cilíndrica antes de liberar un trabajo al taller.
• Quiera comparar la guía de EN 13445 frente a ASME VIII o compartir las desviaciones con un inspector.
• Quiera una tarjeta de configuración imprimible para los operadores sin abrir hojas de cálculo.

Evítelo cuando:

• Esté curvando conos, transiciones o formas no cilíndricas.
• Requiera comprobaciones de elementos finitos o cálculos de capacidad de la máquina más allá de las simples tolerancias de doblado.

Entradas y salidas

Entradas

Entrada	Descripción
Diámetro objetivo de la virola	Diámetro exterior o interior que debe alcanzar la virola después del curvado.
Espesor de la placa	Espesor del material que determina el eje neutro y la tolerancia.
Longitud de la virola y brecha de costura	Longitud terminada más cualquier brecha de punteado/ajuste que desee dejar.
Ajuste estándar	Elija EN 13445, ASME VIII o tolerancias personalizadas para su taller.
Tolerancia de sobrecurvado o extremo plano	Cuánto curvado extra desea en los extremos para minimizar las zonas planas.
Espaciado de rodillos o geometría de la máquina	Entradas opcionales de espaciado para verificar la capacidad y deflexión.

Salidas

Salida	Formato	Notas
Guía de espaciado de rodillos	En pantalla	Espaciado sugerido para alcanzar el diámetro objetivo con mínimos extremos planos.
Longitud plana desarrollada	Numérico	Longitud para cortar la placa antes del curvado, teniendo en cuenta la brecha de la costura.
Tolerancia / deducción de doblado	Numérico	Valores de tolerancia que puede copiar en su hoja de ruta o proceso.
Notas de configuración imprimibles	Texto	Copie o imprima directamente desde la página para el operador de los rodillos.

Cómo usarlo

1. Ingrese el diámetro objetivo de la virola y la longitud terminada.
2. Establezca el espesor de la placa y elija el ajuste estándar que coincida con su trabajo.
3. Agregue la brecha de la costura y cualquier ajuste de sobrecurvado o extremo plano.
4. Revise el espaciado de los rodillos, la longitud desarrollada y los números de tolerancia.
5. Imprima o copie los valores en la hoja de ruta del taller.

Ejemplo de datos: DE de la virola: 1500 mm, Espesor: 12 mm, Longitud: 2500 mm, Brecha de costura: 3 mm, Ajuste: EN 13445, Sobrecurvado: sesgo final pequeño para reducir las zonas planas.

• Resultado esperado: Genera una longitud desarrollada, sugerencias de espaciado de rodillos y valores de tolerancia listos para compartir con el operador de los rodillos.

Precisión y verificación

• Asume una virola cilíndrica con espesor uniforme y un retorno elástico moderado manejado por el ajuste preestablecido.
• No reemplaza las comprobaciones de capacidad de la máquina ni los cálculos detallados de esfuerzo.
• Use los datos de prueba del fabricante (mill test) para refinar el sobrecurvado para aleaciones que tengan un retorno elástico diferente.
• Realice una comprobación puntual con una probeta antes de procesar placas de longitud completa.

FAQ

• ¿Soporta pulgadas así como el sistema métrico? Sí. Ingrese los números en el sistema de unidades que utilice; los cálculos son independientes de las unidades.
• ¿Puedo exportar los resultados? Use el cuadro de diálogo de impresión de su navegador o copie los valores en su propia plantilla; nada se almacena en el servidor.
• ¿Calcula conos o codos? No. El modelo actual asume un cilindro constante.
• ¿Cómo se maneja el retorno elástico (springback)? Los ajustes preestablecidos incluyen tolerancias típicas. Ajuste el sobrecurvado o las tolerancias para su lote de material.
• ¿Se guardan mis entradas? No. Cierre la página para borrar todo; permanece únicamente en la memoria de su navegador.

Suposiciones y normas

• Base normativa: Los valores de longitud desarrollada y de sobreespesor se basan en relaciones geométricas estándar de curvado de chapa, con preajustes de tolerancia inspirados en las guías de fabricación de EN 13445 y ASME VIII.
• Suposiciones clave:
  • La virola es un cilindro de diámetro constante con espesor de chapa uniforme.
  • El retorno elástico (springback) se gestiona únicamente mediante las tolerancias preestablecidas y cualquier sobrecurvado que introduzca.
  • Se utilizan las dimensiones nominales de entrada; las tolerancias de espesor de chapa y de diámetro no se modelan.
  • Se asume un comportamiento del material típico para el preajuste; el retorno elástico específico de la aleación debe refinarse a partir de datos de ensayo de colada.
• Limitaciones:
  • Los conos, transiciones, codos y otras formas no cilíndricas no están soportados.
  • No se realizan verificaciones de capacidad de máquina, deflexión de rodillos ni de elementos finitos.
  • La contracción por soldadura, la corrección de ovalidad y los efectos del tratamiento térmico posterior al curvado no están cubiertos.
• ⚠️ The Cylindrical Shell Rolling Calculator proporciona soporte de dimensionamiento preliminar. Los resultados deben ser verificados por un ingeniero calificado frente a la edición vigente del código y la especificación del proyecto antes de la fabricación o la compra.
