Busbar Calculator
Busbar Calculator ayuda a predimensionar barras colectoras rectangulares para cuadros eléctricos: compara cobre y aluminio, estima el calentamiento, revisa distancias y exporta un informe PDF sin subir datos del proyecto.
Qué hace

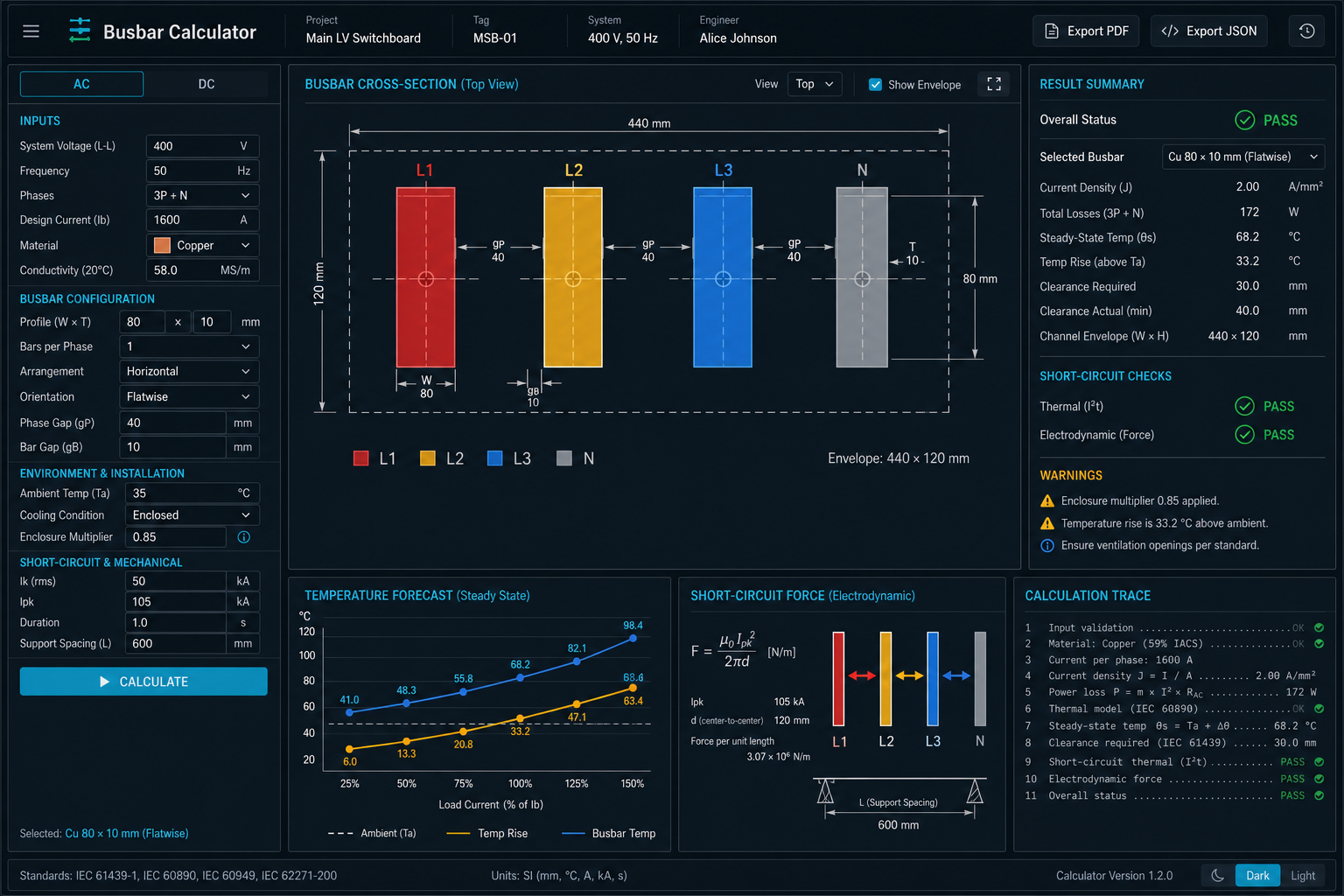

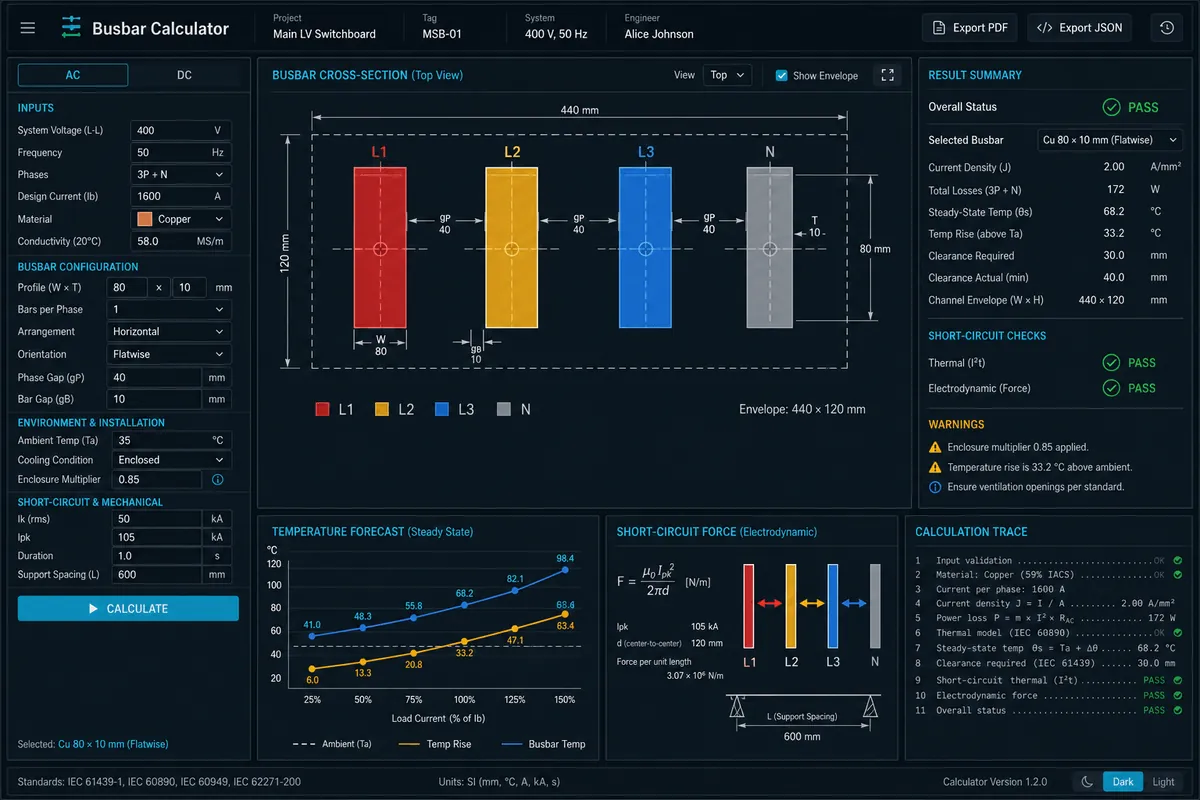

La utilidad es una ayuda de ingeniería del lado del cliente para cuadros de baja tensión y sistemas de distribución. El usuario define AC/DC, tensión, corriente, fases, material, perfil rectangular, barras por fase, disposición, condición de refrigeración y supuestos de cortocircuito. La app recalcula densidad de corriente, resistencia, pérdidas, pronóstico de temperatura, envolvente del canal, estado de distancias y márgenes de cortocircuito.
La aplicación está integrada como micro-app independiente en static/utility-apps/busbar-calculator. La shell de CAD AutoScript la muestra igual que las otras utilidades: con ficha de catálogo, artículo, reacciones, comentarios y capa de acceso común.
Cuándo usarla
- Para seleccionar preliminarmente barras rectangulares de cobre o aluminio.
- Para comparar una, dos, tres o cuatro barras por fase antes del layout del cuadro.
- Para estimar pérdidas por metro y temperatura estacionaria con una refrigeración elegida.
- Para detectar rápidamente distancias entre fases o márgenes de envolvente que requieren revisión.
- Para preparar una nota PDF para discusión de diseño o revisión QA.
Entradas y salidas
| Área | Entradas | Salidas |
|---|---|---|
| Sistema eléctrico | AC/DC, tensión, corriente, frecuencia, fases | Densidad de corriente, resistencia, pérdidas por metro |
| Material y perfil | Cobre, aluminio, ancho, espesor, barras por fase | Área, masa, ranking de candidatos |
| Disposición | Horizontal/vertical, flatwise/edgewise, separaciones | Vista de sección, centros de fase, envolvente del canal |
| Ambiente | Temperatura, refrigeración, multiplicador de envolvente | Temperatura estacionaria y curva prevista |
| Cortocircuito | Corriente RMS, duración, pico, distancia entre soportes | Estado térmico y mecánico |
| Informes | Proyecto, cuadro, tag, revisión, ingeniero | PDF, importación/exportación JSON, CAD payload |
Límites importantes
Las constantes de material, ratings de perfiles, presets de refrigeración y reglas de distancia incluidas están marcadas como example-only. Sirven para probar el flujo, pero no son una base certificada de diseño. Para una liberación real, sustitúyalas por datos DIN, IEC, de fabricante o de proyecto aprobados y valide los resultados con las reglas de su organización.
Flujo recomendado
- Introduzca metadatos del proyecto y valores eléctricos.
- Elija cobre o aluminio y revise los perfiles propuestos.
- Ajuste barras por fase, orientación, distancias entre fases y márgenes de envolvente.
- Revise sección, densidad de corriente, pérdidas y pronóstico térmico.
- Agregue datos de cortocircuito cuando estén disponibles.
- Exporte un PDF o una configuración JSON para revisión posterior.
Suposiciones y normas
- Base normativa: Las verificaciones de dimensionamiento, térmicas y de distancias de aislamiento se orientan en la práctica de barras colectoras DIN 43670 / DIN 43671 y en los conceptos de distancias de IEC 60664, utilizando conjuntos de datos de ejemplo incluidos en lugar de tablas certificadas.
- Suposiciones clave:
- Operación en régimen permanente con la corriente introducida, la temperatura ambiente y el preajuste de refrigeración.
- Barras rectangulares de cobre o aluminio con propiedades de material uniformes.
- Dimensiones nominales del perfil sin tolerancias de fabricación.
- Las verificaciones de cortocircuito utilizan la corriente RMS, la duración, la corriente de pico y la separación entre soportes exactamente tal como se introducen.
- Limitaciones:
- Las constantes de material, las capacidades de perfil, los preajustes de refrigeración y las reglas de distancias incluidos son conjuntos de datos de desarrollo solo a modo de ejemplo, no una base de diseño certificada.
- Los eventos térmicos transitorios, los armónicos y los efectos pelicular y de proximidad más allá del modelo integrado no están cubiertos.
- El diseño de uniones, el recubrimiento, los valores de par de apriete y el diseño de ventilación del envolvente quedan fuera del alcance.
- ⚠️ The Busbar Calculator proporciona soporte de dimensionamiento preliminar. Los resultados deben ser verificados por un ingeniero calificado frente a la edición vigente del código y la especificación del proyecto antes de la fabricación o la compra.
