Bourdon Gauge Configurator
Elija tamaños nominales, rangos, conexiones y accesorios para manómetros de Bourdon tube, luego exporte una ficha técnica en PDF.
Abrir utilidad
Qué hace
Seleccione el tamaño de la esfera, el rango de presión, el estándar de conexión, el llenado de la caja y los accesorios para un manómetro de Bourdon tube. Previsualice el dibujo del manómetro, active las opciones de sifón o válvula y exporte una ficha técnica en PDF con sus selecciones.
Cuándo usarlo (y cuándo no)
Úselo cuando:
- Esté preparando una especificación de manómetro para una cotización o para aprobación interna.
- Necesite comparar opciones de conexión o llenado rápidamente con una vista previa en vivo.
- Quiera una ficha técnica en PDF para enviar a los proveedores sin esperar una solicitud de CAD.
Evítelo cuando:
- Necesite clasificaciones de presión certificadas o aprobaciones más allá de una ficha técnica preliminar.
- Esté configurando transmisores electrónicos o sellos de diafragma (no cubiertos aquí).
Entradas y salidas
Entradas
| Entrada | Descripción |
|---|---|
| Dial size | Diámetro nominal para la cara del manómetro. |
| Pressure range and units | Seleccione rangos preestablecidos o introduzca un rango personalizado. |
| Connection location and standard | Montaje inferior/posterior con opciones DIN, ANSI, NPT u otras. |
| Case fill and window | Cajas secas o llenas más material de la ventana. |
| Accessories | Sifón, válvula, brida u otras opciones a incluir. |
| Project metadata | Tag, número de línea y notas para la ficha técnica. |
Salidas
| Salida | Formato | Notas |
|---|---|---|
| PDF datasheet | Resumen del manómetro con vista previa y selecciones. | |

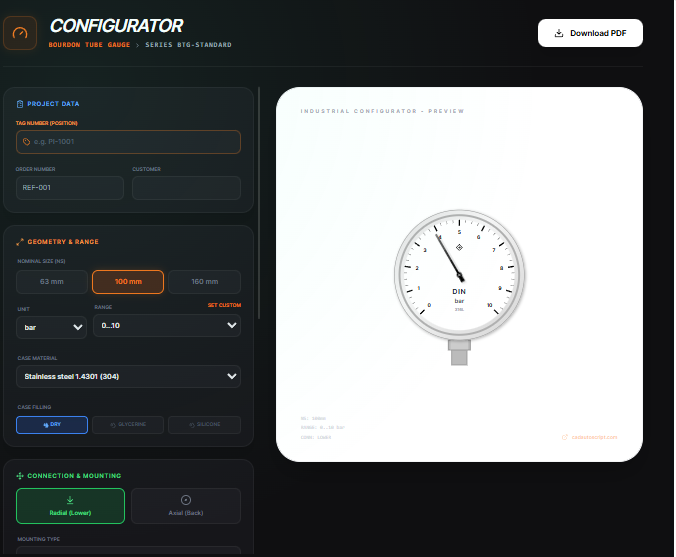

| Gauge preview | En pantalla | Dibujo en vivo que se actualiza a medida que cambia las opciones. |
Cómo usar
- Elija el tamaño de la esfera (dial size) y el rango de presión (preestablecido o personalizado).
- Elija la ubicación de la conexión, el estándar y el llenado de la caja.
- Active accesorios como sifón, válvula o brida.
- Añada tags de proyecto o notas.
- Exporte la ficha técnica en PDF para su revisión o presentación.
Ejemplo de conjunto de datos: Dial: 100 mm, Rango: 0 a 10 bar, Conexión: montaje posterior G 1/2, Llenado: glycerin, Accesorio: siphon, Tag: PG-204.
- Resultado esperado: Crea una ficha técnica en PDF con el rango, conexión, llenado y accesorio seleccionados, junto con la imagen de vista previa para PG-204.
Precisión y verificación
- La ficha técnica es preliminar; verifique las clasificaciones de presión y los materiales húmedos con el fabricante.
- Los rangos y unidades son introducidos por el usuario; confirme que coinciden con los límites de su proceso.
- Los accesorios son indicativos; compruebe el acoplamiento de la rosca y los espacios libres de montaje antes de la instalación.
- Todos los cálculos permanecen locales; guarde el PDF para archivar sus selecciones.
FAQ
- ¿Puedo introducir un rango personalizado? Sí. Utilice el rango personalizado (custom span) cuando los ajustes preestablecidos no coincidan con su necesidad.
- ¿Soporta unidades imperiales? Sí. Introduzca psi o bar según sea necesario; la ficha técnica informa lo que usted introduce.
- ¿Puedo añadir el logotipo de mi empresa? Utilice el PDF exportado y añada su marca posteriormente si es necesario.
- ¿La vista previa está a escala? Es ilustrativa; solicite dibujos certificados para dimensiones exactas.
- ¿Se cargan mis datos? No. Todo se ejecuta localmente en el navegador.
