Blind Flange Calculator
Selección automática de la clase PN según EN 1092-1, cálculo del espesor mínimo según EN 13445-3 y generación de un modelo 3D STEP correspondiente directamente en el navegador.
Abrir utilidad

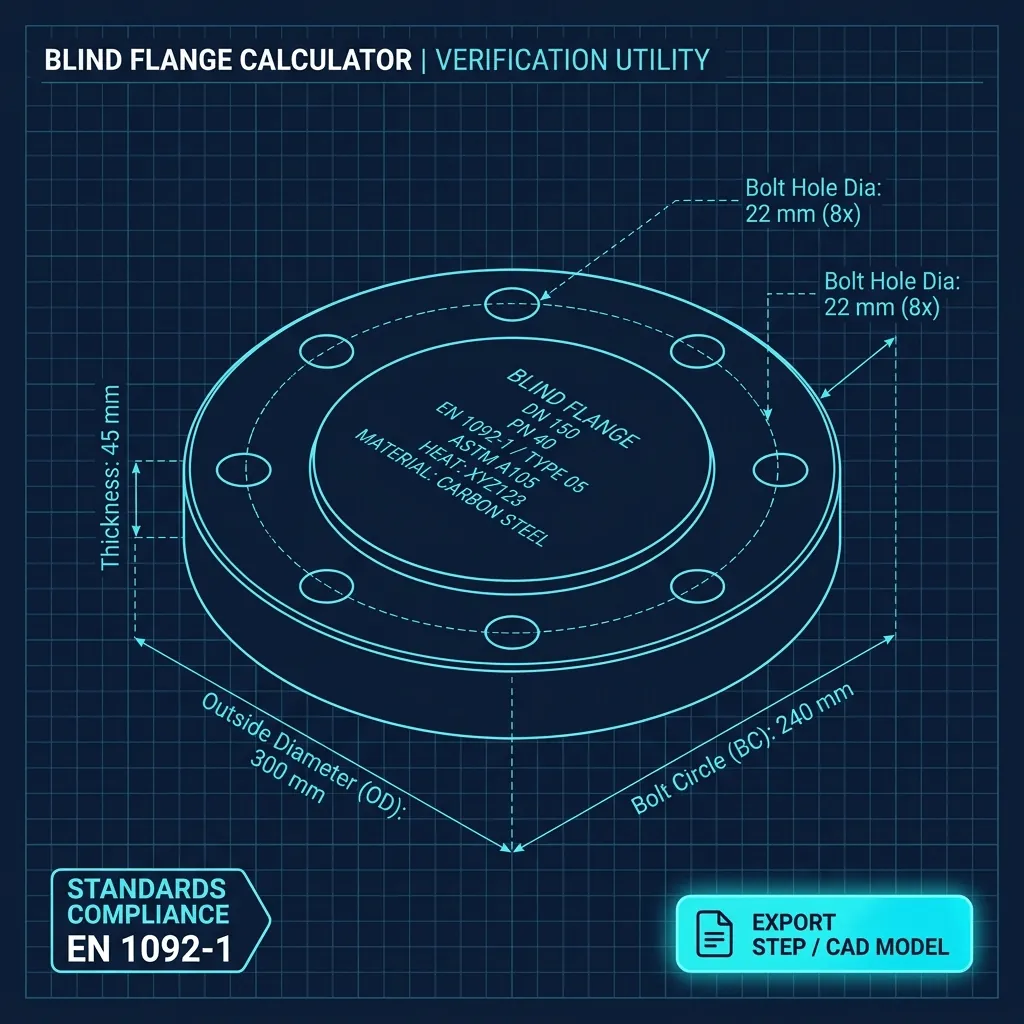

Qué hace
Seleccione un DN, establezca las presiones de funcionamiento y de prueba, la temperatura y el grado del material. La herramienta utiliza las dimensiones de la brida EN 1092-1 y las comprobaciones de tensión EN 13445-3 para calcular el espesor mínimo, recomendar un espesor de placa estándar y exportar un modelo 3D STEP correspondiente para la configuración de brida activa.
Cuándo usarlo (y cuándo no)
Úselo cuando:
- Necesite un espesor de brida ciega preliminar rápido para proyectos EN 13445.
- Desee una búsqueda automática de PN en lugar de comprobaciones manuales de tablas.
- Necesite una estimación de peso rápida para planes de adquisición o manipulación.
- Desee un modelo 3D STEP simple del lado del navegador para la geometría de brida actual.
Evítelo cuando:
- Necesite un paquete de cálculo totalmente certificado o una verificación de terceros.
- Su grado de material o estándar de brida no esté cubierto en el conjunto de datos.
Entradas y salidas
Entradas
| Entrada | Descripción |
|---|---|
| DN | Diámetro nominal para las dimensiones EN 1092-1. |
| Presión de funcionamiento | Se utiliza para seleccionar la clase PN. |
| Presión de prueba | Por defecto se calcula a partir de la presión de funcionamiento, pero se puede anular. |
| Temperatura | Se utiliza para elegir el límite elástico dependiente de la temperatura (deg C). |
| Material | P265GH, P355GH o 1.4404 (316L). |
| Margen de corrosión | Se añade al espesor mínimo. |
Salidas
| Salida | Formato | Notas |
|---|---|---|
| Espesor recomendado | mm | Redondeado al alza según una lista de placas estándar. |
| Espesor mínimo | mm | Según EN 13445-3 con el margen de corrosión mostrado por separado. |
| Clase PN y datos de pernos | En pantalla | Incluye número de pernos, tamaño y círculo de pernos. |
| Estimación de peso | kg | Basada en el diámetro exterior de la brida, el espesor y la densidad del material. |
| Modelo 3D STEP | STEP | Exporta el cuerpo de la brida ciega configurada y el patrón de orificios para pernos. |
Cómo usarlo
- Elija el DN e introduzca la presión de funcionamiento.
- Confirme o anule la presión de prueba.
- Seleccione la temperatura, el material y el margen de corrosión.
- Lea el espesor recomendado, la clase PN y los detalles de los pernos.
- Utilice la acción de exportación STEP cuando necesite un modelo 3D correspondiente de la geometría de brida actual.
Ejemplo de datos: DN 100, presión de funcionamiento 10 bar, presión de prueba 14 bar, temperatura 20 C, material P265GH, corrosión 1 mm.
- Resultado esperado: Espesor recomendado y clase PN con tamaño de perno y estimación de peso.
Precisión y verificación
- La calculadora es una herramienta de dimensionamiento preliminar y no sustituye la verificación completa del código.
- Confirme la selección de la clase de brida con las clasificaciones de presión del proyecto y los requisitos de las juntas.
- Valide las propiedades del material, especialmente a temperaturas elevadas.
- Las clasificaciones de alta presión EN 1092-1 (PN160+) solo están estandarizadas para un rango limitado de DN; las combinaciones no admitidas muestran "No data".
FAQ
- ¿Cómo se selecciona la clase PN? Se elige la clase PN de EN 1092-1 más cercana que cumpla o supere la presión de funcionamiento.
- ¿Puedo anular la presión de prueba? Sí. Al editar la presión de prueba se desactivan las actualizaciones automáticas.
- ¿Qué materiales están incluidos? P265GH, P355GH y 1.4404 (316L) con datos de límite elástico dependientes de la temperatura.
- ¿Se cargan mis datos? No. Todo se ejecuta localmente en el navegador.
- ¿Es esta una verificación de diseño final? No. Úselo para el dimensionamiento preliminar y verifíquelo con las especificaciones de su proyecto.
