WIKA CPG1500 Log Analyzer
Analysieren Sie Logdateien von digitalen Druckkalibratoren des Typs WIKA CPG1500, inspizieren Sie Gerätemetadaten, visualisieren Sie Messkurven und erstellen Sie druckfertige QC-Berichte — alles lokal im Browser.
Utility öffnen
Funktionen

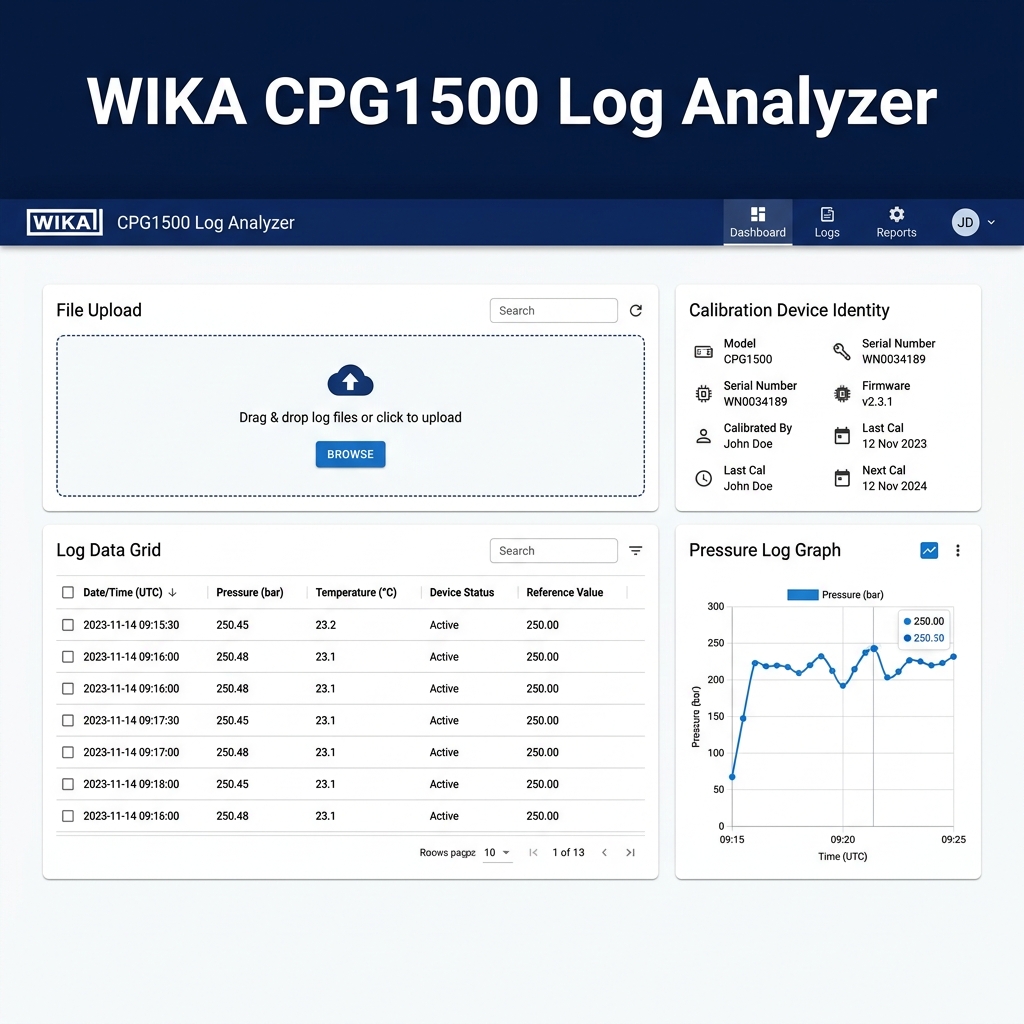

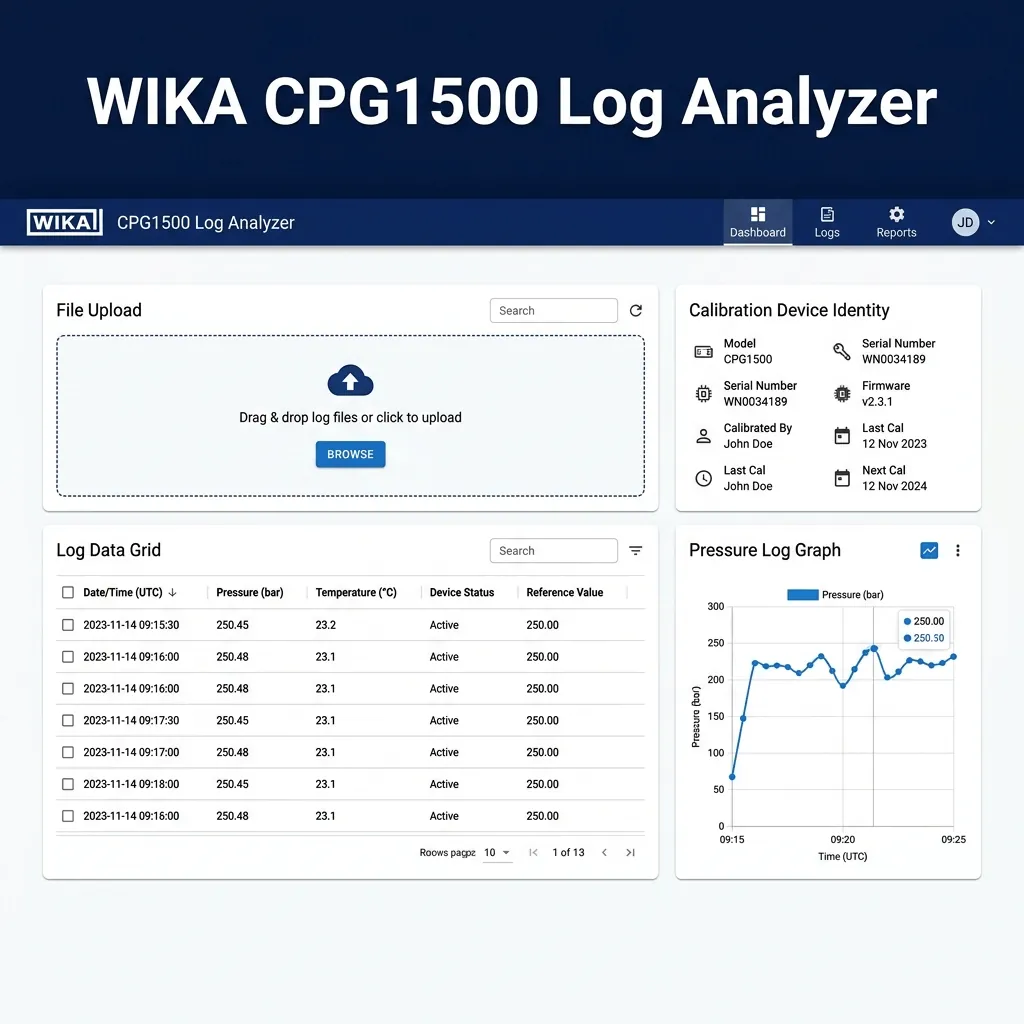

Ziehen Sie eine Logdatei, die von einem digitalen Druckkalibrator WIKA CPG1500 exportiert wurde, per Drag-and-Drop in das Tool und erhalten Sie sofort:
- Geräteidentifikationskarte — Seriennummer, Modell, Firmware-Version, Kalibrierdaten und Operator-Metadaten, die aus dem Dateikopf gelesen wurden.
- Messdatentabelle — eine durchsuchbare und sortierbare Tabelle aller mit Zeitstempel versehenen Druck- und Temperaturmesswerte im Log.
- Druckdiagramm — ein interaktives Liniendiagramm der aufgezeichneten Druckkurve über die Zeit.
- Druckfertiger QC-Bericht — ein mehrseitiges, für den Druck optimiertes Layout (A4-Hochformat für Tabellen, A4-Querformat für Diagramme), das Sie direkt an einen Drucker senden oder als PDF speichern können.
Alles läuft clientseitig mit React und Material UI. Es verlassen keine Daten den Browser.
Wann man es verwenden sollte (und wann nicht)
Verwenden Sie es, wenn:
- Sie WIKA CPG1500 Kalibrierprotokolle auf einem beliebigen Rechner mit Browser überprüfen müssen.
- Sie eine schnelle visuelle Kontrolle der Druckkurve benötigen, bevor Sie das Zertifikat einreichen.
- Sie einen formatierten QC-Bericht drucken oder als PDF speichern möchten, um ihn an einen Laufzettel oder ein Inspektionspaket anzuhängen.
- Sie Messwerte suchen oder sortieren möchten, ohne die Rohdatei in Excel importieren zu müssen.
Vermeiden Sie es, wenn:
- Ihre Logdateien von einem anderen Kalibratormodell stammen (der Parser ist spezifisch für CPG1500).
- Sie eine Stapelverarbeitung von Dutzenden von Logs gleichzeitig benötigen (laden Sie die Dateien nacheinander hoch).
Ein- und Ausgänge
Eingänge
| Eingang | Beschreibung |
|---|---|
| Logdatei | Eine .log- oder .txt-Datei, die von einem WIKA CPG1500 Kalibrator exportiert wurde. |
Ausgänge
| Ausgang | Format | Hinweise |
|---|---|---|
| Geräteidentität | Karte auf dem Bildschirm | Seriennummer, Modell, Firmware, Kalibrierdaten, Operator. |
| Messtabelle | Tabelle auf dem Bildschirm | Zeitgestempelte Druck- und Temperaturwerte mit Suchfunktion. |
| Druckdiagramm | Interaktives Diagramm | Liniendiagramm von Druck vs. Zeit. |
| QC-Bericht | Druck / PDF | A4-optimierter mehrseitiger Bericht über den Druckdialog des Browsers. |
Bedienungsanleitung
- Öffnen Sie das Utility und klicken Sie auf den Upload-Bereich oder ziehen Sie eine CPG1500-Logdatei per Drag-and-Drop hinein.
- Überprüfen Sie die Geräteidentifikationskarte — bestätigen Sie, dass Seriennummer, Modell und Kalibrierdaten korrekt sind.
- Durchsuchen Sie die Messtabelle — verwenden Sie das Suchfeld, um Zeilen zu filtern, oder klicken Sie auf die Spaltenüberschriften, um zu sortieren.
- Prüfen Sie das Druckdiagramm — bewegen Sie die Maus über Datenpunkte für exakte Werte; zoomen oder verschieben Sie die Ansicht, falls verfügbar.
- Bericht drucken — klicken Sie auf den Drucken-Button des Browsers (
Strg+P/Cmd+P). Das Layout wechselt automatisch zu einem A4-optimierten Bericht mit Seitenumbrüchen für die Identifikationskarte, die Datentabelle und das Diagramm.
Beispiel-Workflow
Laden Sie eine Logdatei eines kürzlich durchgeführten Drucktests hoch → Überprüfen Sie, ob die Geräteseriennummer mit dem Kalibrierzertifikat übereinstimmt → Überprüfen Sie die Druckkurve auf Anomalien → Drucken Sie den formatierten Bericht aus und heften Sie ihn an den Laufzettel.
Drucklayout des Berichts
Das Druck-Stylesheet erzeugt einen sauberen, mehrseitigen QC-Bericht:
| Seite | Inhalt | Orientierung |
|---|---|---|
| 1 | Geräteidentität + kompakte Messzusammenfassung | Hochformat (A4) |
| 2+ | Vollständige Messdatentabelle | Hochformat (A4) |
| Diagrammseite | Druckdiagramm mit Legende | Querformat (A4) |
tipp
Verwenden Sie "Als PDF speichern" im Druckdialog Ihres Browsers, um den Bericht digital neben Ihren Kalibrierzertifikaten zu archivieren.
Genauigkeit und Datenschutz
- Nur geparste Daten — das Tool verändert die ursprüngliche Logdatei nicht; es liest und zeigt die Werte so an, wie sie sind.
- Keine Uploads — das gesamte Parsing erfolgt im Browser über clientseitiges JavaScript. Es werden keine Daten an einen Server übertragen.
- Nur für die Sitzung — schließen Sie den Tab, und alle geparsten Daten sind weg. Speichern oder drucken Sie Ihren Bericht vor dem Schließen.
- Gegenquelle prüfen — gleichen Sie kritische Werte (Seriennummer, Prüfdruck) immer mit der ursprünglichen Logdatei und dem Kalibrierzertifikat ab.
FAQ
- Welche Logdateiformate werden unterstützt? Logdateien, die von digitalen Druckkalibratoren des Typs WIKA CPG1500 exportiert wurden (
.log/.txt). - Werden meine Daten auf einen Server hochgeladen? Nein. Alles bleibt im Browser.
- Kann ich den Bericht drucken oder speichern? Ja. Verwenden Sie
Strg+P/Cmd+P, um zu drucken oder als PDF zu speichern. Das Layout ist für A4-Papier optimiert. - Funktioniert es offline? Ja, sobald die Seite geladen ist, wird keine Internetverbindung mehr benötigt.
- Kann ich mehrere Dateien gleichzeitig analysieren? Laden Sie die Dateien nacheinander hoch; laden Sie die Seite neu oder löschen Sie die Daten, um ein anderes Log zu analysieren.
- Was ist, wenn meine Logdatei nicht geparst werden kann? Der Parser ist spezifisch für das CPG1500-Format. Dateien von anderen Instrumenten werden möglicherweise nicht erkannt. Öffnen Sie ein GitHub-Issue, wenn Sie glauben, dass Ihre CPG1500-Datei funktionieren sollte, es aber nicht tut.
