Dished End (Vessel Head) Calculator
Berechnen Sie Geometrie, Ronden-Durchmesser und Gewicht für Klöpper- und Korbbogenböden (DIN 28011, DIN 28013, SS 895) mit Stutzenkonfiguration, QC-Berichten und browserbasiertem 3D STEP-Export.
Utility öffnen
Funktionen
Sofortige Berechnung von Geometrie, Gewicht und Volumen von Druckbehälterböden. Er generiert ein visuelles Profil einschließlich Stutzenpositionen, exportiert ein passendes 3D STEP-Modell und erstellt einen druckbaren „Fertigungsbericht“ mit den erwarteten Toleranzen für die Qualitätskontrolle.
Wann man es benutzt (und wann nicht)
Benutzen Sie es, wenn:
- Sie das Gewicht und den Ronden-Durchmesser für die Materialbestellung schätzen müssen.
- Sie Stutzenpositionen relativ zur Bodenwölbung visualisieren möchten.
- Sie ein schnelles QC-Blatt mit Standardtoleranzen (DIN 28005-1) für die Werkstatt benötigen.
- Sie eine browserseitige 3D STEP-Datei des konfigurierten Bodens für die CAD-Weiterbearbeitung benötigen.
Vermeiden Sie es, wenn:
- Sie ASME 2:1 Ellipsoidböden konstruieren (außer die Geometrie entspricht manuell den DIN/SS-Vorgaben).
- Sie ASME VIII Div 1 Druckstufen oder Spannungsanalysen benötigen.
Eingaben und Ausgaben
Eingaben
| Eingabe | Beschreibung |
|---|---|
| Norm | Wählen Sie zwischen DIN 28011, DIN 28013 oder SS 895. |
| Geometrie (Da, s, h1) | Außendurchmesser, Wandstärke und zylindrische Bordhöhe. |
| Werkstoff | Wählen Sie aus gängigen Güten (P265GH, Edelstahl, Titan), um die Dichte zu bestimmen. |
| Nahtvorbereitung | Konfigurierbarer V-Fugenwinkel und Steghöhe. |
| Stutzen | Fügen Sie Stutzen mit spezifischen DN-Größen und Versatzpositionen hinzu. |
Ausgaben
| Ausgabe | Format | Hinweise |
|---|---|---|
| Geometrie (H, h2, R, r) | Numerisch | Gesamthöhe, Wölbungshöhe, Kalottenradius und Krempenradius. |
| Gewicht & Volumen | Numerisch | Geschätztes Fertiggewicht und Innenvolumen. |
| Ronden-Durchmesser | Numerisch | Theoretischer Durchmesser der flachen Platte, die für die Umformung benötigt wird. |
| 3D STEP-Modell | STEP | Exportiert die konfigurierte Behälterbodengeometrie als 3D-Datei. |
| QC-Bericht | PDF/Druck | Ein formatiertes Blatt mit Nennwerten und Leerfeldern für Ist-Maße. |
Bedienungsanleitung
- Wählen Sie die Fertigungsnorm (z. B. DIN 28011).
- Geben Sie den Außendurchmesser (Da), die Dicke (s) und den zylindrischen Bord (h1) ein.
- Konfigurieren Sie bei Bedarf Werkstoff und Nahtvorbereitung (Winkel/Steg).
- (Optional) Fügen Sie Stutzen hinzu, indem Sie die Größe (z. B. DN50) und den Versatz zur Mitte angeben.
- Laden Sie das 3D STEP-Modell herunter, wenn Sie den aktuellen Boden als CAD-Datei benötigen.
- Klicken Sie auf „QC Report (PDF)“, um das druckbare Fertigungsblatt zu erstellen.

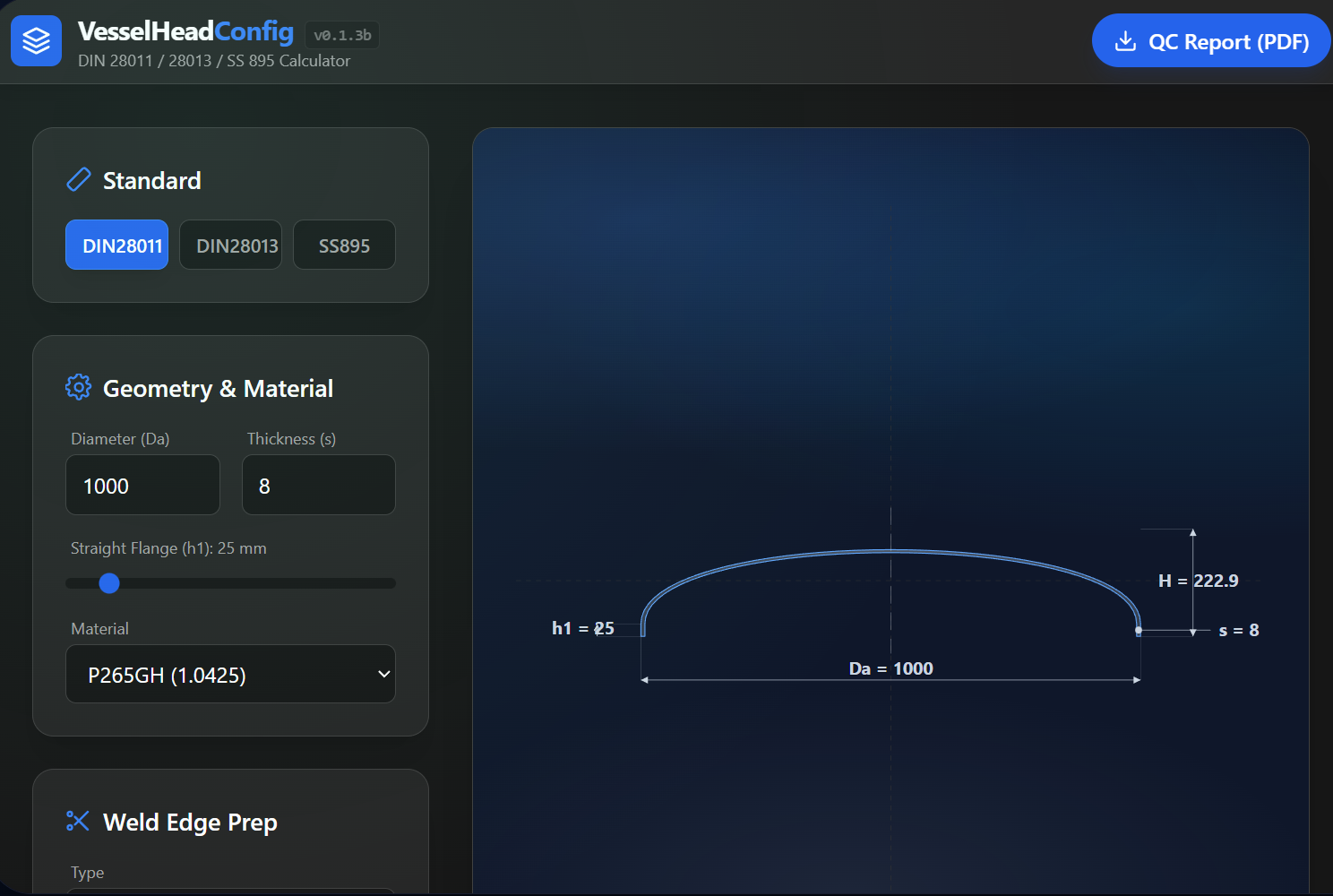

Beispieldatensatz: Norm: DIN 28011, Da: 1000 mm, s: 8 mm, h1: 25 mm, Werkstoff: P265GH.
- Erwartetes Ergebnis: Gesamthöhe (H) berechnet, Gewichtsschätzung (~25 kg) und ein visuelles Profil mit Kalotten- und Krempenradius.
Genauigkeit und Verifizierung
- Geometrieberechnungen folgen den spezifischen Formeln für DIN 28011 (R=Da, r=0,1Da), DIN 28013 und SS 895.
- Toleranzen im Bericht leiten sich von der DIN 28005-1 (Geformte Böden) ab.
- Das Gewicht wird mit Standarddichten berechnet (7,85 für C-Stahl, 7,9 für Edelstahl).
FAQ
- Welche Normen werden unterstützt? DIN 28011 (Klöpperböden), DIN 28013 (Korbbogenböden) und SS 895.
- Berechnet er den Ronden-Durchmesser? Ja. Er schätzt den Ronden-Durchmesser anhand von Standardfaktoren (z. B. 1,09x oder 1,14x Da) plus dem zylindrischen Bord.
- Kann ich die Schweißnahtvorbereitung konfigurieren? Ja. Sie können zwischen einem glatten Schnitt (None) oder einer V-Fuge mit konfigurierbarem Winkel und Steg wählen.
- Ist der QC-Bericht anpassbar? Der QC-Bericht wird automatisch basierend auf Ihren Eingaben generiert und enthält Toleranzen nach DIN 28005-1. Er wird direkt aus dem Browser gedruckt.
- Werden meine Eingaben gespeichert? Nein. Schließen Sie die Seite, um alles zu löschen; es bleibt nur im Arbeitsspeicher Ihres Browsers.
Verwandte Tools
Changelog
- Browser-basierter 3D STEP-Export für Behälterböden hinzugefügt.
- v0.1.3b: Erstellung von QC-Berichten, Stutzenkonfiguration und Visualisierung der Nahtvorbereitung hinzugefügt.
- Erstveröffentlichung.
