Industrial Thermometer Configurator
Wählen Sie Bereiche, Fühlerrohre, Schutzrohre (thermowells) und Anschlüsse für Industriethermometer, sehen Sie sich die Vorschau des Aufbaus an und exportieren Sie ein PDF-Datenblatt.
Utility öffnen
Funktionen
Konfigurieren Sie ein Bimetall-Industriethermometer (bimetal thermometer): Wählen Sie Gehäusegröße, Temperaturbereich, Fühlerlänge und -durchmesser (stem), Montageform und Schutzrohr-Optionen (thermowell). Sehen Sie sich die SVG-Skizze an und exportieren Sie ein PDF-Datenblatt (datasheet) mit Projektmetadaten.
Wann man es verwendet (und wann nicht)
Verwenden Sie es, wenn:
- Sie ein Instrumentierungspaket zusammenstellen und schnell ein Thermometer-Datenblatt benötigen.
- Sie Fühlerlänge, Anschluss und Schutzrohr-Optionen vor der Bestellung überprüfen möchten.
- Sie ein druckbares PDF für Lieferanten oder Wartungsteams benötigen.
Vermeiden Sie es, wenn:
- Sie zertifizierte Druck- oder Vibrationsberechnungen benötigen, die über ein vorläufiges Datenblatt hinausgehen.
- Sie elektronische RTDs oder Messumformer anstelle von Bimetall-Thermometern spezifizieren.
Eingaben und Ausgaben
Eingaben
| Eingabe | Beschreibung |
|---|---|
| Dial nominal size and unit | Wählen Sie 63, 100 oder 160 mm und Celsius- oder Fahrenheit-Bereiche. |
| Temperature range | Voreingestellte Spannen oder benutzerdefinierte Min/Max-Werte passend zu den Prozessbedingungen. |
| Stem length, diameter, and material | Wählen Sie Fühlergeometrie und Material für die Eintauchanforderungen. |
| Connection location, design, and standard | Anschluss unten, hinten oder verstellbar mit G-, NPT- oder metrischen Gewinden. |
| Case material and fill | Trockene oder silikongefüllte Gehäuse sowie Sichtfensterauswahl. |
| Thermowell options | Aktivieren Sie massive oder gebaute Schutzrohre, wählen Sie Design, Material, Prozessanschluss, Einbau- und Halslängen. |
| Project metadata and accessories | Tag-Nummer, Medium, Standard, Zertifikate und Optionen wie roter Schleppzeiger oder Kalibrierzertifikat. |
Ausgaben
| Ausgabe | Format | Notizen |
|---|---|---|
| PDF datasheet | Lokal generiert mit den konfigurierten Auswahlen und Skizze. | |

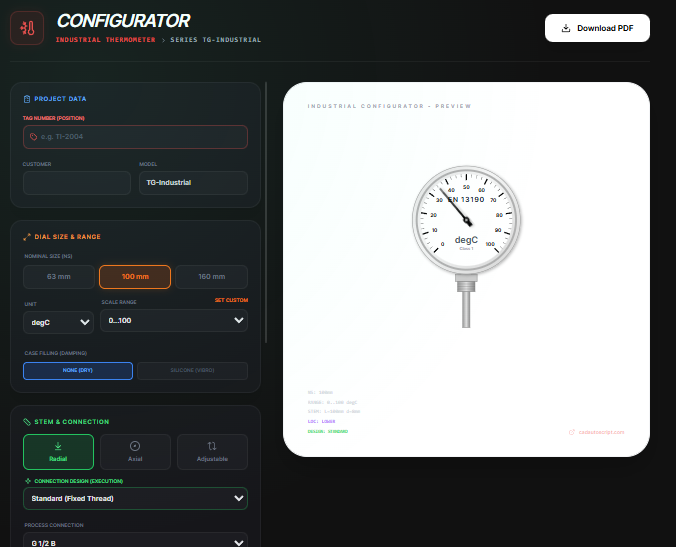

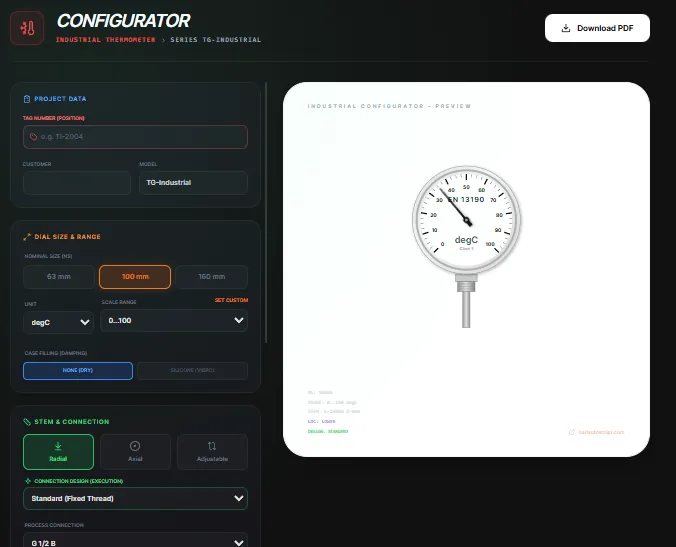

| SVG preview | Bildschirm | Live-Zeichnung, die sich bei Änderung der Geometrie aktualisiert. |
| Configuration summary | Bildschirm | Schnelle Überprüfung von Bereich, Fühler, Anschluss und Schutzrohrwahl. |
Bedienungsanleitung
- Wählen Sie Gehäusegröße und Temperaturbereich (voreingestellt oder benutzerdefiniert).
- Legen Sie Fühlerlänge, -durchmesser und -material passend zur Eintauchtiefe fest.
- Wählen Sie Anschlusslage und Gewindestandard; wählen Sie Gehäusefüllung und Sichtfenster.
- Aktivieren und dimensionieren Sie bei Bedarf ein Schutzrohr (thermowell) und fügen Sie Projektmetadaten hinzu.
- Überprüfen Sie die Vorschau und exportieren Sie das PDF-Datenblatt.
Beispiel-Datensatz: Dial: 100 mm, Bereich: 0 bis 200 C, Fühler: 8 x 200 mm Edelstahl, Montage: unten G 1/2, Gehäuse: silikongefüllt, Schutzrohr: massiv G 1/2 mit 200 mm Einbaulänge, Tag: TI-310.
- Erwartete Ausgabe: Erzeugt ein PDF-Datenblatt und eine Vorschau für TI-310 mit den gewählten Parametern.
Genauigkeit und Verifizierung
- Das Datenblatt ist vorläufig; bestätigen Sie Druckgrenzen und Eintauchregeln mit dem Hersteller.
- Stellen Sie eine ausreichende Eintauchtiefe für eine genaue Messung und zum Schutz des Elements sicher.
- Einheiten und Bereiche spiegeln Ihre Eingabe wider; vor der Bestellung doppelt prüfen.
- Die gesamte Verarbeitung bleibt lokal, bis Sie das PDF speichern.
FAQ
- Kann ich einen benutzerdefinierten Bereich festlegen? Ja. Wechseln Sie auf benutzerdefiniert (custom) und geben Sie Ihr Min und Max ein.
- Unterstützt es Fahrenheit? Ja. Wählen Sie die Einheit aus, bevor Sie einen Bereich auswählen.
- Kann ich es offline ausführen? Ja. Rendering und PDF-Export finden im Browser statt.
- Dimensioniert es Schutzrohre automatisch? Es folgt Ihren Eingaben; verifizieren Sie diese gegen Druck- und Eintauchanforderungen.
- Wo werden meine Daten gespeichert? Nur in Ihrem Browser, bis Sie das PDF exportieren.
