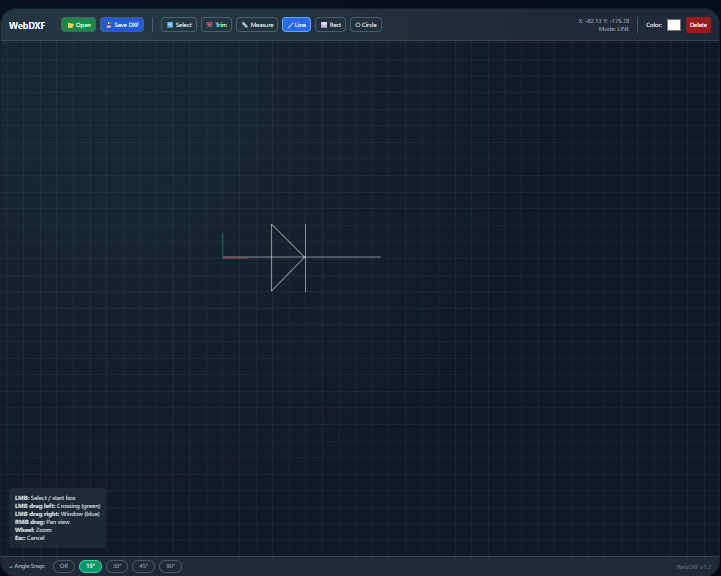

WebDXF Editor
Geometrie trimmen, Längen beschriften und DXF-Dateien direkt im Browser speichern für schnelle Qualitätssicherung oder Makrotests.
Utility öffnen
Funktionen
Öffnen Sie DXF-Dateien im Browser, trimmen oder messen Sie Elemente und speichern Sie Änderungen direkt wieder als DXF, ohne den Umweg über schwere CAD-Software. Ideal für schnelle QS, Makrotests oder Korrekturen, bevor die Geometrie weiterverarbeitet wird.
Wann man es verwendet (und wann nicht)
Verwenden Sie es, wenn:
- Sie überstehende Linien trimmen oder schnelle Messungen vornehmen müssen, ohne Desktop-CAD zu starten.
- Sie CAD-Makros testen und die DXF-Ausgabe verifizieren möchten.
- Sie eine Offline-DXF-Plausibilitätsprüfung wünschen, bevor Sie Dateien an Lieferanten senden.
Vermeiden Sie es, wenn:
- Sie 3D-Modellierung, Abhängigkeiten oder fortgeschrittene Konstruktionsfunktionen benötigen.
- Ihre Datei extrem groß oder schraffurintensiv ist und von einer vollwertigen CAD-Workstation profitieren würde.
Eingaben und Ausgaben
Eingaben
| Eingabe | Beschreibung |
|---|---|
| DXF-Datei | Laden Sie die Zeichnung hoch, die Sie prüfen oder bearbeiten möchten. |
| Layer-Sichtbarkeit oder Farben | Schalten Sie Layer um, um sich auf kritische Geometrie zu konzentrieren. |
| Auswahl- und Fangmodus | Wählen Sie aus, wie Sie Linien auswählen und messen. |
| Einheitenreferenz | Verwenden Sie die Quell-DXF-Einheiten oder Ihre eigene Referenzskala. |
Ausgaben
| Ausgabe | Format | Hinweise |
|---|---|---|
| Editierte DXF | DXF | Speichern Sie die aktualisierte Geometrie lokal. |
| Messwertanzeigen | Auf dem Bildschirm | Längen und Abstände für schnelle QS. |
Bedienungsanleitung
- Laden Sie Ihre DXF-Datei in den Editor.
- Schalten Sie Layer oder Objektfang um, um die benötigte Geometrie zu isolieren.
- Trimmen, beschriften oder messen Sie nach Bedarf.
- Überprüfen Sie die Zeichnung am Bildschirm auf Genauigkeit.
- Laden Sie die aktualisierte DXF herunter.
Beispieldatensatz: Öffnen Sie flange.dxf, trimmen Sie überstehende Konstruktionslinien, messen Sie den Lochkreis und speichern Sie die bereinigte DXF.
- Erwartetes Ergebnis: Gibt eine bereinigte DXF sowie Messwerte am Bildschirm zurück, die Sie in QS-Notizen verwenden können.
Genauigkeit und Verifizierung
- Entwickelt für DXF-Workflows; erstellen Sie ein Backup des Originals, bevor Sie es überschreiben.
- Große Dateien können sich im Browser langsamer anfühlen als auf einer Workstation.
- Einheiten folgen der Quell-DXF; prüfen Sie den Maßstab beim Import aus Quellen mit unterschiedlichen Einheiten.
- Alle Bearbeitungen bleiben lokal; exportieren Sie, um Ihre Änderungen zu speichern.
FAQ
- Welche DXF-Versionen werden unterstützt? Funktioniert mit gängiger R12+ DXF-Geometrie.
- Werden Blöcke und Schraffuren unterstützt? Einfache Blöcke funktionieren; aufwendige Schraffuren können langsamer sein und sollten nach dem Export überprüft werden.
- Werden Bearbeitungen online gespeichert? Nein. Dateien verlassen niemals Ihren Browser.
- Kann ich die Einheiten ändern? Verwenden Sie die Skalenreferenz in Ihrer DXF; das Tool respektiert die Quellgeometrie.
- Bleiben die Layernamen erhalten? Layerdaten bleiben beim erneuten Speichern erhalten.
