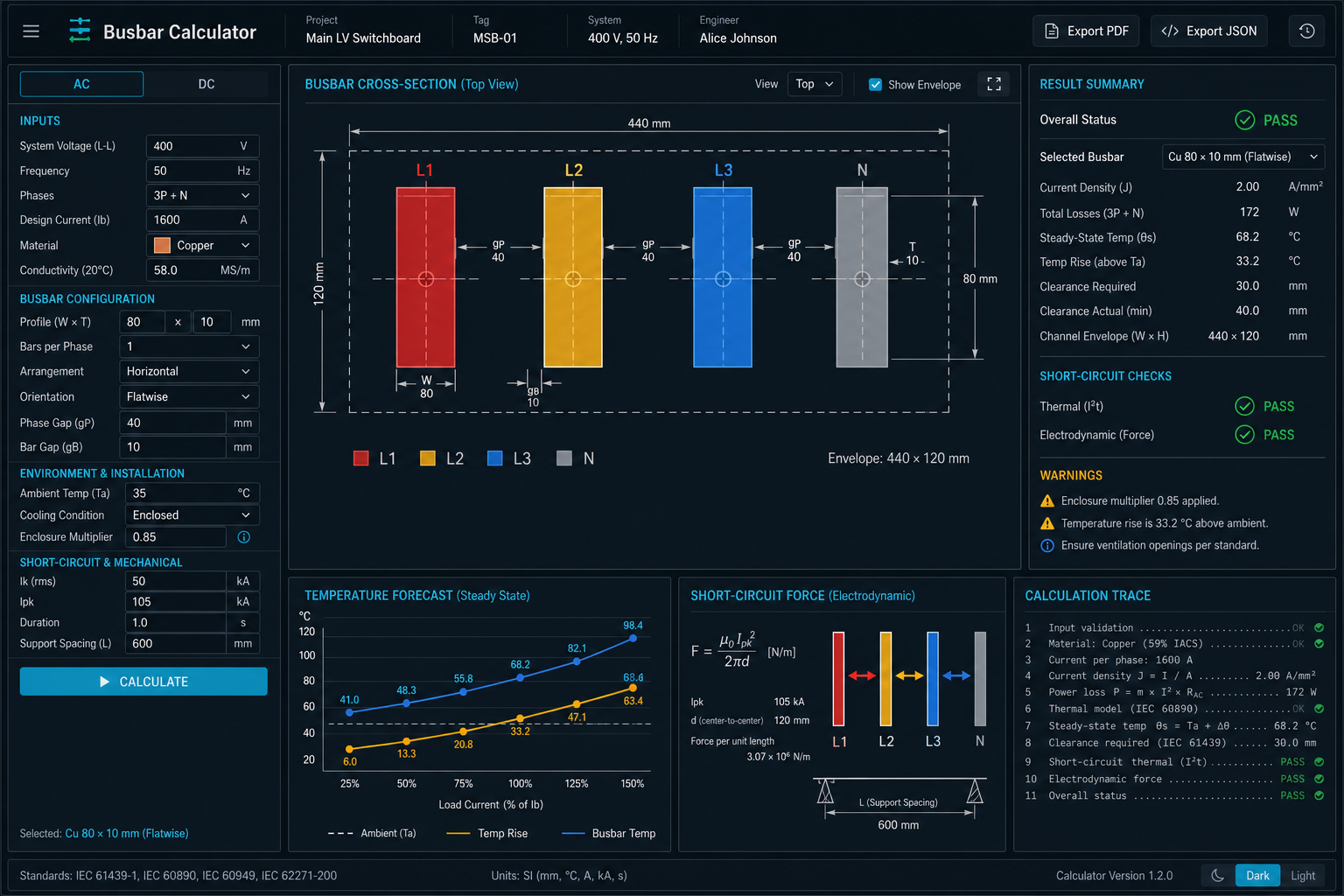

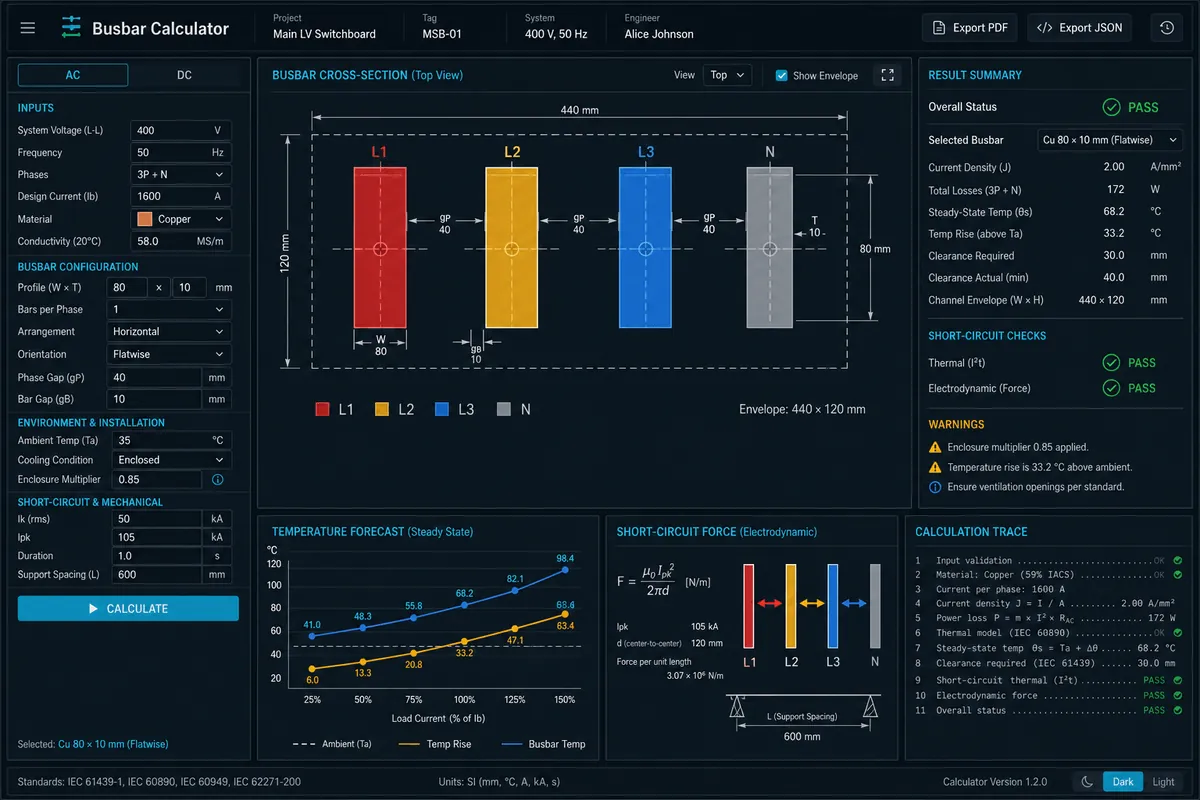

Busbar Calculator
Busbar Calculator hilft bei der Vorbemessung rechteckiger Sammelschienen für Schaltschränke: Kupfer und Aluminium vergleichen, Erwärmung abschätzen, Abstände prüfen und einen PDF-Bericht lokal exportieren.
Was die Utility macht
Die Utility ist eine clientseitige Engineering-Hilfe für Niederspannungsschaltanlagen und Verteilerschränke. Sie erfassen AC/DC-System, Spannung, Strom, Phasenmodus, Material, rechteckiges Profil, Anzahl der Schienen pro Phase, Layout, Kühlannahme und Kurzschlussdaten. Danach berechnet die App Stromdichte, Widerstand, Verluste, Temperaturprognose, Kanalabmessungen, Abstandstatus und Kurzschlussreserven neu.
Die Anwendung ist als eigenständiger micro-app unter static/utility-apps/busbar-calculator eingebunden. Die CAD AutoScript Shell zeigt sie wie die anderen Utilities mit Katalogeintrag, Artikel, Reaktionen, Kommentaren und gemeinsamer Zugriffsschicht.
Wann verwenden
- Für die Vorwahl von Kupfer- oder Aluminium-Rechteckschienen.
- Zum Vergleich von einer bis vier Schienen pro Phase vor dem Schaltschranklayout.
- Zur Abschätzung von Verlusten pro Meter und stationärer Temperatur für eine Kühlannahme.
- Zur schnellen Prüfung, welche Phasenabstände und Gehäuseabstände Aufmerksamkeit brauchen.
- Für einen PDF-Rechenvermerk zur Designbesprechung oder QA-Prüfung.
Eingaben und Ergebnisse
| Bereich | Eingaben | Ergebnisse |
|---|---|---|
| Elektrisches System | AC/DC, Spannung, Strom, Frequenz, Phasen | Stromdichte, Widerstand, Verluste pro Meter |
| Material und Profil | Kupfer, Aluminium, Breite, Dicke, Schienen pro Phase | Fläche, Masse, Kandidatenranking |
| Layout | Horizontal/vertikal, flatwise/edgewise, Abstände | Querschnittsvorschau, Phasenzentren, Kanalhülle |
| Umgebung | Temperatur, Kühlung, Gehäusemultiplikator | Stationäre Temperatur und Prognosekurve |
| Kurzschluss | RMS-Strom, Dauer, Spitzenstrom, Stützabstand | Thermischer und mechanischer Status |
| Berichte | Projekt, Schaltschrank, Tag, Revision, Ingenieur | PDF, JSON Import/Export, CAD payload |
Wichtige Grenzen
Die mitgelieferten Materialdaten, Profilratings, Kühlpresets und Abstandsregeln sind als example-only markiert. Sie machen den Workflow testbar, bilden aber keine zertifizierte Auslegungsgrundlage. Für reale Freigaben müssen sie durch genehmigte DIN-, IEC-, Hersteller- oder Projektdaten ersetzt und gegen interne Engineering-Regeln validiert werden.
Typischer Ablauf
- Projektdaten und elektrische Werte eingeben.
- Kupfer oder Aluminium wählen und vorgeschlagene Profile prüfen.
- Schienen pro Phase, Orientierung, Phasenabstände und Gehäuseabstände anpassen.
- Querschnitt, Stromdichte, Verluste und Temperaturprognose kontrollieren.
- Kurzschlussannahmen ergänzen, wenn sie bekannt sind.
- PDF-Bericht oder JSON-Konfiguration für die weitere Prüfung exportieren.
Annahmen & Normen
- Normengrundlage: Dimensionierungs-, Thermik- und Abstandsprüfungen orientieren sich an der Stromschienenpraxis nach DIN 43670 / DIN 43671 und den Abstandskonzepten der IEC 60664, wobei mitgelieferte Beispieldatensätze anstelle zertifizierter Tabellen verwendet werden.
- Wesentliche Annahmen:
- Stationärer Betrieb bei eingegebenem Strom, Umgebungstemperatur und Kühlungsvoreinstellung.
- Rechteckige Kupfer- oder Aluminiumschienen mit gleichmäßigen Werkstoffeigenschaften.
- Nennmaße der Profile ohne Fertigungstoleranzen.
- Kurzschlussprüfungen verwenden Effektivstrom, Dauer, Stoßstrom und Stützabstand genau wie eingegeben.
- Einschränkungen:
- Die mitgelieferten Werkstoffkonstanten, Profilkennwerte, Kühlungsvoreinstellungen und Abstandsregeln sind reine Beispiel-Entwicklungsdatensätze, keine zertifizierte Auslegungsgrundlage.
- Transiente thermische Ereignisse, Oberschwingungen sowie Skin- und Proximity-Effekte über das eingebaute Modell hinaus werden nicht abgedeckt.
- Verbindungsgestaltung, Beschichtung, Drehmomentwerte und die Lüftungsauslegung des Gehäuses liegen außerhalb des Anwendungsbereichs.
- ⚠️ Der Busbar Calculator bietet Unterstützung bei der vorläufigen Dimensionierung. Die Ergebnisse müssen von einem qualifizierten Ingenieur gegen die maßgebende Normausgabe und die Projektspezifikation geprüft werden, bevor gefertigt oder beschafft wird.
