Bourdon Gauge Configurator
Wählen Sie Nenngrößen, Druckbereiche, Anschlüsse und Zubehör für Rohrfedermanometer aus und exportieren Sie anschließend ein PDF-Datenblatt.
Utility öffnen
Funktionen

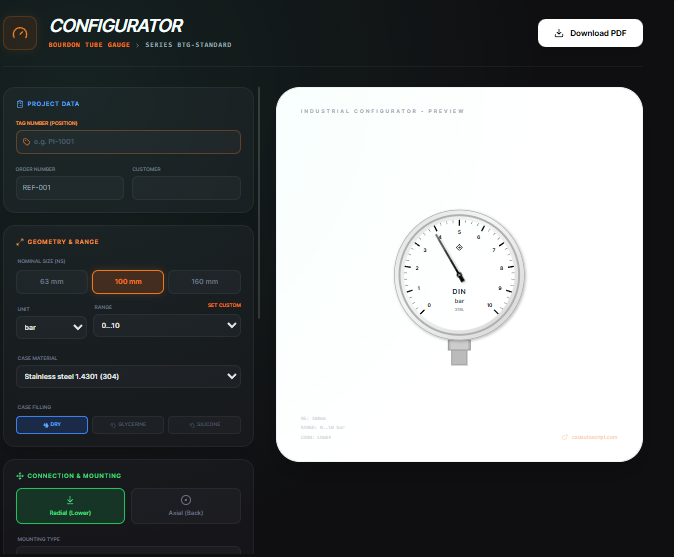

Wählen Sie Gehäusegröße, Druckbereich, Anschlussstandard, Gehäusefüllung und Zubehör für ein Rohrfedermanometer aus. Betrachten Sie die Vorschau der Manometerzeichnung, schalten Sie Siphon- oder Ventiloptionen hinzu und exportieren Sie ein PDF-Datenblatt mit Ihren gewählten Spezifikationen.
Wann man es verwenden sollte (und wann nicht)
Verwenden Sie es, wenn:
- Sie eine Manometer-Spezifikation für ein Angebot oder eine interne Freigabe vorbereiten.
- Sie Anschluss- oder Fülloptionen schnell mit einer Live-Vorschau vergleichen möchten.
- Sie ein PDF-Datenblatt an Lieferanten senden möchten, ohne auf eine CAD-Zeichnung warten zu müssen.
Vermeiden Sie es, wenn:
- Sie zertifizierte Druckstufen oder Zulassungen benötigen, die über ein vorläufiges Datenblatt hinausgehen.
- Sie elektronische Transmitter oder Druckmittler konfigurieren möchten (hier nicht enthalten).
Ein- und Ausgänge
Eingänge
| Eingang | Beschreibung |
|---|---|
| Gehäusegröße | Nenndurchmesser der Manometeranzeige. |
| Druckbereich und Einheiten | Wählen Sie vordefinierte Spannen oder geben Sie einen eigenen Bereich ein. |
| Anschlussposition und Standard | Montage unten oder hinten mit Optionen für DIN, ANSI, NPT oder andere. |
| Gehäusefüllung und Sichtscheibe | Trockene oder gefüllte Gehäuse sowie Material der Sichtscheibe. |
| Zubehör | Siphon, Ventil, Flansch oder andere Optionen zum Hinzufügen. |
| Projekt-Metadaten | Tag-Nummer, Leitungsnummer und Notizen für das Datenblatt. |
Ausgänge
| Ausgang | Format | Hinweise |
|---|---|---|
| PDF-Datenblatt | Zusammenfassung des Manometers mit Vorschau und Auswahl. | |
| Manometer-Vorschau | Bildschirm | Live-Zeichnung, die sich bei jeder Einstellungsänderung aktualisiert. |
Bedienungsanleitung
- Wählen Sie Gehäusegröße und Druckbereich (Voreinstellung oder benutzerdefiniert).
- Wählen Sie Anschlussposition, Standard und Gehäusefüllung.
- Schalten Sie Zubehör wie Siphon, Ventil oder Flansch hinzu.
- Fügen Sie Projekt-Tags oder Notizen hinzu.
- Exportieren Sie das PDF-Datenblatt zur Überprüfung oder Einreichung.
Beispieldatensatz: Gehäuse: 100 mm, Bereich: 0 bis 10 bar, Anschluss: hinten G 1/2, Füllung: Glyzerin, Zubehör: Siphon, Tag: PG-204.
- Erwartetes Ergebnis: Erstellt ein PDF-Datenblatt mit dem gewählten Bereich, Anschluss, der Füllung, dem Zubehör und einem Vorschaubild für PG-204.
Genauigkeit und Verifizierung
- Das Datenblatt ist vorläufig; überprüfen Sie Druckstufen und medienberührte Materialien mit dem Hersteller.
- Bereiche und Einheiten werden vom Benutzer eingegeben; bestätigen Sie, dass diese Ihren Prozessgrenzen entsprechen.
- Zubehörangaben sind indikativ; prüfen Sie vor der Installation das Einschraubgewinde und die Montagefreiräume.
- Alle Berechnungen bleiben lokal; speichern Sie das PDF, um Ihre Auswahl zu archivieren.
FAQ
- Kann ich einen benutzerdefinierten Bereich eingeben? Ja. Verwenden Sie die benutzerdefinierte Spanne, wenn die Voreinstellungen nicht Ihren Anforderungen entsprechen.
- Werden imperiale Einheiten unterstützt? Ja. Geben Sie nach Bedarf psi oder bar ein; das Datenblatt gibt aus, was Sie eingegeben haben.
- Kann ich mein Firmenlogo hinzufügen? Verwenden Sie das exportierte PDF und fügen Sie bei Bedarf nachträglich Ihr Branding hinzu.
- Ist die Vorschau maßstabsgetreu? Sie dient der Veranschaulichung; fordern Sie zertifizierte Zeichnungen für exakte Abmessungen an.
- Werden meine Daten hochgeladen? Nein. Alles läuft im Browser ab.
